* Высокая яркость светодиодов SAN'AN SMD2835, драйвер LIFUD/BOKE/AGT High PF Flicker-free Driver, опциональная регулировка мощности DIP-переключателем;
* Выдерживает давление воды 100 бар (1450 фунтов на квадратный дюйм) и температуру 80°C;
* IP69K PMMA IK06 Антиаммиак/УФ /PC IK10 Защита от УФ-излучения;;
* Угол луча 120°/ 200°/ 280°/ 360° опционально;
* Опционально: одиночная или двойная проводка;
* Несколько вариантов установки: подвесной, настенный, магнитный держатель;
* Различное интеллектуальное управление: 1-10 В, DALI, датчик движения, датчик освещенности, Zigbee и аварийное освещение;
* Отсутствие УФ- или ИК-излучения и полное отсутствие ртути;
* L80/B10 @ 61.000 ч;
* Возможна настройка для специальных проектов;
Опции:
> Драйвер: / TRIDONIC /BOKE Non-SELV driver.
> Управление и диммирование: 1-10 В, DALI, датчик движения, датчик освещенности, Zigbee и аварийное освещение;
> Угол луча 120°/ 200°/ 280°/ 360° опционально;
> Установка: подвесной, настенный, магнитный держатель;
> Материал: PC/PMMA опционально;
> Замена люминесцентных NCF;

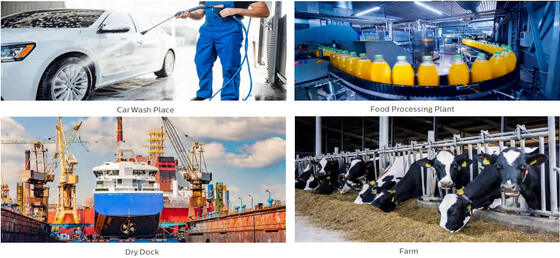

> Завод по переработке пищевых продуктов;
> Химические объекты;
> Склад для содержания животных;
> Место для мойки автомобилей;
> Наружные и внутренние помещения;
| Общая система |
| Материал корпуса: экструдированный PC/PMMA в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ-излучения (IK10) |
| Материал рассеивателя: экструдированный PC/PMMA в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ-излучения (IK10) |
| Цвет корпуса: белый (RAL9016), другие цвета опционально |
| Уплотнительные прокладки: силиконовая пена |
Теплоотвод светодиодов: через безреберный корпус светильника из алюминия 6063, без проводящих жидкостей. Пассивное конвекционное рассеивание
обеспечивающее тепловой контакт со светодиодными модулями через высокопроводящую бессвинцовую паяльную пасту |
|
Защита от конденсации: клапан выравнивания давления для обеспечения выпуска влаги, предотвращения конденсации и поддержания герметичности светильника
Степень защиты IP
|
| Отделка: электростатическое напыление и сублимация в печи. Устойчивость к коррозии |
| Рекомендуемая высота монтажа: 2 - 8 метров |

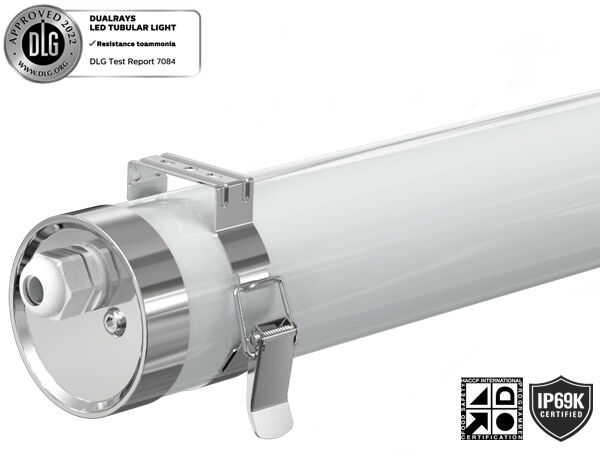

| Обслуживание: торцевая крышка с винтом для установки |
| Драйвер: постоянный ток, встроенный в светильник, предварительно подключен |
| Управление диммированием: ВКЛ-ВЫКЛ | диммирование 1-10 В | DALI-2 | Mesh | Zigbee | Casambi |
| IP (степень защиты от проникновения): IP67 / IP69K |
| IK (ударопрочность): IK10 |
| Класс защиты: Класс Ⅰ |
| Испытание раскаленной проволокой: 850°C (менее 30 с) |
| Кабельный ввод: кабельный ввод M20 (опционально кабельный ввод из нейлона или SS304/316) |
| Установка: потолочный монтаж | подвесной | магнитный монтаж | поворотный настенный монтаж |
| Интеллектуальная функция: датчик PIR | микроволновый датчик | аварийное освещение |
| Электрическая система |
| Сквозная проводка: 3*1,5 мм2 | 5*1,5 мм2 | 3*2,5 мм2 | 5*2,5 мм2 провода на выбор |
| Основное напряжение: 220~240 В переменного тока/ 50/60 Гц, 180-264 В постоянного тока |
| Коэффициент мощности (PF): ≥0,96 |
| Общий коэффициент гармонических искажений (THD): ＜10% |
| Тип выхода: Non-SELV (неизолированный) |
| Коэффициент мерцания: ＜1% |
| Показатель стробоскопической видимости (SVM): ＜0,4 |
| Воспринимаемость стробоскопических эффектов (Pst): ＜1 |
| Клеммное соединение: быстросъемная торцевая крышка с винтом для удобства подключения |
| Мощность светильников B10A B16A C10A C16A |
| 20 Вт 70 110 98 158 |
| 30 Вт 46 74 66 104 |
| Модуль через автоматические выключатели LSS 40 Вт 35 55 49 78 |
| 50 Вт 28 44 39 62 |
| 60 Вт 23 37 34 52 |
| Система фотометрии |
| Светодиоды: SMD2835 (1 Вт) |
| CCT (коррелированная цветовая температура): Одно CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (индекс цветопередачи): >80Ra для стандартного (>90Ra для более высокого CRI) |
| Фотобиологическая безопасность: RG0 (освобождено от риска) |
| EEC (класс энергоэффективности): A++ |
| SDCM (стандартное отклонение соответствия цвета): ＜5 (SDCM<3 опционально) |
|
UGR (4H, 8H) : 24,9 (перекрестный)
23,4 (продольный)
|
| Угол луча: 120° | 280° | 360° опционально |
| Средний срок службы светильника: 61 000 часов (L80B10) |
| Сохранение светового потока в конце срока службы >70% |
| Световая отдача: 130LPW (PROLine) | 160LPW (PRIMELine) опционально |
| Длина 2FT/600 мм 4FT/1200 мм 5FT/1500 мм |
| Номинальная мощность: 20 Вт 30 Вт 30 Вт 40 Вт 40 Вт 60 Вт |
| (PRO) 2.600 лм 3.900 лм 3.900 лм 5.200 лм 5.200 лм 7.800 лм |
Световой поток
@ 5000K, CRl>80 (PRIME) 3.200 лм 4.800 лм 4.800 лм 6.400 лм 6.400 лм 9.600 лм |
| Условия эксплуатации |
| Рабочая температура / влажность: -20~ +60℃ (-4°F ~ 140°F) / 5~85% относительной влажности, без конденсации |
| Температура хранения / влажность: -40~ +80℃ (-40°F ~ 176°F) / 5~85% относительной влажности, без конденсации |
| Среднее полезное время работы светодиодов L90B10: ≥0,96 |
| Номинальный срок службы (Tp <70℃): до 100 000 ч |
| MTBF драйвера: 500 000 ч, MIL-HDBK-217F (25℃) |
| Виброустойчивость: 10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый по осям X, Y, Z |
| Акустический шум: ＜25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет |
| Сертификаты |
| Глобальный сертификат: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы безопасности: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Допуск на световой поток, допуск на мощность и допуск на цветовую температуру ±5%, 5000K и CRl>80.
* Световой луч, распределение интенсивности света и световая эффективность были проверены в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальную информацию о продукте и общие условия гарантии можно найти на нашем веб-сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана в паспорте изделия.
* Значения могут быть изменены из-за сортировки светодиодов.
* Параметры в паспорте указаны для Ta=25°C, на основе 4000K/80Ra, на 10% выше эффективности при 70Ra
Потолочный монтаж:
Просверлите отверстие для винта на потолке. Закрепите зажим в потолке с помощью винта. Щелкните в светильник вручную.

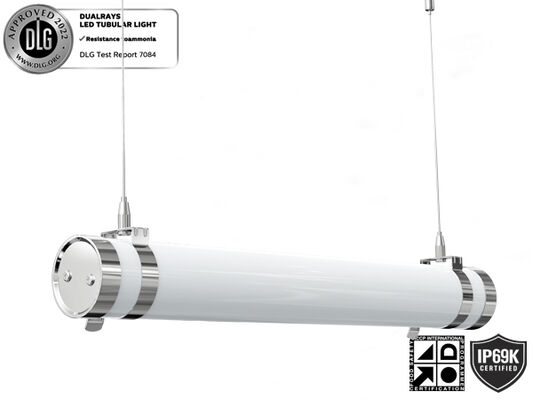

Подвесной:
Просверлите отверстие для винта на потолке. Щелкните в светильник вручную, установите закрепите монтажный крюк в потолке и
зажим. затем отрегулируйте длину подвесных комплектов.
Поворотный потолочный монтаж:
Просверлите отверстие для винта на потолке. Щелкните в светильник с помощью зажимов. Поверните угол по требованию.
Магнитный монтаж:
Выньте 2 зажима с магнитными кольцами Щелкните в светильник с помощью магнитных зажимов Закрепите светильник на металлической (Fe, Ni, Co) или
из комплекта поставки. вручную. его поверхности из сплава, как требуется.
Подключаемое соединение:
| Длина/мм Внутренняя коробка Внешняя коробка QTY”/CTN Единица измерения N.W G.W/Коробка |
| 600 733x93x93 мм 748x294x304 мм 9 шт. 1,4 кг 13,2 кг |
| 1200 1333x93x93 мм 1348x294x304 мм 9 шт. 2,1 кг 19,8 кг |
| 1500 1633x93x93 мм 1648x294x304 мм 9 шт. 2,8 кг 26,4 кг |
Пожалуйста, прочтите все инструкции ниже перед установкой:
* Во избежание поражения электрическим током убедитесь, что питание выключено перед установкой.
* Лампа должна устанавливаться и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальным электротехническим кодексом и соответствующими местными нормами.
* Распакуйте и внимательно осмотрите лампу, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть продукта была повреждена во время транспортировки.
* Если лампа повреждена, не используйте ее!
Заявление:
В соответствии с Международным стандартом светодиодных светильников, компания DUALRAYS официально заявляет, что продукты серии DUALRAYS LED Highbay Light (UFO Highbay) разрешены только для применения во внутренней или полунаружной нейтральной среде. Между тем, DUALRAYS обещает полную гарантию на продукцию.
Любое применение в суровых условиях, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокий аммиак и т. д., не допускается без официального подтверждения от производителя. В случае неправильного применения гарантия больше не действует.
* Профессиональная команда: >15 лет опыта, собственный завод, >10 инженеров, мощные производственные мощности и система контроля качества, обеспечивают как хорошее качество продукции, так и обслуживание;
* Надежный бренд: Наладили стабильное и долгосрочное сотрудничество с европейскими клиентами, получили высокую оценку и доверие, а также имеют склад в Нидерландах для лучшего обслуживания;
* Предоставление моделирования DIALux: Отправьте нам свои параметры приложений, такие как расстояние, высота, ширина и т. д., наша команда инженеров выполнит моделирование в соответствии с вашими требованиями и порекомендует вам лучший продукт;
* Все наши светодиодные светильники соответствуют стандартам CE, RoHS. TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 перечислены для ведущих продуктов.
