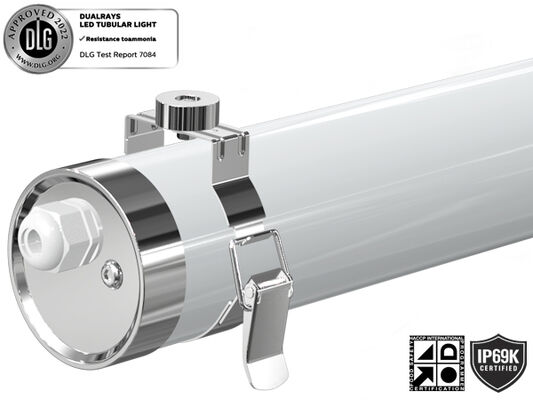

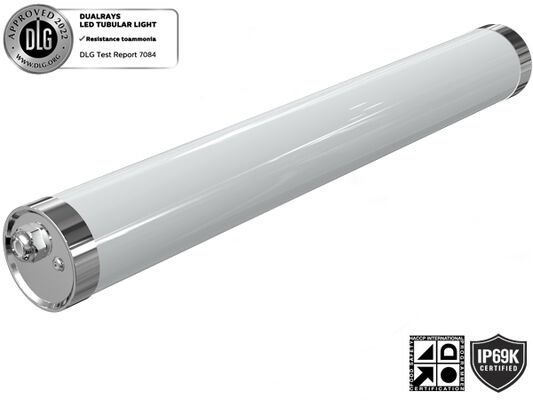

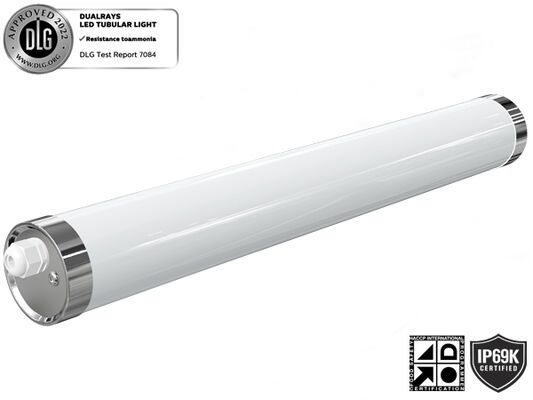

TB6 Светодиодный трубчатый светильник - Промышленный класс защиты IP69K IK10
Светодиодный трубчатый светильник TB6 разработан для работы в экстремальных условиях окружающей среды и надежной работы в суровых, химически агрессивных средах. Изготовленный из материалов премиум-класса и прочной конструкции, этот светильник обеспечивает исключительную устойчивость к аммиаку, загрязнению сернистым газом и различным химическим веществам, выдерживая при этом большинство дезинфицирующих и чистящих средств.
Благодаря сертификации IP69K для полной защиты от пыли и возможности очистки под высоким давлением, а также сертификации DLG на долговечность в среде с аммиаком, этот светильник идеально подходит для сельскохозяйственных применений. Он также обеспечивает безопасное освещение в сложных промышленных условиях, включая гальванические заводы, предприятия по производству шин, складские помещения и места с повышенной концентрацией химических веществ. Устойчивый к ультрафиолету материал обеспечивает надежную работу на открытом воздухе.
Основные характеристики и спецификации
- Светодиоды SAN'AN SMD2835 высокой яркости с драйвером LIFUD/BOKE/AGT High PF без мерцания
- Дополнительная регулировка мощности с помощью DIP-переключателя
- Выдерживает давление воды 100 бар (1450 фунтов на квадратный дюйм) и температуру до 80°C
- IP69K PMMA IK06 Антиаммиак/УФ и PC IK10 Анти-УФ защита
- Несколько углов луча: 120°/200°/280°/360° опционально
- Опционально одиночное или двойное проводное соединение

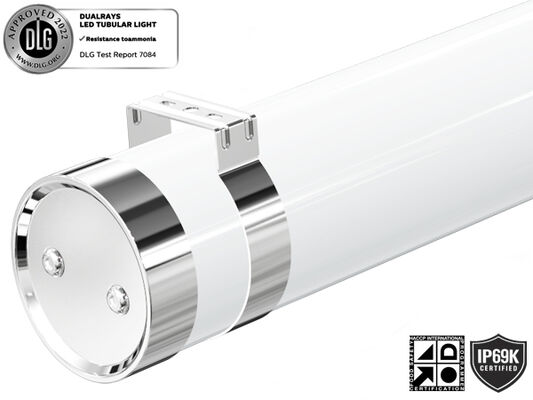

- Универсальная установка: подвесной, настенный монтаж, магнитный держатель
- Варианты интеллектуального управления: 1-10 В, DALI, датчик движения, датчик дневного света, Zigbee и аварийное освещение
- Отсутствие УФ- и ИК-излучения, полное отсутствие ртути
- Срок службы L80/B10 @ 61 000 часов
- Возможна настройка для специальных проектов
Доступные опции
- Драйвер: TRIDONIC / BOKE Non-SELV driver
- Управление и диммирование: 1-10 В, DALI, датчик движения, датчик дневного света, Zigbee и аварийное освещение
- Углы луча: 120°/200°/280°/360° опционально
- Установка: подвесной, настенный монтаж, магнитный держатель
- Материал: PC/PMMA опционально
Рекомендуемые области применения
- Замена люминесцентного освещения NCF
- Предприятия пищевой промышленности
- Химические предприятия
- Склады для содержания животных
- Автомойки
- Наружные и внутренние помещения
Технические характеристики
Общая система
| Материал корпуса |
Экструдированный PC/PMMA в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ (IK10) |
| Материал рассеивателя |
Экструдированный PC/PMMA в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ (IK10) |
| Цвет корпуса |
Белый (RAL9016), другие цвета опционально |
| Уплотнительные прокладки |
Силиконовая пена |
| Теплоотвод светодиодов |
Через безреберный корпус светильника из алюминия 6063, без проводящих жидкостей. Пассивное конвекционное рассеивание, обеспечивающее тепловой контакт со светодиодными модулями через высокопроводящую бессвинцовую паяльную пасту |
| Защита от конденсации |
Клапан выравнивания давления для обеспечения выпуска влаги, предотвращения конденсации и поддержания герметичности IP |
| Отделка |
Электростатическое напыление и сублимация в печи. Устойчивость к коррозии |
| Рекомендуемая высота монтажа |
2 - 8 метров |
| Обслуживание |
Торцевая крышка с винтом для установки |
| Драйвер |
Постоянный ток, встроенный в светильник, предварительно подключен |
| Регулировка яркости |
ВКЛ-ВЫКЛ | диммирование 1-10 В | DALI-2 | Mesh | Zigbee | Casambi |
| Степень защиты IP |
IP67 / IP69K |
| Степень защиты IK |
IK10 |
| Класс защиты |
Класс I |
| Испытание раскаленной проволокой |
850°C (менее 30 с) |
| Кабельный ввод |

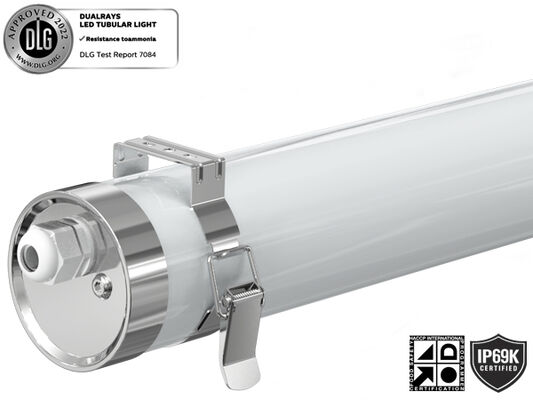

Кабельный ввод M20 (опционально кабельный ввод из нейлона или SS304/316) |
| Установка |
Потолочный монтаж | Подвесной | Магнитный монтаж | Поворотный настенный монтаж |
| Интеллектуальная функция |

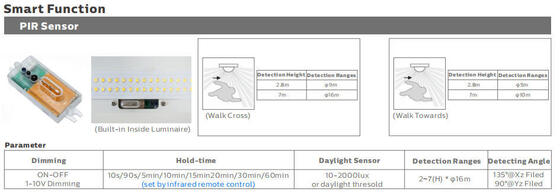

Датчик PIR | Микроволновый датчик | Аварийное освещение |
Электрическая система
| Сквозная проводка |
Провода 3*1,5 мм² | 5*1,5 мм² | 3*2,5 мм² | 5*2,5 мм² на выбор |
| Основное напряжение |
220~240 В переменного тока / 50/60 Гц, 180-264 В постоянного тока |
| Коэффициент мощности (PF) |
≥0,96 |
| Общий коэффициент гармонических искажений (THD) |
＜10% |
| Тип выхода |
Non-SELV (неизолированный) |
| Коэффициент мерцания |
＜1% |
| Показатель стробоскопической видимости (SVM) |
＜0,4 |
| Воспринимаемость стробоскопических эффектов (Pst) |
＜1 |
| Клеммное соединение |

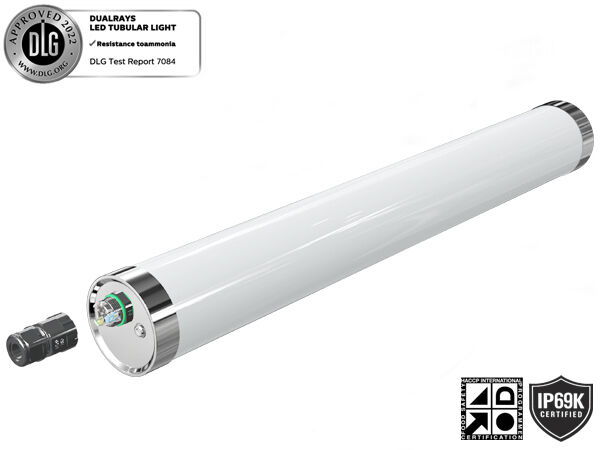

Быстросъемная торцевая крышка с винтом для удобства подключения |
| Мощность светильников |
B10A |
B16A |
C10A |
C16A |
| 20 Вт |
70 |
110 |
98 |
158 |
| 30 Вт |
46 |
74 |
66 |
104 |
| 40 Вт |
35 |
55 |
49 |
78 |
| 50 Вт |
28 |
44 |
39 |
62 |
| 60 Вт |
23 |
37 |
34 |
52 |
Система фотометрии
| Светодиоды |
SMD2835 (1 Вт) |
| CCT (коррелированная цветовая температура) |
Одиночный CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (индекс цветопередачи) |
>80Ra для стандартного (>90Ra для более высокого CRI) |
| Фотобиологическая безопасность |
RG0 (освобожден от риска) |
| EEC (класс энергоэффективности) |
A++ |
| SDCM (стандартное отклонение соответствия цвета) |
＜5 (SDCM<3 опционально) |
| UGR (4H, 8H) |
24,9 (перекрестный) 23,4 (продольный) |
| Угол луча |
120° | 280° | 360° опционально |
| Средний полезный срок службы светильника |
61 000 часов (L80B10) |
| Сохранение светового потока в конце срока службы |
>70% |
| Световая отдача |
130LPW (PROLine) | 160LPW (PRIMELine) опционально |

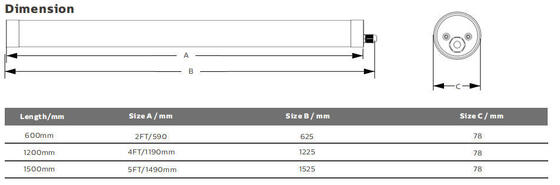

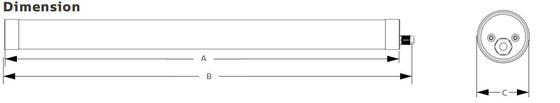

| Длина |
2FT/600 мм |
4FT/1200 мм |
5FT/1500 мм |
| Номинальная мощность |
20 Вт |
30 Вт |
30 Вт |
| Световой поток при 5000K, CRI>80 (PRO) |
2600 лм |
3900 лм |
3900 лм |
| Световой поток при 5000K, CRI>80 (PRIME) |
3200 лм |
4800 лм |
4800 лм |
Условия эксплуатации
| Рабочая температура / влажность |
-20~ +60℃ (-4°F ~ 140°F) / 5~85% относительной влажности, без конденсации |
| Температура хранения / влажность |
-40~ +80℃ (-40°F ~ 176°F) / 5~85% относительной влажности, без конденсации |
| Среднее полезное время работы светодиода L90B10 |
≥0,96 |
| Номинальный срок службы (Tp<70℃) |
До 100 000 часов |
| MTBF драйвера |
500 000 часов, MIL-HDBK-217F(25℃) |
| Виброустойчивость |
10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый по осям X, Y, Z |
| Акустический шум |
＜25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия |
5 лет |
Сертификаты
| Глобальный сертификат |
ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы безопасности |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Допуск на световой поток, допуск на мощность и допуск на цветовую температуру ±5%, 5000K и CRI>80.
* Световой луч, распределение интенсивности света и световая эффективность исследованы в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормы LM-79.
* Актуальную информацию о продукте и общие условия гарантии можно найти на нашем веб-сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана в паспорте изделия.
* Значения могут быть изменены из-за сортировки светодиодов.
* Параметры в паспорте указаны для Ta=25°C, на основе 4000K/80Ra, на 10% выше эффективность при 70Ra
Способы установки
Потолочный монтаж
Просверлите отверстие для винта на потолке. Закрепите зажим на потолке винтом. Щелкните светильник рукой.

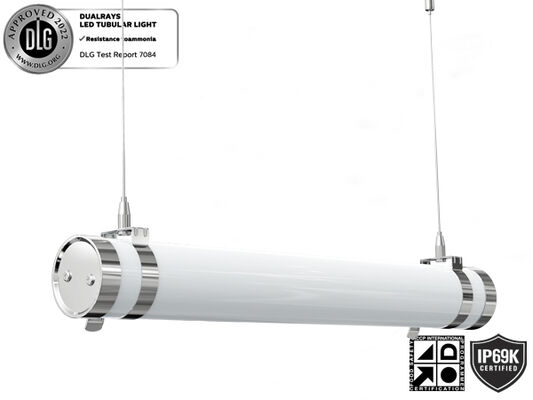

Подвесной
Просверлите отверстие для винта на потолке. Щелкните светильник рукой. Установите и закрепите монтажный крюк на потолке и зажиме, затем отрегулируйте длину подвесных комплектов.
Поворотный потолочный монтаж
Просверлите отверстие для винта на потолке. Щелкните светильник зажимами. Поверните угол по требованию.
Магнитный монтаж
Выньте 2 зажима с магнитными кольцами из комплекта поставки. Щелкните светильник магнитными зажимами рукой. Закрепите светильник на металлической (Fe, Ni, Co) или ее сплавной поверхности по мере необходимости.

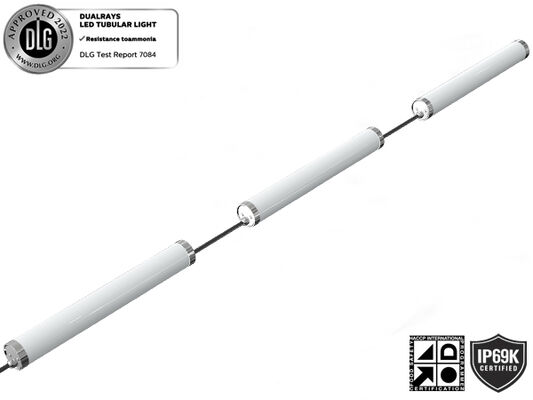

Соединение с возможностью подключения
Технические характеристики упаковки
| Длина/мм |
Внутренняя коробка |
Внешняя коробка |
Кол-во /кор. |
Вес нетто единицы |
Вес брутто/коробка |
| 600 |
733x93x93 мм |
748x294x304 мм |
9 шт. |
1,4 кг |
13,2 кг |
| 1200 |
1333x93x93 мм |
1348x294x304 мм |
9 шт. |
2,1 кг |
19,8 кг |
| 1500 |
1633x93x93 мм |
1648x294x304 мм |
9 шт. |
2,8 кг |
26,4 кг |
Инструкции по установке и технике безопасности
- Во избежание поражения электрическим током убедитесь, что питание отключено перед установкой
- Лампу должен устанавливать и эксплуатировать квалифицированный электрик или техник в соответствии с Национальным электротехническим кодексом и соответствующими местными нормами.
- Распакуйте и внимательно осмотрите лампу, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть была повреждена во время транспортировки.
- Если лампа повреждена, не используйте ее!
Заявление производителя
В соответствии с Международным стандартом светодиодных светильников DUALRAYS официально заявляет, что продукты серии DUALRAYS LED Highbay Light (UFO Highbay) разрешено применять только во внутренней или полуоткрытой нейтральной среде. DUALRAYS обещает полную гарантию на продукцию. Любое применение в суровых условиях, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокий уровень аммиака и т. д., не допускается без официального подтверждения производителя. В случае неправильного применения гарантия больше не действует.
Возможности компании
- Профессиональная команда:>15 лет опыта, собственный завод, команда из >10 инженеров, мощные производственные мощности и система контроля качества
- Надежный бренд: Налажено стабильное долгосрочное сотрудничество с европейскими клиентами, склад в Нидерландах для лучшего обслуживания
- Моделирование DIALux: Наша инженерная команда предоставляет услуги моделирования на основе параметров вашего приложения
- Стандарты качества: Все светодиодные светильники соответствуют стандартам CE, RoHS с сертификатами TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Информация о доставке
Для небольших заказов рекомендуется экспресс-доставка. Для оптовых заказов наиболее экономичной является доставка морем или поездом (пункт назначения - Европа), но она занимает больше времени. Для срочных заказов мы предлагаем авиаперевозку в аэропорт плюс доставку нашим партнером до вашей двери.
Часто задаваемые вопросы
В1: Какова гарантия на светодиодный трубчатый светильник TB7?
ОТВЕТ: Гарантия 5 лет. Если в течение этого периода возникнут какие-либо проблемы с качеством с нашей стороны, мы покроем расходы на доставку и замену.
В2: Какие способы оплаты вы принимаете?
ОТВЕТ: Мы принимаем несколько способов оплаты, включая Western Union, PayPal, T/T, L/C. Стандартная оплата для оптовых заказов - T/T: 30% предоплата, 70% остаток перед отправкой. Банковская информация указана в PI.
В3: Что такое CRI?
ОТВЕТ: CRI (индекс цветопередачи) показывает, насколько точно цвета отображаются при освещении. Более высокий CRI обеспечивает лучшую точность цветопередачи при более высокой стоимости. Стандартный CRI составляет >80Ra, при этом 90Ra доступен по более высокой цене.
В4: Могу ли я купить только корпус отдельно?
ОТВЕТ: Мы поставляем только комплектные светильники, но доступны варианты SKD/CKD (Semi-Knocked Down/Completely Knocked Down).
В5: Есть ли дешевая стоимость доставки для импорта в нашу страну?
ОТВЕТ: Для небольших заказов рекомендуется экспресс-доставка. Для оптовых заказов наиболее экономичной является доставка морем или поездом (пункт назначения - Европа). Для срочных заказов предлагается авиаперевозка в аэропорт плюс служба доставки.
В6: Можем ли мы получить поддержку, если у нас есть собственная позиция на рынке?
ОТВЕТ: Пожалуйста, сообщите нам о ваших подробных требованиях к рынку. Мы обсудим и предложим полезные предложения, чтобы найти лучшее решение для вас.
В7: Какие функции диммирования доступны?
ОТВЕТ: Доступно диммирование DALI, PIR, 1-10 В. Встроенный датчик дневного света доступен для интеллектуальных вариантов управления.
В8: Каковы области применения вашего светодиодного трубчатого светильника TB7?
ОТВЕТ: Области применения включают: Замена люминесцентного освещения NCF; Предприятия пищевой промышленности; Химические предприятия; Склады для содержания животных; Автомойки; Наружные и внутренние помещения.
