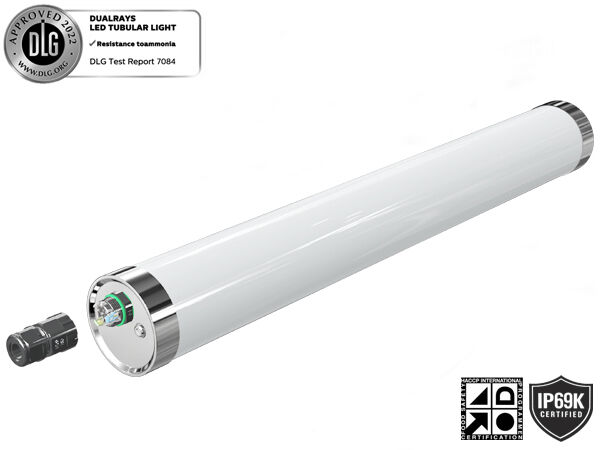

> Драйвер: / TRIDONIC /BOKE Non-SELV driver.
> Управление и диммирование: 1-10 В, DALI, датчик движения, датчик освещенности, Zigbee и аварийное освещение;
> Дополнительный угол луча 120°/ 200°/ 280°/ 360°;
> Установка: подвесной, настенный, магнитный держатель;
> Материал: опционально PC/PMMA;
> Замена люминесцентных NCF;
> Предприятие пищевой промышленности;
> Химические объекты;
> Склад для содержания животных;
> Место для мойки автомобилей;
> Наружные и внутренние помещения;
Свяжитесь с нами для получения дополнительной информации, посетите наш официальный веб-сайт
| Материал корпуса: экструдированный PC/PMMA в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ (IK10) |
| Материал рассеивателя: экструдированный PC/PMMA в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ (IK10) |
| Цвет корпуса: белый (RAL9016), другие цвета по желанию |
| Уплотнительные прокладки: силиконовая пена |
| Теплоотвод светодиодов: через безреберный корпус светильника из алюминия 6063, без проводящих жидкостей. Пассивное конвекционное рассеивание |
обеспечивающее тепловой контакт со светодиодными модулями через высокопроводящую бессвинцовую паяльную пасту
Защита от конденсации: клапан выравнивания давления для обеспечения выпуска влаги, предотвращения конденсации и поддержания герметичности светильника |
|
Степень защиты IP
Отделка: электростатическое напыление и сублимация в печи. Устойчивость к коррозии
|
| Рекомендуемая высота монтажа: 2 - 8 метров |
| Обслуживание: торцевая крышка с винтом для установки |
| Драйвер: постоянный ток, встроенный в светильник, предварительно подключен |
| Управление диммированием: ВКЛ-ВЫКЛ | диммирование 1-10 В | DALI-2 | Mesh | Zigbee | Casambi |
| IP (степень защиты): IP67 / IP69K |
| IK (ударопрочность): IK10 |
| Класс защиты: Класс Ⅰ |
| Испытание раскаленной проволокой: 850°C (менее 30 с) |
| Кабельный ввод: кабельный ввод M20 (опционально кабельный ввод из нейлона или SS304/316) |
| Установка: потолочный монтаж | подвесной | магнитный монтаж | поворотный настенный монтаж |

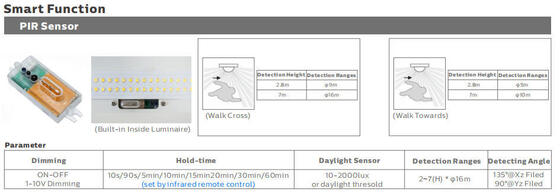

| Интеллектуальная функция: датчик PIR | микроволновый датчик | аварийное освещение |
| Электрическая система |
| Сквозная проводка: 3*1,5 мм2 | 5*1,5 мм2 | 3*2,5 мм2 | 5*2,5 мм2 провода на выбор |
| Основное напряжение: 220~240 В переменного тока/ 50/60 Гц, 180-264 В постоянного тока |
| Коэффициент мощности (PF): ≥0,96 |
| Общий коэффициент гармонических искажений (THD): ＜10% |
| Тип выхода: Non-SELV (неизолированный) |
| Коэффициент мерцания: ＜1% |
| Показатель стробоскопической видимости (SVM): ＜0,4 |
| Воспринимаемость стробоскопических эффектов (Pst): ＜1 |
| Клеммное соединение: быстросъемная торцевая крышка с винтом для удобства подключения |
| Мощность светильников B10A B16A C10A C16A |
| 20 Вт 70 110 98 158 |
| 30 Вт 46 74 66 104 |
| Модуль через автоматические выключатели LSS 40 Вт 35 55 49 78 |
| 50 Вт 28 44 39 62 |
| 60 Вт 23 37 34 52 |
| Система фотометрии |
| Светодиоды: SMD2835 (1 Вт) |
| CCT (коррелированная цветовая температура): Одно CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (индекс цветопередачи): >80Ra для стандартного (>90Ra для более высокого CRI) |
| Фотобиологическая безопасность: RG0 (освобождено от риска) |
| EEC (класс энергоэффективности): A++ |
| SDCM (стандартное отклонение соответствия цвета): ＜5 (SDCM |
| <3 опционально)UGR (4H, 8H) : 24,9 (перекрестный) |
|
23,4 (продольный)
Угол луча: 120° | 280° | 360° опционально
|
| Средний срок службы светильника: 61 000 часов (L80B10) |
| Сохранение светового потока в конце срока службы >70% |
| Световая отдача: 130LPW (PROLine) | 160LPW (PRIMELine) опционально |

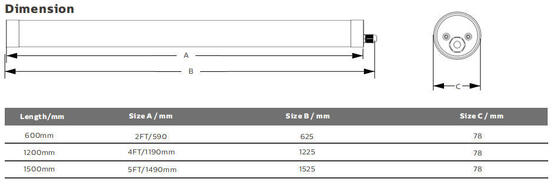

| Длина 2FT/600 мм 4FT/1200 мм 5FT/1500 мм |
| Номинальная мощность: 20 Вт 30 Вт 30 Вт 40 Вт 40 Вт 60 Вт |
| (PRO) 2.600 лм 3.900 лм 3.900 лм 5.200 лм 5.200 лм 7.800 лм |
| Световой поток |
@ 5000K, CRl>80 (PRIME) 3.200 лм 4.800 лм 4.800 лм 6.400 лм 6.400 лм 9.600 лм
Условия эксплуатации |
| Рабочая температура / влажность: -20~ +60℃ (-4°F ~ 140°F) / 5~85% относительной влажности, без конденсации |
| Температура хранения / влажность: -40~ +80℃ (-40°F ~ 176°F) / 5~85% относительной влажности, без конденсации |
| Среднее полезное время работы светодиодов L90B10: ≥0,96 |
| Номинальный срок службы (Tp |
| <70℃): до 100 000 чMTBF драйвера: 500 000 ч, MIL-HDBK-217F (25℃) |
| Виброустойчивость: 10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый по осям X, Y, Z |
| Акустический шум: ＜25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет |
| Сертификаты |
| Глобальный сертификат: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы безопасности: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Допуск светового потока, допуск мощности и допуск цветовой температуры ±5%, 5000K и CRl>80. |
* Световой луч, распределение интенсивности света и световая эффективность были проверены в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальную информацию о продукте и общие условия гарантии можно найти на нашем веб-сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана в паспорте изделия.
* Значения могут быть изменены из-за сортировки светодиодов.
* Параметры в паспорте указаны для Ta=25°C, на основе 4000K/80Ra, на 10% выше эффективности при 70Ra

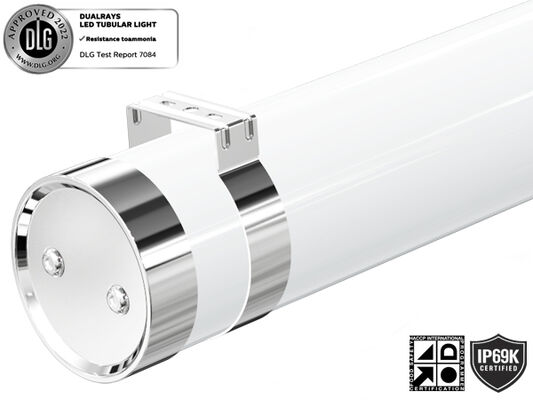

Потолочный монтаж:
Просверлите отверстие для винта на потолке. Закрепите зажим в потолке с помощью винта. Щелкните в светильник вручную.

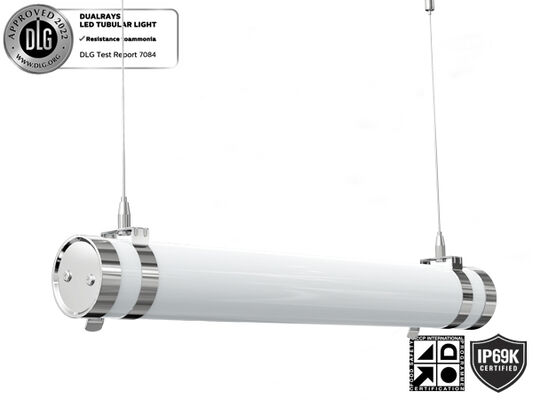

Подвесной:
Просверлите отверстие для винта на потолке. Щелкните в светильник вручную, установите закрепите монтажный крюк в потолке и
зажим. затем отрегулируйте длину подвесных комплектов.
Поворотный потолочный монтаж:
Просверлите отверстие для винта на потолке. Щелкните в светильник с помощью зажимов. Поверните угол по требованию.
Магнитный монтаж:
Выньте 2 зажима с магнитными кольцами Щелкните в светильник с помощью магнитных зажимов Закрепите светильник на металлической (Fe, Ni, Co) или
из комплекта поставки. вручную. его поверхности из сплава, как требуется.

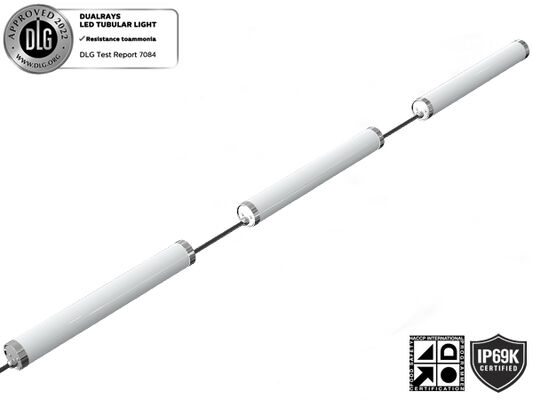

Соединение с возможностью подключения:
Длина/мм
| Внутренняя коробка Внешняя коробка QTY”/CTN Единица измерения N.W G.W/Коробка600 733x93x93 мм 748x294x304 мм 9 шт. 1,4 кг 13,2 кг |
| 1200 1333x93x93 мм 1348x294x304 мм 9 шт. 2,1 кг 19,8 кг |
| 1500 1633x93x93 мм 1648x294x304 мм 9 шт. 2,8 кг 26,4 кг |
| Пожалуйста, прочтите все инструкции ниже перед установкой: |
* Во избежание поражения электрическим током убедитесь, что питание выключено перед установкой.
* Светильник должен устанавливаться и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальным электротехническим кодексом и соответствующими местными нормами.
* Распакуйте и внимательно осмотрите светильник, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть продукта была повреждена во время транспортировки.
* Если светильник поврежден, не используйте его!
Заявление:
В соответствии с Международным стандартом светодиодных светильников, настоящим DUALRAYS официально заявляет, что продукты серии DUALRAYS LED Highbay Light (UFO Highbay) разрешено применять только во внутренней или полунаружной нейтральной среде. Между тем DUALRAYS обещает полную гарантию на продукцию.
Любое применение в суровых условиях, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокий аммиак и т. д., не допускается без официального подтверждения от производителя. В случае неправильного применения гарантия больше не действует.
*
Все наши светодиодные светильники соответствуют стандартам CE, RoHS. команда: >15 лет опыта, собственный завод, команда >10 инженеров, мощные производственные мощности и система контроля качества, обеспечивают как хорошее качество продукции, так и обслуживание;* Надежный бренд:
Наладили стабильное и долгосрочное сотрудничество с европейскими клиентами, получили высокую оценку и доверие, а также имеют склад в Нидерландах для лучшего обслуживания;*
Все наши светодиодные светильники соответствуют стандартам CE, RoHS.Отправьте нам свои параметры приложений, такие как расстояние, высота, ширина и т. д., наша команда инженеров выполнит моделирование в соответствии с вашими требованиями и порекомендует вам лучший продукт;*
Все наши светодиодные светильники соответствуют стандартам CE, RoHS. TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 перечислены для ведущих продуктов.Отгрузка:
