* Светодиоды высокой яркости SAN'AN SMD2835, драйвер LIFUD/BOKE/AGT High PF Flicker-free Driver, опциональная регулировка мощности DIP-переключателем;

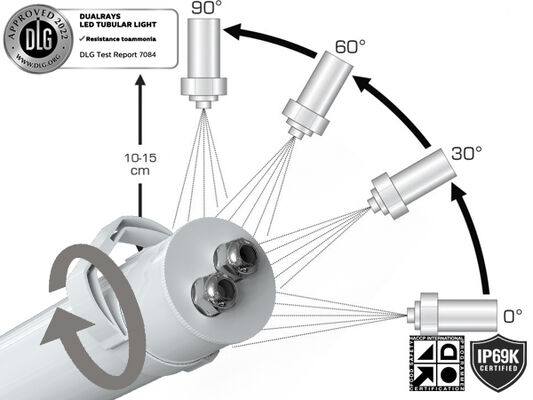

* Против давления воды 100 бар (1450 фунтов на квадратный дюйм) и температуры 80°C;

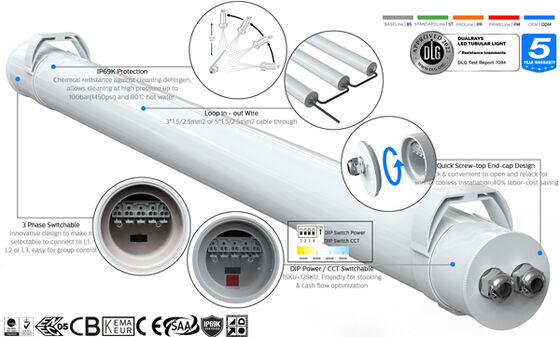

* Конструкция торцевой крышки с ручкой, быстро и удобно открывать и повторно запирать для проводки, значительно повышает эффективность и экономит трудозатраты;
* IP69K PMMA IK06 Антиаммиак/УФ /PC IK10 Защита от УФ;
* Угол луча 120°/ 200°/ 280° опционально;
* Опционально одно- или двухпроводное соединение;

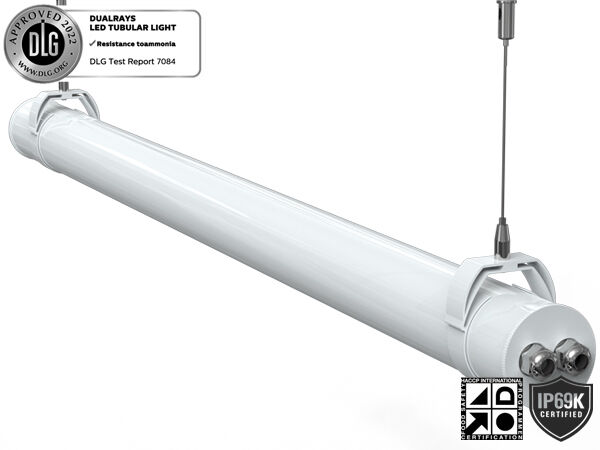

* Несколько вариантов установки: подвесной, настенный, магнитный держатель;
* Различные интеллектуальные элементы управления: 1-10 В, DALI, датчик движения, датчик освещенности, Zigbee и аварийный;
* 3 CCT опционально (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

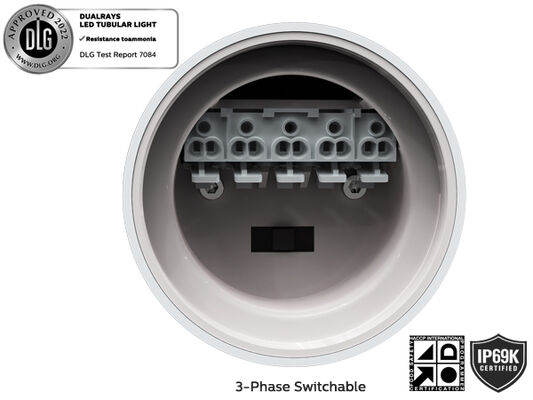

* Однофазный (L/N/E) или трехфазный (L1/L2/L3/N/FG) опционально;
* Без УФ или ИК и полностью без ртути;
* L80/B10 @ 65.000ч;
* Поддержка индивидуальной настройки для специальных проектов;
Опции:
> Драйвер: / TRIDONIC /BOKE Non-SELV driver с опциональной технологией DIP.
> 3 CCT опционально (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

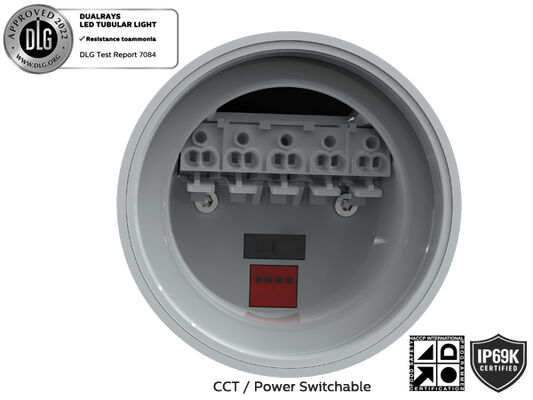

> DIP-переключаемая мощность;
> Элементы управления и диммирование: 1-10 В, DALI, датчик движения, датчик освещенности, Zigbee и аварийный;
> Угол луча 120°/ 200°/ 280° опционально;
> Установка: подвесной, настенный, магнитный держатель;
> Материал: PC/PMMA опционально;
> Замена люминесцентных NCF;
> Предприятия пищевой промышленности;
> Химические объекты;
> Склад для содержания животных;
> Место для мойки автомобилей;
> Наружные и внутренние помещения;
| Длина/мм Размер A / мм Размер B / мм Размер C / мм |
| 600 2 фута/600 623 78 |
| 1200 4 фута/1200 1223 78 |
| 1500 5 футов/1500 1523 78 |
| Общая система |
| Материал корпуса: экструдированный PC/PMMA в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ (IK10) |
| Материал рассеивателя: экструдированный PC/PMMA в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ (IK10) |
| Цвет корпуса: белый (RAL9016), другие цвета опционально |
| Уплотнительные прокладки: силиконовая пена |
Теплоотвод светодиодов: через безреберный корпус светильника из алюминия 6063, без проводящих жидкостей. Пассивное конвекционное рассеивание
обеспечивающее тепловой контакт со светодиодными модулями через высокопроводящую бессвинцовую паяльную пасту |
| Защита от конденсации: клапан выравнивания давления для обеспечения выпуска влаги, предотвращения конденсации и поддержания герметичности светильника по IP |
| Отделка: электростатическое напыление и сублимация в печи. Устойчивость к коррозии |
| Рекомендуемая высота монтажа: 2 - 8 метров |

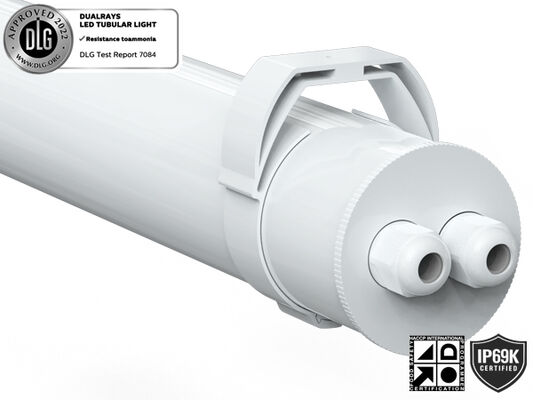

| Обслуживание: быстросъемная торцевая крышка для легкой установки |
| Драйвер: постоянный ток с опциональной регулировкой мощности с помощью DIP-переключателя, встроенный в светильник, предварительно подключен |
| Управление диммированием: ВКЛ-ВЫКЛ | диммирование 1-10 В | DALI-2 | Mesh | Zigbee | Casambi |
| IP (степень защиты от проникновения): IP67 / IP69K |
| IK (ударопрочность): IK10 |
| Класс защиты: Класс Ⅰ |
| Испытание раскаленной проволокой: 850°C (менее 30 с) |
| Кабельный ввод: кабельный ввод M20 (опционально кабельный ввод из нейлона или SS304/316) |
| Установка: потолочный монтаж | подвесной | магнитный монтаж | поворотный настенный монтаж |
| Интеллектуальная функция: датчик PIR | микроволновый датчик | аварийный |
| Электрическая система |
| Сквозная проводка: 3*1,5 мм2 | 5*1,5 мм2 | 3*2,5 мм2 | 5*2,5 мм2 провода на выбор |
| Основное напряжение: 220~240 В переменного тока/ 50/60 Гц, 180-264 В постоянного тока |
| Коэффициент мощности (PF): ≥0,96 |
| Общий коэффициент гармонических искажений (THD): ＜10% |
| Тип выхода: Non-SELV (неизолированный) |
| Коэффициент мерцания: ＜1% |
| Измерение стробоскопической видимости (SVM): ＜0,4 |
| Воспринимаемость стробоскопических эффектов (Pst): ＜1 |
| Клеммное соединение: быстросъемная торцевая крышка для удобной проводки |
| Мощность светильников B10A B16A C10A C16A |
| 20 Вт 70 110 98 158 |
| 30 Вт 46 74 66 104 |
| Модуль через автоматические выключатели LSS 40 Вт 35 55 49 78 |
| 50 Вт 28 44 39 62 |
| 60 Вт 23 37 34 52 |
| Система фотометрии |
| Светодиоды: SMD2835 (1 Вт) |
|
CCT (коррелированная цветовая температура): один CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT опционально (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K на выбор)
|
| CRI (индекс цветопередачи): >80Ra для стандартного (>90Ra для более высокого CRI) |
| Фотобиологическая безопасность: RG0 (освобождено от риска) |
| EEC (класс энергоэффективности): A++ |
| SDCM (стандартное отклонение соответствия цвета): ＜5 (SDCM<3 опционально) |
|
UGR (4H, 8H) : 24,9 (перекрестный)
23,4 (продольный)
|
| Угол луча: 120° | 280° | 360° опционально |
| Средний срок службы светильника: 63 000 часов (L80B10) |
| Сохранение светового потока в конце срока службы >70% |
| Световая отдача: 130LPW (PROLine) | 160LPW (PRIMELine) опционально |
| Длина 2FT/600 мм 4FT/1200 мм 5FT/1500 мм |
| Номинальная мощность: 20 Вт 30 Вт 30 Вт 40 Вт 42 Вт DIP(20~42 Вт) 40 Вт 60 Вт 62 Вт DIP(30~62 Вт) |
| (PRO) 2.600 лм 3.900 лм 3.900 лм 5.200 лм Макс. 5.460 лм 5.200 лм 7.800 лм Макс. 8.060 лм |
Поставляемые люмены
@ 5000K, CRl>80 (PRIME) 3.200 лм 4.800 лм 4.800 лм 6.400 лм Макс. 6.720 лм 6.400 лм 9.600 лм Макс. 9.920 лм |
| Условия эксплуатации |
| Рабочая температура / влажность: -20~ +60℃ (-4°F ~ 140°F) / 5~85% относительной влажности, без конденсации |
| Температура хранения / влажность: -40~ +80℃ (-40°F ~ 176°F) / 5~85% относительной влажности, без конденсации |
| Среднее полезное время работы светодиода L90B10: ≥0,96 |
| Номинальный срок службы (Tp <70℃): до 100 000 часов |
| MTBF драйвера: 500 000 часов, MIL-HDBK-217F (25℃) |
| Виброустойчивость: 10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый по осям X, Y, Z |
| Акустический шум: ＜25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет (возможно продление до 7 лет) |
| Сертификаты |
| Глобальный сертификат: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы безопасности: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Допуск на световой поток, допуск на мощность и допуск на цветовую температуру ±5%, 5000K и CRl>80.
* Световой луч, распределение интенсивности света и световая эффективность были исследованы в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальную информацию о продукте и общие условия гарантии можно найти на нашем веб-сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана в паспорте изделия.
* Значения могут быть изменены из-за сортировки светодиодов.
* Параметры в паспорте указаны для Ta=25°C, на основе 4000K/80Ra, на 10% выше эффективности при 70Ra
Потолочный монтаж:
Просверлите отверстие для винта на потолке. Закрепите зажим на потолке винтом. Щелкните светильник рукой.
Подвесной:
Просверлите отверстие для винта на потолке. Щелкните светильник рукой и закрепите монтажный крюк на потолке, установите
затем отрегулируйте длину подвесных комплектов. зажим.
Поворотный потолочный монтаж:
Просверлите отверстие для винта на потолке. Щелкните светильник зажимами. Поверните угол по требованию.
Магнитный монтаж:
Выньте 2 зажима с магнитными кольцами. Щелкните светильник магнитными зажимами. Закрепите светильник на металлической (Fe, Ni, Co) или
из комплекта поставки. с рукой плотно. его поверхность из сплава, как требуется.
Соединение с возможностью подключения:
| Длина/мм Внутренняя коробка Внешняя коробка QTY”/CTN Единица измерения N.W G.W/Коробка |
| 600 730x100x95 мм 745x315x300 мм 9 шт. 1,3 кг 12,9 кг |
| 1200 1330x100x95 мм 1345x315x300 мм 9 шт. 1,9 кг 19,4 кг |
| 1500 1630x100x95 мм 1645x315x300 мм 9 шт. 2,5 кг 25,6 кг |
Пожалуйста, прочтите все инструкции ниже перед установкой:
* Во избежание поражения электрическим током убедитесь, что питание выключено перед установкой.
* Лампа должна устанавливаться и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальным электротехническим кодексом и соответствующими местными нормами.
* Распакуйте и внимательно осмотрите лампу, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть продукта была повреждена во время транспортировки.
* Если лампа повреждена, не используйте ее!
Заявление:
В соответствии с Международным стандартом светодиодных светильников, настоящим DUALRAYS официально заявляет, что продукты серии DUALRAYS LED Highbay Light (UFO Highbay) разрешено применять только во внутренней или полуоткрытой нейтральной среде. Между тем DUALRAYS обещает полную гарантию на продукцию.
Любое применение в суровых условиях, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокий аммиак и т. д., не допускается без официального подтверждения от производителя. В случае неправильного применения гарантийная политика больше не гарантируется.
