Click-fast 75W DIP Switchable Universal LED Linear Retrofit Light Module с 160LPW для замены люминесцентных ламп T5/T8 с 3-фазным переключаемым диммированием DALI и функциями аварийного освещения

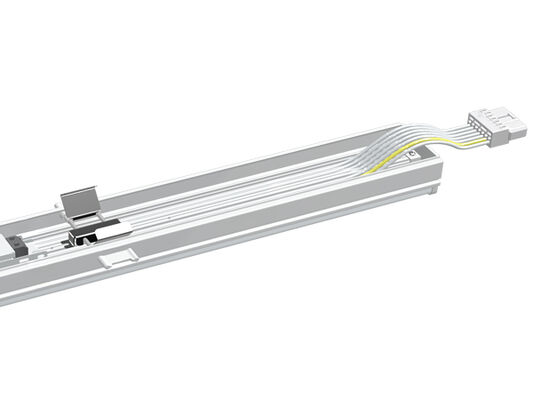

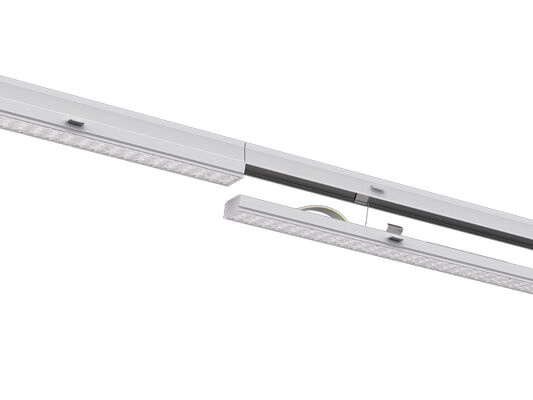

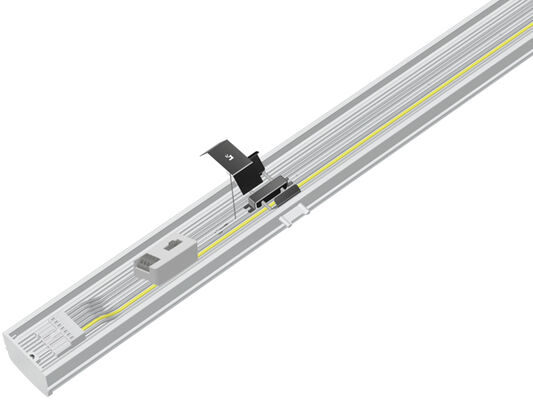

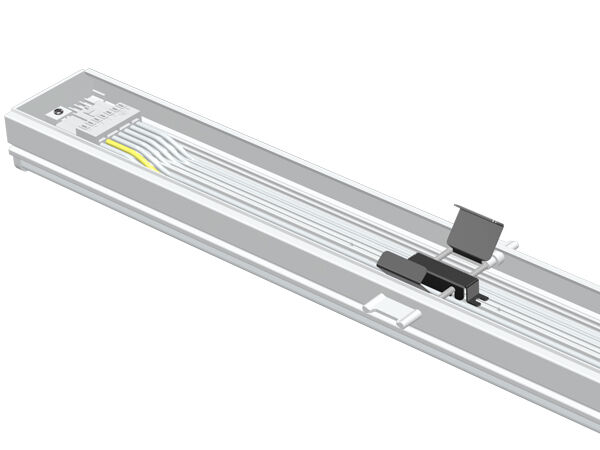

Линейный ретрофит-модуль RM5 разработан для замены существующих люминесцентных светильников T5/T8 на рельсовых системах.
Для обычных люминесцентных светильников оригинальные провода в шинопроводе могут быть отсоединены, а соединительный кабель встроен в модуль через разъемы WAGO.
разъемы.
Он работает практически со всеми шинопроводными системами, установленными за последние 25 лет, являясь идеальным решением для замены старых люминесцентных ламп T5/T8 мощностью 2 x 36 Вт, 1 x 58 Вт и 2 x 58 Вт с отражателями и без них.

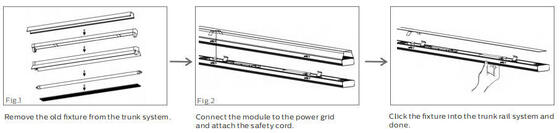

Быстрая установка, простая замена существующей шинопроводной системы без инструментов в течение 40 секунд.
Любые физические модификации существующей шинопроводной системы не требуются, просто подключи и работай
Ключевые особенности и спецификации
- Высокояркие светодиоды SMD2835 мощностью 0,5 Вт, 75 лм, драйвер TRIDONIC/PHILIPS/BOKE с DIP-переключателем;
- Совместимость с 95% ведущих шинопроводных систем, установленных за последние 25 лет;
- Идеальное решение для замены существующих люминесцентных ламп T5/T8 мощностью 2x36 Вт, 1x58 Вт и 2x58 Вт или светодиодных трубок с отражателями и без них;

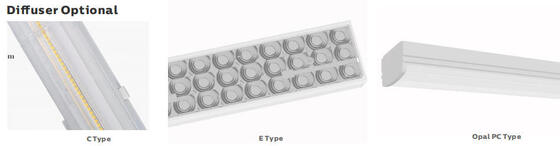

- Опционально: оптика 30/60/90/110/Двойная 25/25L/25R, 120 (с поликарбонатной крышкой);
- Защита IP40/IK08;
- Любые физические модификации существующей шинопроводной системы не требуются;
- Зарезервирована страховочная цепь для экономии затрат на рабочую силу и двойной гарантии безопасности;
- Различные интеллектуальные системы управления: 1-10 В, DALI, датчик движения, датчик дневного света, Zigbee и аварийное освещение;
- Однофазное (L/N/E) или трехфазное (L1/L2/L3/N/FG) опционально;
- Срок службы L80/B10 @ 58 000 часов;
- Возможна индивидуальная настройка для специальных проектов;
Доступные опции
- Драйвер: драйвер TRIDONIC / PHILIPS / BOKE Non-SELV
- Управление и диммирование: 1-10 В, DALI, датчик движения, датчик дневного света, Zigbee и аварийное освещение
- Углы луча: опционально оптика 30/60/90/110/Двойная 25/25L/25R, 120 (с поликарбонатной крышкой)
- Однофазное (L/N/E) или трехфазное (L1/L2/L3/N/FG) опционально;
Рекомендуемые области применения
- Крупные розничные магазины;
- Промышленные залы;
- Складские помещения;
- Заводские цеха;
- Другие полупромышленные применения;
Технические характеристики
Общая система
| Материал корпуса |
Экструдированный алюминий по стандарту EN755 |
| Материал рассеивателя |
Экструдированный поликарбонат/ПММА по стандарту UNE-EN ISO 21305-1:2020, УФ-фильтр условно (IK10) |
| Цвет корпуса |
Белый (RAL9016), другие цвета опционально |
| Групповое управление |
Трехфазное переключаемое опционально, L1 /L2 /L3 можно изменить с помощью DIP-переключателя |
| Теплоотвод светодиодов |
Через безреберный корпус из алюминия 6063, без проводящих жидкостей. Пассивное конвективное рассеивание, обеспечивающее тепловой контакт со светодиодными модулями через высокопроводящую бессвинцовую паяльную пасту |
| Тип лампы |
Светодиод сменный |
| Световой поток |
Прямой |
| Рекомендуемая высота установки |
2 - 12 метров |
| Обслуживание |
Драйвер / Линза открывается / закрывается винтом |
| Драйвер |
Постоянный ток с регулируемой мощностью через DIP-переключатель, встроен в светильник, предварительно подключен |
| Управление диммированием |
ВКЛ-ВЫКЛ | Диммирование 1-10 В | DALI-2 | Mesh | Zigbee | Casambi |
| Класс защиты IP |
IP40 |
| Класс защиты IK |
IK08 |
| Класс защиты |
Класс I |
| Испытание раскаленной проволокой |
850°C (менее 30 с) |
| Ввод кабеля |
H05RN-F 3*2,5 мм² | H05RN-F 5*2,5 мм² (макс. сечение 4,0 мм²) |
| Установка |
Прямая замена |
| Умная функция |

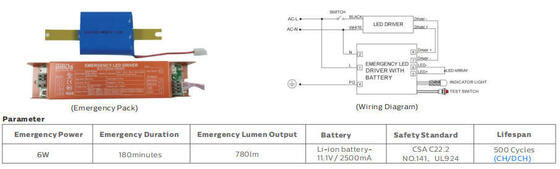

Аварийное освещение |
Электрическая система
| Сквозное подключение |
3x2,5 мм²/5x2,5 мм² + 2x1,5 мм² провод для диммирования в стандартной комплектации |
| Основное напряжение |
220~240 В переменного тока/ 50/60 Гц, 180-264 В постоянного тока |
| Коэффициент мощности (PF) |
≥0,93 |
| Общие гармонические искажения (THD) |
<10% |
| Тип выходного сигнала |
Non-SELV (неизолированный) |
| Коэффициент пульсации |
<1% |
| Мера стробоскопической видимости (SVM) |
<0,4 |
| Воспринимаемость стробоскопических эффектов (Pst) |
<1 |

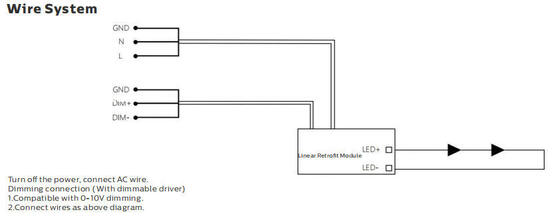

| Подключение клемм |
Включено сквозное подключение, 5/7-полюсный разъем WAGO |
| Мощность светильников |
B10A |
B16A |
C10A |
C16A |
| 75 Вт |
18 |
29 |
26 |
42 |
Система фотометрии
| Светодиоды |
SMD2835 (0,5 Вт) |
| Цветовая температура (CCT) |
Одиночная CCT (3000K | 4000K | 5000K | 5700K | 6500K)
Опционально 3 CCT (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K на выбор)
|
| Индекс цветопередачи (CRI) |
>80Ra для стандартных (>90Ra для более высокого CRI доступны) |
| Фотобиологическая безопасность |
RG0 (без риска) |
| Класс энергоэффективности (EEC) |
A++ |
| SDCM (Стандартное отклонение цветового соответствия) |
<5 (SDCM<3 опционально) |
| UGR (4H, 8H) |
24,9 (поперечное) 23,4 (продольное) |

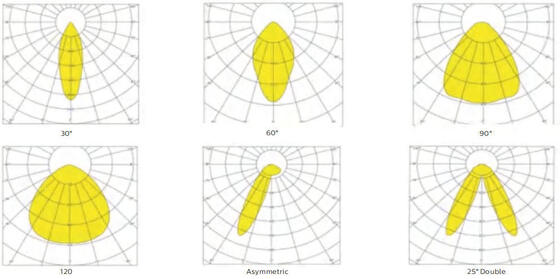

| Угол луча |
30° | 60° | 90° | 120° | Асимметричный 25° L | Асимметричный 25° R | Двойной 25° |
| Средний полезный срок службы светильника |
100 000 часов (L80B10) |
| Поддержание светового потока в конце срока службы |
>70% |
| Световая отдача |
160 лм/Вт (PROLine) опционально |
| Продукт |
Линейный ретрофит-модуль RM LED |
| Номинальная мощность |
75 Вт DIP (25~75 Вт) |
| Поставляемые люмены при 5000K, CRI>80 (PRO) |
Макс. 12 000 лм |
Условия эксплуатации
| Температура/влажность эксплуатации |
-20~ +50°C (-4°F ~ 122°F) / 5~85% относительной влажности, без конденсации |
| Температура/влажность хранения |
-40~ +60°C (-40°F ~ 140°F) / 5~85% относительной влажности, без конденсации |
| Среднее время полезной работы светодиода L90B10 |
≥0,96 |
| Номинальный срок службы (Tp <70°C) |
До 100 000 часов |
| Среднее время безотказной работы драйвера (MTBF) |
500 000 часов, MIL-HDBK-217F(25°C) |
| Виброустойчивость |
10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый по осям X, Y, Z |
| Акустический шум |
<25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия |
5 лет (с возможностью продления до 7 лет) |
Сертификаты
| Глобальный сертификат |
ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы по безопасности |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы по электромагнитной совместимости |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы |
IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Допуск по световому потоку, мощности и цветовой температуре ±5%, 5000K и CRI>80.
* Световой поток, распределение интенсивности света и световая эффективность проверяются в соответствии со стандартом EN ISO 17025:2005 для серии норм EN13032 и стандартом LM-79.
* Актуальная информация о продукте и общие условия гарантии доступны на нашем сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана в техническом описании продукта.
* Значения могут быть изменены из-за биннинга светодиодов.
* Параметры в техническом описании приведены для Ta=25°C, на основе 4000K/80Ra, эффективность на 10% выше при 70Ra

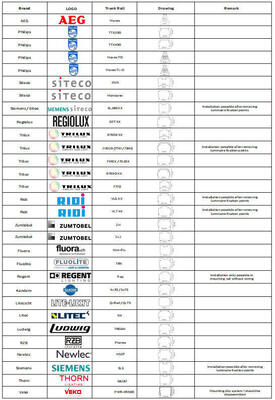

Список совместимых систем
Инструкции по установке и безопасности
- Во избежание поражения электрическим током убедитесь, что источник питания отключен перед установкой
- Светильник должен устанавливаться и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальным электротехническим кодексом и соответствующими местными нормами.
- Распакуйте и внимательно осмотрите светильник, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть была повреждена во время транспортировки.
- Если светильник поврежден, не используйте его!
Заявление производителя
В соответствии с международным стандартом светодиодных светильников, DUALRAYS официально заявляет, что серия продуктов DUALRAYS LED Linear Light (Linear Retrofit Module) разрешена к применению только в помещении или полуоткрытой нейтральной среде. DUALRAYS гарантирует полную гарантию на продукцию. Любое применение в суровых условиях, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокую концентрацию аммиака и т. д., не допускается без официального подтверждения от производителя. В случае неправильного применения гарантийная политика не действует.
Возможности компании
- Профессиональная команда:>15 лет опыта, собственный завод, >10 инженеров, мощные производственные мощности и система управления качеством
- Надежный бренд: Установлено стабильное долгосрочное сотрудничество с европейскими клиентами, склад в Нидерландах для лучшего обслуживания
- Моделирование DIALux: Наша команда инженеров предоставляет услуги моделирования на основе ваших параметров применения
- Стандарты качества: Все светодиодные светильники соответствуют стандартам CE, RoHS с сертификатами TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Информация о доставке
Для небольших заказов рекомендуется экспресс-доставка. Для оптовых заказов морская или железнодорожная доставка (в Европу) наиболее экономична, но занимает больше времени. Для срочных заказов мы предлагаем авиаперевозку до аэропорта плюс доставку нашим партнером до вашей двери.
Часто задаваемые вопросы
В1: Какова гарантия на трубчатый светодиодный светильник TB7?
ОТВ.: 5 лет гарантии. Если в течение этого периода возникнут какие-либо проблемы с качеством с нашей стороны, мы покроем расходы на доставку и замену.
В2: Какие способы оплаты вы принимаете?
ОТВ.: Мы принимаем различные способы оплаты, включая Western Union, PayPal, T/T, L/C. Стандартная оплата для оптовых заказов - T/T: 30% предоплата, 70% остаток перед отгрузкой. Банковская информация указана в счете-фактуре.
В3: Что такое CRI?
ОТВ.: CRI (индекс цветопередачи) указывает, насколько точно цвета отображаются при освещении. Более высокий CRI обеспечивает лучшую точность цветопередачи при более высокой стоимости. Стандартный CRI - >80Ra, с возможностью 90Ra за дополнительную плату.
В4: Могу ли я купить только корпус отдельно?
ОТВ.: Мы поставляем только полные светильники, но доступны варианты SKD/CKD (полусобранные/полностью разобранные).
В5: Есть ли дешевая стоимость доставки для импорта в нашу страну?
ОТВ.: Для небольших заказов рекомендуется экспресс-доставка. Для оптовых заказов морская или железнодорожная доставка (в Европу) наиболее экономична. Для срочных заказов рекомендуется авиаперевозка до аэропорта плюс служба доставки.
В6: Можем ли мы получить поддержку, если у нас есть собственная рыночная позиция?
ОТВ.: Пожалуйста, сообщите нам ваши подробные рыночные требования. Мы обсудим и предложим полезные предложения, чтобы найти лучшее решение для вас.
В7: Какие функции диммирования доступны?
ОТВ.: Доступны DALI, PIR, 1-10V диммирование. Встроенный датчик дневного света доступен для опций интеллектуального управления.
В8: Каковы области применения вашего трубчатого светодиодного светильника TB7?
ОТВ.: Применение включает: замену люминесцентных ламп NCF; пищевые производства; химические предприятия; склады для животных; автомойки; наружные и внутренние помещения.
