Клик-быстрый 75W DIP Сменяемый RM5 Универсальный светодиодный линейный световой модуль Сменяйте существующую систему Т5/Т8 AEG Fluora Fluolite Kandem Lite Licht Regiolux Zumtobel Philips

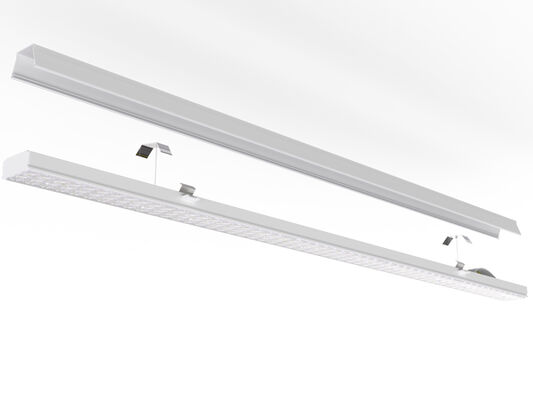

Линейный модуль RM5 разработан для замены существующих флуоресцентных светильников T5/T8 на железнодорожных системах.
Для обычных люминесцентных светильников, оригинальные провода в багажном рельсе могут быть разбиты, и подключается через кабель спроектирован внутри модуля через WAGO
соединители.
Он работает практически со всеми системами рельсов, установленными за последние 25 лет. Идеальное решение для замены старых флуоресцентных ламп 2х36в, 1х58в и 2х58в T5/T8 с и без отражателей.
Быстрая установка, легкая замена существующей системой багажника без инструментов в течение 40 секунд.
Любые физические модификации не требуется на существующей системе трубопровода, просто подключить и играть
Ключевые характеристики и спецификации
- высокая яркость SMD2835 светодиоды 0,5 Вт 75 ЛМ ТРИДОНИК/ФИЛИПС/БОКЕ Драйвер с переключателем DIP;
- Совместимость с 95% ведущими системами трубопровода, установленными за последние 25 лет;
- Идеальное решение для замены существующих флуоресцентных ламп T5/T8 мощностью 2x36W, 1x58W и 2x58W или светодиодных труб с отражателями и без них;

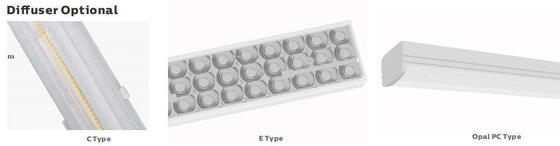

- 30/60/90/110/Double 25/25L/25R, 120 (с PC Cover) Оптика необязательна;
- защита IP40/IK08;
- Любые физические изменения в существующей системе трубопровода не требуются;
- Цепочка безопасности, предназначенная для экономии затрат на рабочую силу и обеспечения двойной безопасности;
- Различные интеллектуальные системы управления: 1-10В, DALI, датчик движения, датчик дневного света, Zigbee и аварийные;
- Однофазный (L/N/E) или трехфазный (L1/L2/L3/N/FG) вариант не требуется;
- L80/B10 @ 58.000 часов жизненного цикла;
- Возможность настройки для специальных проектов;
Доступные возможности
- Водитель: TRIDONIC / PHILIPS / BOKE Водитель не самостоятельный
- Управление и затемнение: 1-10В, DALI, датчик движения, датчик дневного света, Зигби и аварийный
- Угол луча: 30/60/90/110/двойной 25/25L/25R, 120 (с PC-крышкой) Оптика необязательна
- Однофазный (L/N/E) или трехфазный (L1/L2/L3/N/FG) вариант не требуется;
Рекомендуемые применения
- Крупные розничные торговые точки;
- Промышленные залы;
- складские помещения;
- Заводские залы;
- Другие полупромышленные приложения;
Технические спецификации
Общая система
| Жилой материал |
Экструдированный алюминий согласно стандарту EN755 |
| Материал диффузора |
Экструдированный ПК/ПММА согласно стандарту UNE-EN ISO 21305-1:2020, с условием использования УФ-фильтра (IK10) |
| Цвет корпуса |
Белый (RAL9016), другие цвета необязательны |
| Групповой контроль |
3-фазный переключатель необязательно, L1 / L2 / L3 может быть изменен переключателем DIP |
| Светодиоды Тепловое рассеивание |
Через корпус светильника 6063 AL, без проводящих жидкостей. Пассивная конвекционная диссипация, обеспечивающая тепловой контакт с светодиодными модулями с высокой проводимостью |
| Тип лампы |
Сменные светодиоды |
| Выключатель |
Прямая |
| Рекомендуемая высота установки |
2 - 12 метров |
| Услуги по обслуживанию |
Водитель / Объектив открыт / Закрыт винтом |
| Водитель |
Постоянный ток с регулируемой мощностью через переключатель DIP, встроенный в светильник, предварительно проводный |
| Управление затуманиванием |
Включается и выключается. 1-10В затемнение. |
| Рейтинг ИС |
IP40 |
| Рейтинг IK |
IK08 |
| Защитный класс |
Класс I |
| Светящаяся проволока |
850°C (менее 30 градусов) |
| Ввод кабеля |
H05RN-F 3*2.5 мм2 |
| Установка |
Прямая замена |
| Умная функция |
Чрезвычайная ситуация |
Электрическая система
| Проводка через |
3x2,5 мм2/5x2,5 мм2 + 2x1,5 мм2 тёмная проволока в качестве стойки |
| Главное напряжение |
220 ~ 240VAC / 50/60Hz, 180 - 264VDC |
| Фактор мощности (PF) |
≥ 0.93 |
| Общее гармоническое искажение (THD) |
< 10% |
| Тип выхода |
Не SELV (не изолированный) |
| Фактор мигания |
< 1% |
| Измерение стробоскопической видимости (SVM) |
<0.4 |
| Воспринимаемость страбоскопических эффектов (Pst) |
< 1 |
| Терминальное соединение |

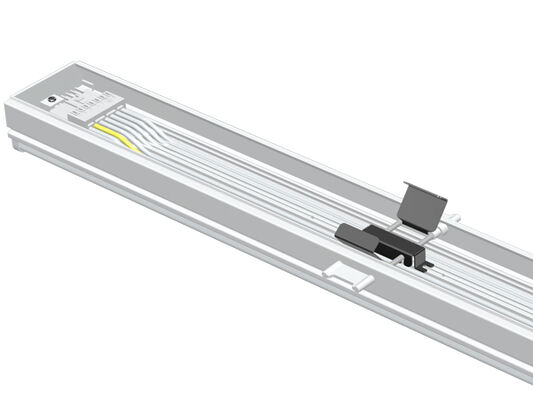

Включается проводка с петлей, соединитель WAGO 5/7 полюсов |
| Сила светильников |
B10A |
B16A |
C10A |
C16A |
| 75 Вт |
18 |
29 |
26 |
42 |
Фотометрическая система
| Светодиоды |
SMD2835 (0,5 Вт) |
| CCT (коррелированная цветовая температура) |
Одно CCT (3000K, 4000K, 5000K, 5700K, 6500K)
3 CCT по выбору (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K по выбору)
|
| CRI (индекс цветопередачи) |
> 80Ra для стандарта (> 90Ra для более высокого CRI) |
| Фотобиологическая безопасность |
RG0 (исключение от риска) |
| ЕЭК (класс энергоэффективности) |
А++ |
| SDCM (стандартное отклонение соответствия цвета) |
< 5 (SDCM < 3 необязательно) |
| UGR (4H, 8H) |
24.9 (поперечный) 23.4 (продольный) |
| Угол луча |
30° 60° 90° 120° асимметричная 25° L асимметричная 25° R 25° двойная |
| Средний срок службы светильника |
100,000 часов (L80B10) |
| Поддержка лумена в e.o.l. |
> 70% |
| Световая эффективность |
160LPW (PROLine) необязательно |
| Продукт |
RM Линейный светодиодный модуль модернизации |
| Номинальная мощность |
75 Вт DIP (25 ~ 75 Вт) |
| Лумены, доставленные @ 5000K, CRI>80 (PRO) |
Макс. 12000 мм. |
Условия эксплуатации
| Операционная температура / влажность |
-20 ~ +50 °C (-4 °F ~ 122 °F) / 5 ~ 85% RH, не конденсированный |
| Температура хранения / влажность |
-40 ~ +60 °C (-40 °F ~ 140 °F) / 5 ~ 85% RH, не конденсированный |
| Среднее полезное время светодиода L90B10 |
≥ 0.96 |
| Номинальный срок службы (Tp < 70°C) |
До 100000 ч |
| Двигатель MTBF |
500,000H, MIL-HDBK-217F ((25°C) |
| Устойчивый к вибрациям |
10 ~ 500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый вдоль осей X, Y, Z |
| Акустический шум |
< 25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия |
5 лет (дополняется до 7 лет) |
Сертификации
| Глобальный сертификат |
ENEC. CE. RoHS. D-Mark. KEMA-KEUR. SAA. C-Tick. RCM. CB. |
| Директивы по безопасности |
EN 60598-1. EN 60598-2-3. EN 62493. |
| Директивы по ЭМК |
EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Другие директивы |
ИЭК 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Толерантность светового потока, толерантность мощности и толерантность цветовой температуры ±5%, 5000K и CRI> 80.
* Световой луч, распределение интенсивности света и эффективность света проверены в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормы LM-79.
* Актуальная информация о продукте и общие гарантийные условия доступны на нашем сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана на листе данных продукта.
* Значения могут быть изменены из-за светодиодного соединения.
* Параметры в таблице данных, приведенные для Ta=25°C, на основе 4000K/80Ra, эффективность на 10% выше с 70Ra
Список совместимых систем

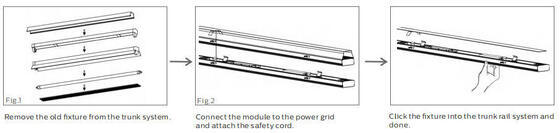

Инструкции по установке и безопасности
- Чтобы избежать удара электрическим током, убедитесь, что питание отключено перед установкой
- Лампа должна быть установлена и использована квалифицированным электриком или техником в соответствии с Национальным электрическим кодексом и соответствующими местными кодами.
- Распаковать и тщательно осмотреть лампу, сообщить о повреждении и сохранить все упаковочные материалы, если какая-либо часть была повреждена во время транспортировки
- Если лампа повреждена, не используйте ее!
Заявление производителя
Согласно Международному стандарту светодиодных светильников,DUALRAYS официально заявляет, что продукты серии DUALRAYS LED Linear Light (Linear Retrofit Module) разрешены только для применения в нейтральной помещенной или полувнешней среде.. DUALRAYS обещает полную гарантию на продукцию. Любое суровое применение в окружающей среде, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокое содержание аммиака и т.д.не допускается без официального подтверждения от производителяВ случае неправильного применения гарантия больше не гарантируется.
Способность компании
- Профессиональная команда:>15 лет опыта работы, собственный завод, команда из 10 инженеров, мощные производственные мощности и система управления качеством
- Надежная марка:Установлено стабильное долгосрочное сотрудничество с европейскими клиентами, склад в Нидерландах для лучшего обслуживания
- Диалюксная симуляция:Наша инженерная команда предоставляет услуги по моделированию на основе ваших параметров приложения
- Стандарты качестваВсе светодиодные светильники соответствуют стандартам CE, RoHS с сертификациями TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Информация о судоходстве
Для небольших заказов рекомендуется экспресс-перевозка. Для больших заказов морская или железнодорожная перевозка (направление Европа) является наиболее экономически эффективной, но занимает больше времени.Мы предлагаем авиаперевозку до аэропорта плюс доставку нашего партнера до вашей двери..
Часто задаваемые вопросы
Вопрос 1: Какова гарантия на светодиодный трубчатый свет TB7?
RE: 5 лет гарантии. Если какие-либо проблемы с качеством с нашей стороны произойдут в течение этого периода, мы будем покрывать расходы на доставку и замену.
Q2: Какие способы оплаты вы принимаете?
RE: Мы принимаем несколько способов оплаты, включая Western Union, PayPal, T / T, L / C. Стандартный платеж для оптовых заказов T / T: 30% заранее, 70% баланса перед отправкой..
Вопрос 3: Что такое КРИ?
RE: CRI (Color Rendering Index) указывает на то, насколько точно цвета отображаются под светом.с 90Ra доступными по более высокой цене.
Q4: Могу ли я покупать жилье только отдельно?
RE: Мы поставляем только полные светильники, но доступны варианты SKD / CKD (половина свернутые / полностью свернутые).
Q5: Есть ли дешевые расходы на доставку для импорта в нашу страну?
RE: Для небольших заказов рекомендуется экспресс-доставка. Для больших заказов наиболее экономически выгодна морская или железнодорожная доставка (направление Европа).Предлагается авиаперевозка грузов в аэропорт и доставка.
Вопрос 6: Можем ли мы получить поддержку, если у нас есть собственное положение на рынке?
RE: Пожалуйста, сообщите нам ваши подробные требования рынка.
Q7: Какие функции затемнения доступны?
RE: DALI, PIR, 1-10V затемнение доступно.
Вопрос 8: Каковы приложения вашего светодиодного трубчатого света TB7?
RE: Применения включают: Замена флуоресцентных НСФ; Заводы по переработке пищевых продуктов; Химические объекты; Хранилища для животных; Автомобильные прачечные; Наружные и внутренние помещения.
