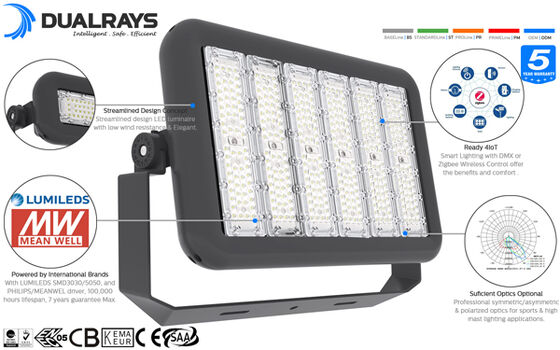

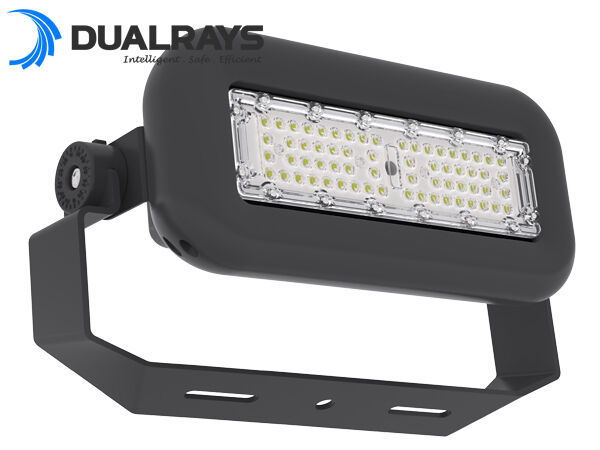

* высокая яркость SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 светодиоды, Meanwell XLG / PHILIPS Driver необязательно;
* Прецизное интегрированное литье под давлением ADC12 AL,отличная теплопроводность;
* Защита IP65 / IK10;
* 30°/60°/90°/120° Симетрично,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Асимметрично,
45°поляризованный,60°поляризованный ((развивающийся) оптический Опциональный;

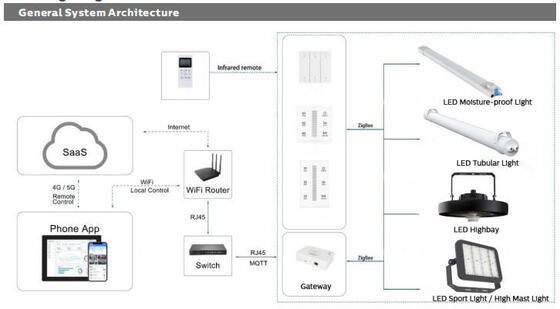

* Различные интеллектуальные устройства управления: 1-10В, DALI, DMX512, Zigbee на выбор;
* отсутствие ультрафиолетового или инфракрасного излучения и полностью свободный от ртути;
* L80/B10 @ 100.000h;
* Поддержка специальных проектов;
Опции:
> Водитель: Meanwell//SOSEN/PHILIPS,DURALYS собственноразработанный водитель, прочный и компактный.
> светодиоды: светодиоды LUMILEDS/SAN'AN необязательно;
> Эффективность: 130LPW/160LPW необязательно;
> Управление и затемнение: 1-10В, DALI, DMX512, Zigbee для опции;
> Оптические линзы: 30°/60°/90°/120°Симметричные,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° /143*50°Асимметричные,
45°поляризованный,60°поляризованный ((развивающийся) оптический Опциональный;
>Просвещение фарфоров ((Аэропорты) и гавани;

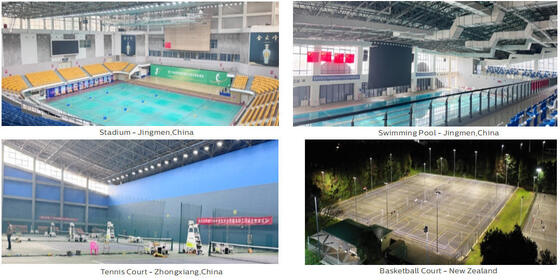

>Применение спортивного освещения для отдыха (футбол, хоккей, баскетбол, гольф, теннис и т.д.);
>освещение высоких мачт;
>освещение фасадов больших зданий;
>Парковочные и промышленные зоны;
>Круговые кольца и автодорожные развязки;
| Общая система |
| Материал корпуса: Алюминий высокого давления ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100EN AC-47100 согласно стандарту UNE EN 1706 с порошковым покрытием. |
| Цвет корпуса: металлический черный (RAL9017), другие цвета необязательны |
| Противопожарные уплотнители: силиконовая пена |
Светодиоды Тепловое рассеивание: через корпус светильника ADC12 AL без лопаток, без проводящих жидкостей.
обеспечение теплового контакта с светодиодными модулями с помощью высокопроводящей безсвинцовой пасты для сварки |

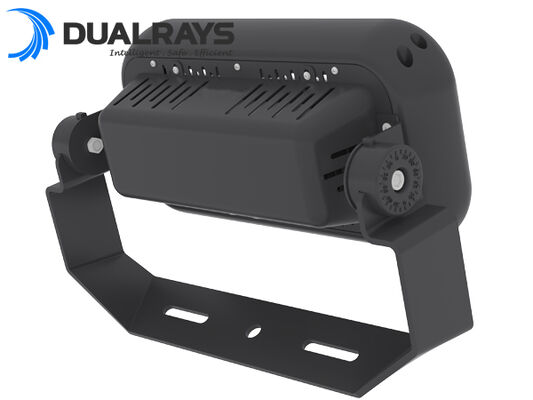

| Подвески: подвески формы U с вращающимся на 360° |
| Рекомендуемая высота: 5 - 20 метров |
| Обслуживание: простое, открытие с винтоводом, модульная концепция для легкой замены компонентов: светодиоды, драйверы, SPD. |
Драйвер: регулируемый постоянным током и программируемый драйвер.
внутри оцинкованной коробки драйвера. |
| IP (оценка защиты от проникновения): IP66 |
| ИК (сопротивление ударам): ИК10 |
| Класс защиты: I класс |
| Вход кабеля: H05RN-F 3*1.5mm2 |
| Противодействие перенапряжению: CM: 10kV, DM: 6kV |
| SPD (необязательно): 10kV-10kA, тип II, с светодиодным сигналом и термобезопасностью для отключения нагрузки в конце срока службы |

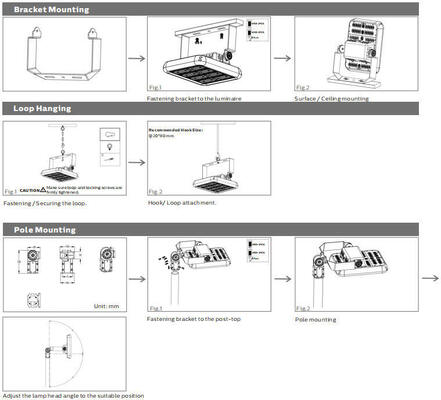

| Установка: Установка на скобках, подходящая для установки на земле, стене, высокой мачте и другой твердой плоскости |

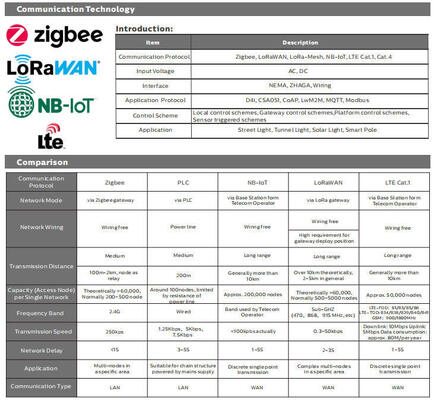

| Умная функция: 0-10В, PWM, управление временем, DMX, Zigbee, DALI |
| Электрическая система |
| Главное напряжение: 100 ~ 277VAC / 50 ~ 60Hz |
| Фактор мощности (PF): ≥0.95 |
| Общее гармоническое искажение (THD): < 10% |
| Тип выхода: не SELV ((не изолированный) |
| Фактор мерцания: < 1% |
| Эффективность водителя: > 90% |
| Энергетический класс: A++ IPEA>1.15 |
| Фотометрическая система |
| Светодиоды: SMD3030 / SMD5050 необязательно |
| CCT (коррелированная цветовая температура): одно CCT (3000K. 4000K. 5000K. 5700K. 6500K) |
| CRI (индекс цветопередачи): > 70Ra для стандарта (> 80Ra для более высокого CRI) |
| Фотобиологическая безопасность: RG0 (без риска) |
| Соотношение световой мощности вверх: ULOR 0% |
| Соотношение световой мощности вниз: DLOR 100% |
| Индекс отблески: между D5 и D6 (в зависимости от распределения света) |
| Категория интенсивности света: от G*4 до G*6 (в зависимости от распределения света) |
| Световой поток CIE no3: > 95% |
| SDCM (стандартное отклонение совпадения цветов): <6 |
|

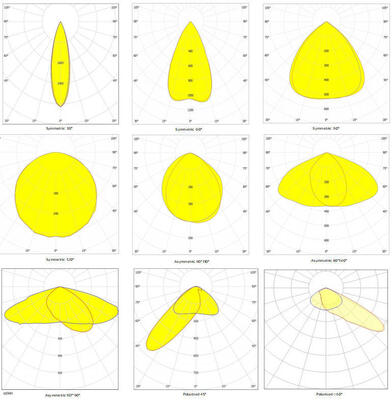

Угол луча: 30°/60°/90°/120°Симметричный,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° /143*50°Асимметричный,
45°поляризованный, 60°поляризованный ((развивающийся)
|
| Средний срок службы светильника: 100 000 часов (L80B10) |
| Поддержание лумена при уровне E.O.L.: > 70% |
| Световая эффективность: 130 ЛПВ (ПРОЛИНА) |

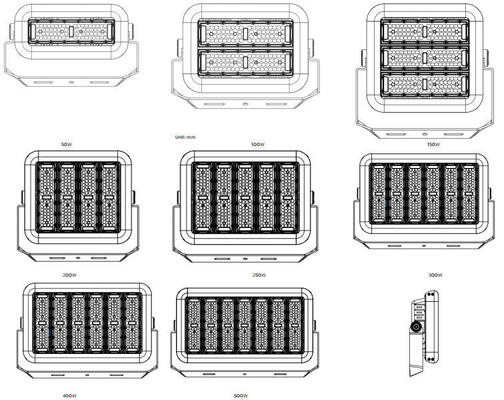

| Номинальная мощность: 50W 100W 150W 200W 300W 400W 500W |
|
Доставленные лумены
@ 5000K, CRl>70 (PRO) 6,500lm 13,000lm 19,500lm 27,000lm 39,000lm 52,000lm 65,000lm
|
| (PRIME) 8 000lm 16 000lm 24 000lm 32 000lm 48 000lm 64 000lm 80 000lm |
| Условия эксплуатации |
| Операционная температура / влажность: -40 ~ + 50 °C (-40 °F ~ 122 °F) / 10 ~ 90% RH, не конденсированный |
| Температура / влажность хранения: -40 ~ + 80 °C (-40 °F ~ 176 °F) / 10 ~ 90% RH, не конденсированный |
| Среднее время использования светодиода L80B10: ≥100.000H |
| Номинальный срок службы (Tp < 70°C): до 100000 часов |
| В случае, если водитель не имеет разрешения на перевозку автомобиля, он может отказаться от перевозки. |
| Устойчивость к вибрации: 10 ~ 500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый по оси X, Y, Z |
| Акустический шум: < 25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет (продолжительность до 7 лет) |
| Сертификации |
| Глобальный сертификат: ENEC. CE. RoHS. D-маркировка. KEMA-KEUR. SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Директивы по безопасности: EN 60598-1 |
| Директивы EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Другие директивы: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Толерантность светового потока, толерантность мощности и толерантность цветовой температуры ±5%, 5000K и CRl>70.
* Исследование светового луча, распределения интенсивности света и световой эффективности было проведено в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальная информация о продукте и общие гарантийные условия доступны на нашем сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана на листе данных продукта.
* Значения могут быть изменены из-за светодиодного соединения.
* Параметры в таблице данных приведены для Ta=25°C на основе 5000K/70Ra.
* Толерантность к питанию при ZHAGA-версии или питании D4i/SR: ±10%.
Выключите питание, подключите провода.
Подключение приглушитель (с приглушительным драйвером)
1- Совместима с 0-10В темнотой.
2- Подключайте провода, как на приведенной выше схеме.

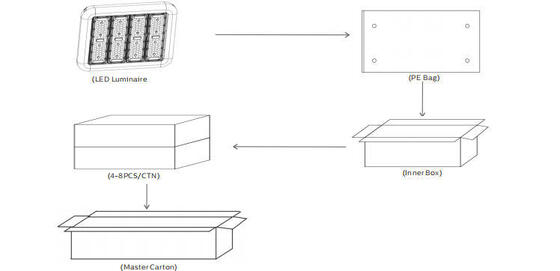

| Мощность/W Внутренняя коробка Внешняя коробка QTY/CTN N.W G.W/Картон |
| 50 260x150x425 мм 635x540x445 мм 8PCS 3,6 кг 32,8 кг |
| 100 300х150х425мм 635х620х445мм 8PCS 5.8кг 51.6кг |
| 150 405x150x425 мм 635x420x445 мм 4PCS 7,4 кг 33,5 кг |
| 200 415х150х410мм 635х430х430мм 4PCS 9.3кг 42.7кг |
| 250 415х150х485мм 415х150х485мм 1PCS 13,9кг 16,3кг |
| 300415х150х560мм 415х150х560мм 1PCS 16.3кг 19.5кг |
| 400 415х150х560мм 415х150х560мм 1PCS 19.5кг 22.8кг |
| 500 415х150х635мм 415х150х635мм 1PCS 22,8кг 25,5кг |
Пожалуйста, прочитайте все инструкции ниже перед установкой:
* Чтобы избежать удара током, убедитесь, что питание отключено перед установкой.
* Лампа должна быть установлена и использована квалифицированным электриком или техником в соответствии с Национальным электрическим кодексом и соответствующими местными кодами.
* Распаковать и тщательно осматривать лампу, сообщать о любом повреждении и хранить все упаковочные материалы, если какая-либо часть продукта была повреждена во время транспортировки.
* Если лампа повреждена, не используйте ее!
Заявление:
Согласно Международному стандарту светодиодных светильников,здесь DUALRAYS официально утверждает, что DUALRAYS LED Highbay Light (UFO Highbay) серии продуктов разрешено применять только в помещении или полунаружной нейтральной средеВ то же время, DUALRAYS обещает полную гарантию на продукцию.
Любое применение в тяжелой среде, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокое содержание аммиака и т.д., не допускается без официального подтверждения от производителя.Если произойдет ошибка в применении, гарантия больше не гарантируется.
*ПрофессиональныйКоманда:>15 лет опыта, собственный завод, команда инженеров >10, мощные производственные мощности и система управления QC, обеспечивают как качественный продукт, так и услуги;
* Надежная марка:Установлено стабильное и долгосрочное сотрудничество с европейскими клиентами, получено высокое значение и доверие, а также есть склад в Нидерландах для лучшего обслуживания;
*Предоставьте симуляцию DIALux:Отправьте нам ваши параметры приложений, такие как расстояние, высота, ширина и т. д., наша инженерная команда будет делать моделирование в соответствии с вашим запросом и рекомендовать вам лучший продукт;
*Все наши светодиодные светильники соответствуют стандартам CE, RoHS.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 перечислены для ведущих продуктов.
