* Высокая яркость SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 светодиоды, Meanwell XLG / PHILIPS Driver Optional;
* Прецизионное интегрированное литье под давлением ADC12 AL, отличная теплопроводность；
* Защита IP65 / IK10;
* 30°/60°/90°/120° Симметричный, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Асимметричный,
45° поляризованный, 60° поляризованный (разрабатывается) оптический Optional;

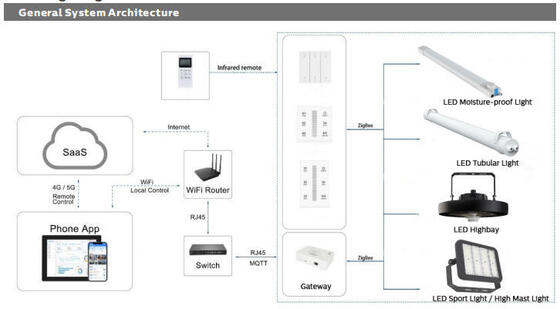

* Различные интеллектуальные управления: 1-10 В, DALI, DMX512, Zigbee для опции;
* Нет УФ или ИК излучения и полностью без ртути;
* L80/B10 @ 100.000ч;
* Поддержка настройки для специальных проектов;
Опции:
> Драйвер: Meanwell//SOSEN/PHILIPS, собственный драйвер DURALYS, прочный и компактный.
> Светодиоды: LUMILEDS/SAN'AN светодиоды Optional;
> Эффективность: 130LPW/160LPW Optional;
> Управление и затемнение: 1-10 В, DALI, DMX512, Zigbee для опции;
> Оптическая линза: 30°/60°/90°/120° Симметричный, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Асимметричный,
45° поляризованный, 60° поляризованный (разрабатывается) оптический Optional;
> Освещение фартука (аэропорты) и гавани;

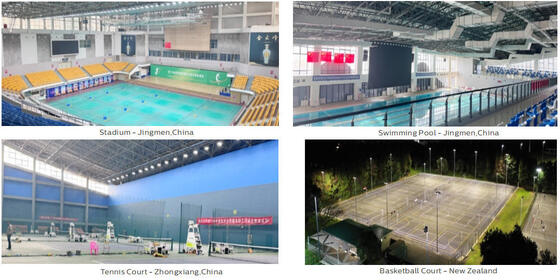

> Применение в спортивном освещении (футбол, хоккей, баскетбол, гольф, теннис и т. д.);
> Освещение высоких мачт;
> Освещение фасадов больших зданий;
> Парковки и промышленные зоны;
> Круговые развязки и развязки автомагистралей;
| Общая система |
| Материал корпуса: Алюминий ADC12, литой под давлением под высоким давлением, EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 в соответствии со стандартом UNE EN 1706, порошковое покрытие. |
| Цвет корпуса: Металлический черный (RAL9017), другие цвета по желанию |
| Уплотнительные прокладки: Силиконовая пена |
Теплоотвод светодиодов: Через безреберный корпус светильника ADC12 AL, без проводящих жидкостей. Пассивное конвекционное рассеивание
обеспечивающее тепловой контакт со светодиодными модулями через высокопроводящую бессвинцовую паяльную пасту |

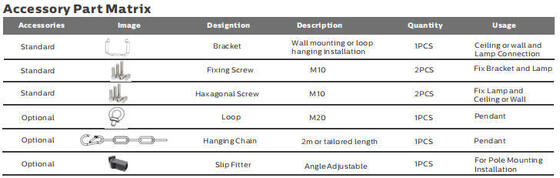

| Кронштейны: U-образный кронштейн с поворотом на 360° |
| Рекомендуемая высота монтажа: 5 - 20 метров |
| Обслуживание: Простое, открывается отверткой, модульная концепция для легкой замены компонентов: светодиоды, драйверы, SPD. |
Драйвер: Регулируемый и программируемый драйвер постоянного тока. Встроен в коробку драйвера, предварительно подключен
внутри оцинкованной коробки драйвера. |
| IP (степень защиты от проникновения): IP66 |
| IK (ударопрочность): IK10 |
| Класс защиты: Класс Ⅰ |
| Ввод кабеля: H05RN-F 3*1,5 мм2 | H05RN-F 5*1,5 мм2 (максимальное сечение 4 мм2) |
| Сопротивление скачкам напряжения: CM: 10 кВ, DM: 6 кВ |
| SPD (опционально): 10 кВ-10 кА, тип II, со светодиодным сигналом и термопредохранителем для отключения нагрузки в конце срока службы |

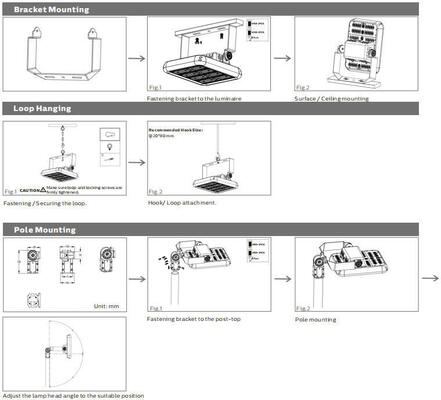

| Установка: Установка кронштейна, подходит для установки на землю, стену, высокую мачту и другую твердую плоскость |
| Интеллектуальная функция: 0-10 В, ШИМ, управление временем, DMX, Zigbee, DALI |
| Электрическая система |
| Основное напряжение: 100~277 В переменного тока / 50~60 Гц | 277~480 В переменного тока / 50~60 Гц |
| Коэффициент мощности (PF): ≥0,95 |
| Общий коэффициент гармонических искажений (THD): ＜10% |
| Тип выхода: Не-SELV (неизолированный) |
| Коэффициент мерцания:<1% |
| Эффективность драйвера: >90% |
| Класс энергопотребления: A++ IPEA>1.15 |
| Система фотометрии |
| Светодиоды: SMD3030 / SMD5050 Optional |
| CCT (коррелированная цветовая температура): Одно CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (индекс цветопередачи): >70Ra для стандартного (>80Ra для более высокого CRI) |
| Фотобиологическая безопасность: RG0 (освобождено от риска) |
| Коэффициент светового потока вверх: ULOR 0% |
| Коэффициент светового потока вниз: DLOR 100% |
| Индекс бликов: Между D5 и D6 (в зависимости от распределения света) |
| Категория силы света: Между G*4 и G*6 (в зависимости от распределения света) |
| Световой поток CIE nº3: >95% |
| SDCM (стандартное отклонение соответствия цвета): ＜6 |
|

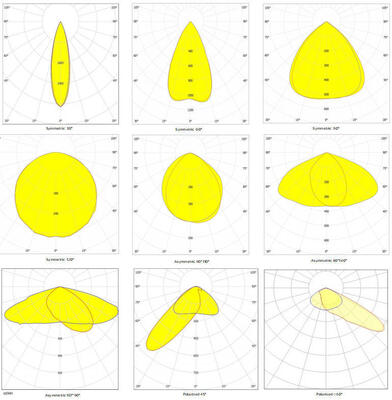

Угол луча: 30°/60°/90°/120° Симметричный, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Асимметричный,
45° поляризованный, 60° поляризованный (разрабатывается)
|
| Средний полезный срок службы светильника: 100 000 часов (L80B10) |
| Сохранение светового потока в конце срока службы: >70% |
| Световая отдача: 130LPW (PROLine) | 160LPW (PRIMELine) Optional |

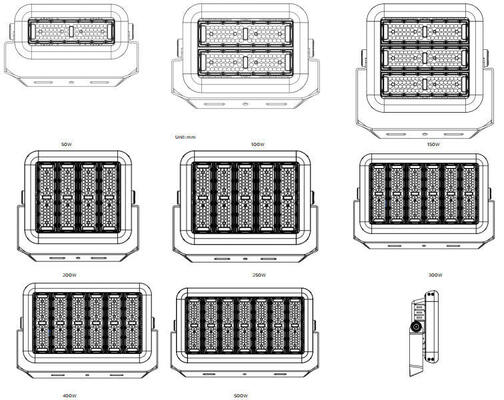

| Номинальная мощность: 50 Вт 100 Вт 150 Вт 200 Вт 300 Вт 400 Вт 500 Вт |
|
Поставляемые люмены
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Условия эксплуатации |
| Рабочая температура / влажность: -40~ +50℃ (-40°F ~ 122°F) / 10~90% относительной влажности, без конденсации |
| Температура хранения / влажность: -40~ +80℃ (-40°F ~ 176°F) / 10~90% относительной влажности, без конденсации |
| Среднее полезное время работы светодиода L80B10: ≥100.000H |
| Номинальный срок службы (Tp<70℃): До 100 000 часов |
| MTBF драйвера: 500.000H, MIL-HDBK-217F (25℃) |
| Виброустойчивость: 10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый по осям X, Y, Z |
| Акустический шум: ＜25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет (возможность продления до 7 лет) |
| Сертификаты |
| Глобальный сертификат: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы безопасности: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Допуск на световой поток, допуск на мощность и допуск на цветовую температуру ±5%, 5000K и CRl>70.
* Световой луч, распределение интенсивности света и световая эффективность были исследованы в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальную информацию о продукте и общие условия гарантии можно найти на нашем веб-сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана в паспорте изделия.
* Значения могут быть изменены из-за биннинга светодиодов.
* Параметры в паспорте указаны для Ta=25°C, на основе 5000K/70Ra.
* Допуск по мощности с версией ZHAGA или блоком питания D4i/SR: ±10%.
Выключите питание, подключите провод переменного тока.
Подключение диммирования (с диммируемым драйвером)
1. Совместимость с диммированием 0-10 В.
2. Подключите провода, как показано на схеме выше.

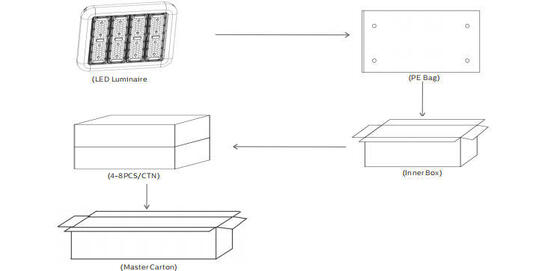

| Мощность/Вт Внутренняя коробка Внешняя коробка QTY”/CTN Единица измерения N.W G.W/Коробка |
| 50 260x150x425 мм 635x540x445 мм 8 шт. 3,6 кг 32,8 кг |
| 100 300x150x425 мм 635x620x445 мм 8 шт. 5,8 кг 51,6 кг |
| 150 405x150x425 мм 635x420x445 мм 4 шт. 7,4 кг 33,5 кг |
| 200 415x150x410 мм 635x430x430 мм 4 шт. 9,3 кг 42,7 кг |
| 250 415x150x485 мм 415x150x485 мм 1 шт. 13,9 кг 16,3 кг |
| 300 415x150x560 мм 415x150x560 мм 1 шт. 16,3 кг 19,5 кг |
| 400 415x150x560 мм 415x150x560 мм 1 шт. 19,5 кг 22,8 кг |
| 500 415x150x635 мм 415x150x635 мм 1 шт. 22,8 кг 25,5 кг |
Пожалуйста, прочтите все инструкции ниже перед установкой:
* Во избежание поражения электрическим током убедитесь, что питание выключено перед установкой.
* Светильник должен устанавливаться и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальным электротехническим кодексом и соответствующими местными нормами.
* Распакуйте и внимательно осмотрите светильник, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть продукта была повреждена во время транспортировки.
* Если светильник поврежден, не используйте его!
Заявление:
В соответствии с Международным стандартом светодиодных светильников, компания DUALRAYS официально заявляет, что продукты серии DUALRAYS LED Highbay Light (UFO Highbay) разрешено применять только в нейтральной среде внутри помещений или полуоткрытых помещениях. Между тем, DUALRAYS обещает полную гарантию на продукцию.
Любое применение в суровых условиях, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокий уровень аммиака и т. д., не допускается без официального подтверждения от производителя. В случае неправильного применения гарантия больше не гарантируется.
