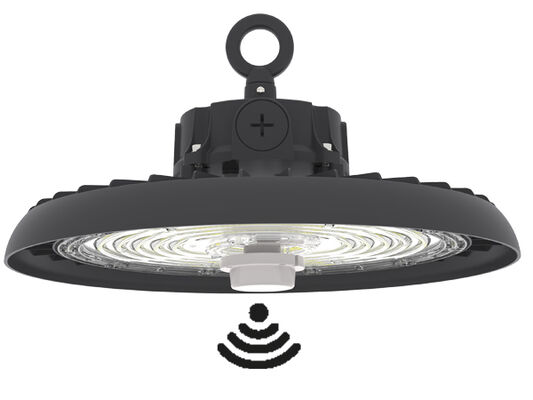

* ADC12 Die-Casting Al,Integrally Mold Forging,отличная теплопроводность;
* SAN'AN / LUMILEDS высокояркие светодиоды SMD2835, DUALRAYS Собственно разработанный драйвер или SOSEN / драйвер необязательно;
* Защита IP65 / IK08;
* 60°/90°/120° угол луча необязателен;
* Покрытие с порошкообразным покрытием, устойчивым к коррозии;
*Многоуровневые установки: подвеска на петле, установка на потолке, установка на стене;
* Различные интеллектуальные системы управления: 1-10В, датчик движения, датчик дневного света, Зигби и аварийный;
* 3 CCT необязательно (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Сменная мощность DIP в стандартном режиме ((100%-80%-60%);
* отсутствие ультрафиолетового или инфракрасного излучения и полностью свободный от ртути;
* L80/B10 @ 56.000h;
* Поддержка специальных проектов;

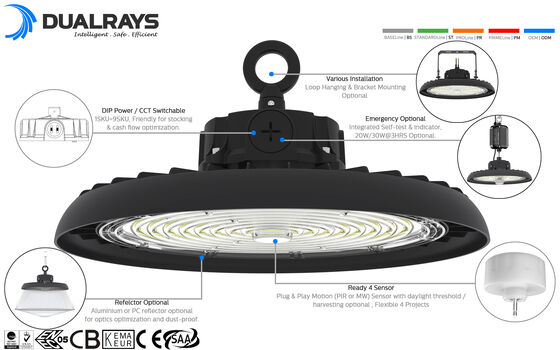

Опции:
> Водитель: DUALRAYS собственноразработанный встроенный водитель, стройный дизайн, прочный и компактный.
> 3 КТС необязательно;
> Сменная мощность DIP (100%-80%-60%);
> Управление и затемнение: 1-10В, датчик движения, датчик дневного света, Zigbee и Emergency;
Рефлектор: рефлектор PC с/без установки на крышку трубы.
> Установка: подвеска на петле, установка на потолке, установка на стене;
> Замена традиционного источника света HID или MH;
> Заводские залы и производственные зоны;
> Хранилища и логистические залы;
> магазины оборудования и мегамагазины;
> стадионы и другие спортивные сооружения;
> Замена традиционных ламп;
| Мощность/Вт Размер A / mm Размер B / mm Размер C / mm Размер D / mm Размер E / mm |
| 100 φ250 φ184 119 166,5 197 |
| 150 φ290 φ226 119 166.5 197 |
| 200 φ330 φ265 119 166.5 197 |
| Общая система |
Материал корпуса: Алюминий высокого давления ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 согласно стандарту UNE EN 1706 с покрытием в порошке |
| Диффузерный материал: Впрыскиваемый ПК в соответствии со стандартом UNE-EN ISO 294-2:2019, с условием УФ-фильтра ((IK08) |
| Цвет корпуса: металлический черный (RAL9017), другие цвета необязательны |
| Противопожарные уплотнители: силиконовая пена |
| Светодиоды Тепловое рассеивание: через корпус светильника ADC12 AL без крыльев, без проводящих жидкостей.Пассивное конвекционное рассеивание, обеспечивающее тепловой контакт с светодиодными модулями с помощью высокопроводящей безсвинцовой пасты для сварки |
| Оптическая система: оптическая линза, PC/алю-рефлектор необязательно |
Окончание: Покрытие полиэстерной порошковой краской, электростатически распыляемой и сублимированной в духовке, устойчивой к
коррозия |
| Рекомендуемая высота: 5 - 15 метров |
| Техническое обслуживание: светодиод не подлежит замене, водитель подлежит замене |
| Драйвер: постоянный ток с опциональной мощностью, регулируемой через переключатель DIP, встроенный в светильник, предварительно проводный |
| Управление темнотой: Включается и выключается. 1-10В темнота. |
| IP (оценка защиты от проникновения): IP65 |
| ИК (сопротивление ударам): ИК08 |
| Класс защиты: I класс |
| Светлая проволока: 750°C (менее 30 градусов) |
| Кабельная железа: Пластик М20х1,5 IP68 |
| Установка: Висячие петли. |
Умная функция: PIR-сенсор с дневным светом или микроволновым датчиком с дневным светом
Сбор урожая в чрезвычайной ситуации |
| Соотношение световой мощности вверх: ULOR 0 |
| Соотношение световой мощности вниз: DLOR 100% |
| Электрическая система |
| Электрическое соединение: 0,3 м 3 * 1,0 мм2 как стойка, максимум 3x2,5 мм2 + 2x1,5 мм2 темный провод, свободные концы провода, провод индивидуальной длины с розеткой ЕС / AU / US по выбору |
| Основное напряжение: 100 ~ 277VAC / 50/60Hz, 140-280VDC |
| Фактор мощности (PF): ≥0.97 |
| Общее гармоническое искажение (THD): < 20% |
| Защита от перенапряжений: DM: 6kV,CM: 6kV,Критерий B |
SPD (необязательно): защитник от прерывного перенапряжения типа 2, 10 кВ и 20 кА. Серийное соединение с термофьюзером
отсоединитель для более эффективной защиты в конце срока службы |
| Тип выхода: не SELV ((не изолированный) |
| Фактор мерцания: < 1% Чувствительность стробоскопических эффектов (Pst) < 1 |
| Стробоскопическая мера видимости (SVM): <0.4 |
| Чувствительность страбоскопических эффектов (Pst): < 1 |
| Светильники Мощность B10A B16A C10A C16A |
| 100 Вт 6 10 11 17 |
| Модуль через LSS выключатели 150 Вт 4 6 6 10 |
| 200 Вт 3 5 6 8 |
| Фотометрическая система |
| Светодиоды: SMD2835 (1W) |
|
CCT (коррелированная цветовая температура): одно CCT (3000K. 4000K. 5000K. 5700K. 6500K)
3CCT не требуется. 3000-4000-5000K. 3000-4500-6000K.
|
| CRI (индекс цветопередачи): > 80Ra для стандартного (> 90Ra для более высокого доступного CRI) |
| Фотобиологическая безопасность: RG0 (без риска) |
| ЕЭК (класс энергоэффективности): A++ |
| SDCM (стандартное отклонение совпадения цветов): <5 (SDCM<3 необязательно) |
|
UGR (4H, 8H): 33,9 (Кросс)
33.9 (продольный)
|
| Угол луча: 60°. 90°. 120° необязательно |
| Средний срок службы светильника: 56 000 часов (L80B10) |
| Поддержание лумена при e.o.l. > 70% |
| Световая эффективность: 150 ЛПВ (ПРОЛИНА) |
| Номинальная мощность: 100W DIP ((60/80W/100W) 150W DIP ((100W/120W/150W) 200W DIP ((120W/150W/200W) |
| Макс. 15000 мм Макс. 22500 мм Макс. 30000 мм |
|
Доставленные лумены
@ 5000K, CRl> 80 (PRIME) Максимально 17.000lm Максимально 25.500lm Максимально 34.000lm
|
| Макс. 19000 мм Макс. 28500 мм Макс. 38000 мм |
| Условия эксплуатации |
| Операционная температура / влажность: -30 ~ + 60 °C (-22 °F ~ 140 °F) / 5 ~ 85% RH, не конденсированный |
| Температура / влажность хранения: -30 ~ + 80 °C (-22 °F ~ 176 °F) / 5 ~ 85% RH, не конденсированный |
| Среднее время использования светодиода L80B10: ≥100.000H |
| Номинальный срок службы (Tp < 70°C): до 100000 часов |
| Водитель MTBF: 198.000H,MIL-HDBK-217F ((25°C) |
| Устойчивость к вибрации: 10 ~ 500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый по оси X, Y, Z |
| Акустический шум: < 25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет (продолжительность до 7 лет) |
| Сертификации |
| Глобальный сертификат: ENEC. CE. RoHS. D-маркировка. KEMA-KEUR. SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| Директивы по безопасности: EN 60598-1 |
| Директивы EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Другие директивы: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Толерантность светового потока, толерантность мощности и толерантность цветовой температуры ±5%, 5000K и CRl> 80.
* Исследование светового луча, распределения интенсивности света и световой эффективности было проведено в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальная информация о продукте и общие гарантийные условия доступны на нашем сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана на листе данных продукта.
* Значения могут быть изменены из-за светодиодного соединения.
* Параметры в таблице данных приведены для Ta=25°C, на основе 4000K/80Ra, эффективность на 10% выше с 70Ra
1Сначала выключите светильник.
2. Осторожно снимите крышку IP65 вручную.
3- Не используйте металлический инструмент.
4Поставь крышку IP65 обратно на место.
5Включите светильник.

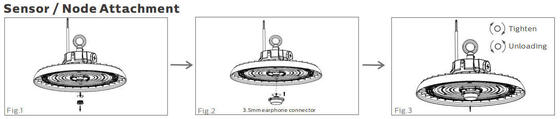

Снимите крышку, подключаю датчик.
Закрепление/закрепление петли.
Крепление крепежа к светильнику.
Выключите питание, подключите провода.
Подключение приглушитель (с приглушительным драйвером)
1- Совместима с 0-10В темнотой.
2- Подключайте провода, как на приведенной выше схеме.
| Мощность/W Внутренняя коробка Внешняя коробка QTY/CTN N.W G.W/Картон |
| 100 260х260х150мм 790х273х282мм 5PCS 2,3 кг 14,2 кг |
| 150 300х300х150мм 790х313х322мм 5PCS 2,5 кг 14,6 кг |
| 150х350х350х150мм 790х363х372мм 5PCS 2.8кг 15.2кг |
Пожалуйста, прочитайте все инструкции ниже перед установкой:
* Чтобы избежать удара током, убедитесь, что питание отключено перед установкой.
* Лампа должна быть установлена и использована квалифицированным электриком или техником в соответствии с Национальным электрическим кодексом и соответствующими местными кодами.
* Распаковать и тщательно осматривать лампу, сообщать о любом повреждении и хранить все упаковочные материалы, если какая-либо часть продукта была повреждена во время транспортировки.
* Если лампа повреждена, не используйте ее!
Заявление:
Согласно Международному стандарту светодиодных светильников,здесь DUALRAYS официально утверждает, что DUALRAYS LED Highbay Light (UFO Highbay) серии продуктов разрешено применять только в помещении или полунаружной нейтральной средеВ то же время, DUALRAYS обещает полную гарантию на продукцию.
Любое применение в тяжелой среде, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокое содержание аммиака и т.д., не допускается без официального подтверждения от производителя.Если произойдет ошибка в применении, гарантия больше не гарантируется.
*ПрофессиональныйКоманда:>15 лет опыта, собственный завод, команда инженеров >10, мощные производственные мощности и система управления QC, обеспечивают как качественный продукт, так и услуги;
* Надежная марка:Установлено стабильное и долгосрочное сотрудничество с европейскими клиентами, получено высокое значение и доверие, а также есть склад в Нидерландах для лучшего обслуживания;
*Предоставьте симуляцию DIALux:Отправьте нам ваши параметры приложений, такие как расстояние, высота, ширина и т. д., наша инженерная команда будет делать моделирование в соответствии с вашим запросом и рекомендовать вам лучший продукт;
*Все наши светодиодные светильники соответствуют стандартам CE, RoHS.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 перечислены для ведущих продуктов.
