* Высокояркостные светодиоды SAN'AN SMD2835, драйвер TRIDONIC / non-SELV без мерцания с высоким PF, регулировка мощности DIP-переключателем (опционально);;

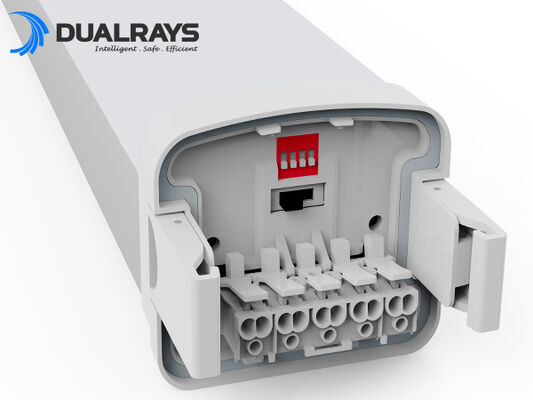

* Торцевая заглушка с защелкой: быстрое и удобное открытие и закрытие для подключения проводки, значительное повышение эффективности и экономия затрат на монтаж;;
* Степень защиты IP65 / IK10;
* Угол рассеивания 120°;
* Одинарное или двойное шлейфовое подключение (опционально);
* Несколько вариантов монтажа: подвесной, настенный;

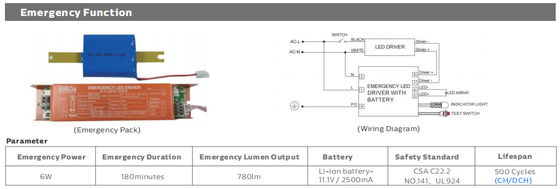

* Различные варианты интеллектуального управления: 1-10V, DALI, датчик движения, датчик освещенности, Zigbee и блок аварийного питания;
* 3 варианта цветовой температуры CCT на выбор (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Однофазное (L/N/E) или трехфазное (L1/L2/L3/N/FG) подключение (опционально);
* Без УФ- и ИК-излучения, полное отсутствие ртути;
* L80/B10 @ 62 000 ч;
* Возможность кастомизации под индивидуальные проекты;
Опции:
> Драйвер: драйвер TRIDONIC / BOKE Non-SELV с технологией DIP на выбор.
> 3 варианта CCT на выбор (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

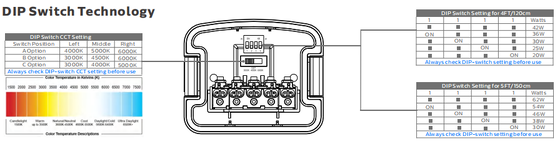

> Переключение мощности с помощью DIP-переключателя;
> Управление и диммирование: 1-10V, DALI, датчик движения, датчик освещенности, Zigbee и блок аварийного питания;
> Монтаж: накладной на потолок | подвесной | настенный поворотный;
> Замена люминесцентных светильников NCF;

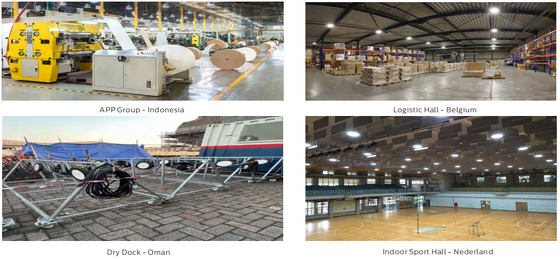

> Производственные цеха и склады;
> Гаражи и автостоянки;
> Спортивные сооружения;
> Коридоры / галереи / проходы;
> Внутренние помещения и открытые площадки;
| Длина/мм Размер A / мм Размер B / мм Размер C / мм Размер D / мм |
| 600 2 фута/605 630 84 69 |
| 1200 4 фута/1205 1230 84 69 |
| 1500 5 футов/1505 1530 84 69 |
| Общие характеристики |
| Материал корпуса: экструдированный поликарбонат (ПК) по стандарту UNE-EN ISO 21305-1:2020, с УФ-фильтром (IK10) |
| Материал рассеивателя: экструдированный поликарбонат (ПК) по стандарту UNE-EN ISO 21305-1:2020, с УФ-фильтром (IK10) |
| Цвет корпуса: белый (RAL9016), другие цвета — по запросу |
| Уплотнительные прокладки: вспененный силикон |
Теплоотвод светодиодов: через оребренный алюминиевый корпус светильника из сплава 6063 AL без использования теплопроводящих жидкостей. Пассивный конвекционный отвод тепла,
обеспечивающий тепловой контакт со светодиодными модулями с помощью бессвинцовой паяльной пасты с высокой теплопроводностью |
| Защита от конденсата: клапан выравнивания давления для отвода влаги, предотвращения образования конденсата и сохранения герметичности (IP) светильника |
| Покрытие: электростатическое напыление с термозапеканием в печи. Устойчиво к коррозии |
| Рекомендуемая высота установки: 2–8 метров |
| Обслуживание: торцевая заглушка на защелках для легкого монтажа |
| Драйвер: стабилизированный по току с возможностью регулировки мощности с помощью DIP-переключателя, встроенный в корпус, с предустановленной проводкой |
| Управление диммированием: ВКЛ-ВЫКЛ | 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Степень защиты от пыли и влаги): IP65 |
| IK (Ударопрочность): IK10 |
| Класс защиты: Класс Ⅰ |
| Тест раскаленной проволокой: 850°C (менее 30 с) |
| Кабельный ввод: гермоввод M20 (нейлон) |
| Монтаж: накладной на потолок | подвесной | настенный поворотный |

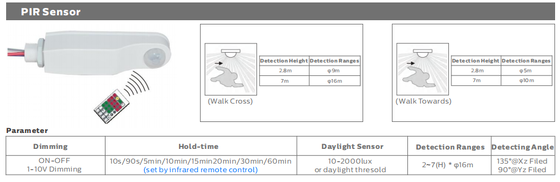

| Умные функции: PIR-датчик | микроволновый датчик | аварийный блок |
| Электрические характеристики |
| Сквозная проводка: проходной кабель 3*1.5 мм² | 5*1.5 мм² | 3*2.5 мм² | 5*2.5 мм² на выбор |
| Сетевое напряжение: 220~240 В перем. тока / 50/60 Гц, 180-264 В пост. тока |
| Коэффициент мощности (PF): ≥0.96 |
| Коэффициент нелинейных искажений (THD): ＜10% |
| Тип выхода: Non-SELV (неизолированный) |
| Коэффициент пульсации: ＜1% |
| Показатель видимости стробоскопического эффекта (SVM): ＜0.4 |
| Восприятие стробоскопических эффектов (Pst): ＜1 |
| Подключение клемм: торцевая заглушка на защелках для простоты монтажа, выдвижная панель с пускорегулирующей аппаратурой для удобной замены и обслуживания (опционально) |
| Мощность светильников B10A B16A C10A C16A |
| 20 Вт 70 110 98 158 |
| 30 Вт 46 74 66 104 |
| Модуль через автоматические выключатели LSS 40 Вт 35 55 49 78 |
| 50 Вт 28 44 39 62 |
| 60 Вт 23 37 34 52 |
| Фотометрическая система |
| Светодиоды: SMD2835 (1 Вт) |
|
CCT (Коррелированная цветовая температура): фиксированная CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT на выбор (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K на выбор)
|
| CRI (Индекс цветопередачи): >80Ra стандартно (доступно >90Ra для повышенной цветопередачи) |
| Фотобиологическая безопасность: RG0 (без риска) |
| EEC (Класс энергоэффективности): A++ |
| SDCM (Стандартное отклонение согласования цветов): ＜5 (SDCM<3 опционально) |
|
UGR (4H, 8H): 24.9 (поперечный)
23.4 (продольный)
|
| Угол луча: 120° |
| Средний полезный срок службы светильника: 62 000 часов (L80B10) |
| Сохранение светового потока в конце срока службы >70% |
| Световая отдача: 130 лм/Вт (PROLine) | 160 лм/Вт (PRIMELine) на выбор |
| Длина 2 фута/600 мм 4 фута/1200 мм 5 футов/1500 мм |
| Номинальная мощность: 20 Вт 30 Вт 30 Вт 40 Вт 42 Вт DIP(20~42 Вт) 40 Вт 60 Вт 62 Вт DIP(30~62 Вт) |
| (PRO) 2600 лм 3900 лм 3900 лм 5200 лм Макс. 5460 лм 5200 лм 7800 лм Макс. 8060 лм |
Полезный световой поток
@ 5000K, CRl>80 (PRIME) 3200 лм 4800 лм 4800 лм 6400 лм Макс. 6720 лм 6400 лм 9600 лм Макс. 9920 лм |
| Условия эксплуатации |
| Рабочая температура / влажность: -20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, без конденсации |
| Температура / влажность хранения: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, без конденсации |
| Средний полезный ресурс светодиодов L90B10: ≥0.96 |
| Номинальный расчетный срок службы (Tp <70℃): до 100 000 ч |
| Наработка на отказ драйвера (MTBF): 500 000 ч, MIL-HDBK-217F (25℃) |
| Виброустойчивость: 10~500 Гц, 5G 12 мин / 1 цикл, продолжительность 72 мин. по каждой из осей X, Y, Z |
| Акустический шум: ＜25 дБ (расстояние 30 см, стандартная работа) |
| Гарантия: 5 лет (с возможностью продления до 7 лет) |
| Сертификаты |
| Международные сертификаты: внесен в реестры ENEC | CE | RoHS | D-mark | KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы безопасности: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы по ЭМС: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Допустимое отклонение светового потока, мощности и цветовой температуры составляет ±5%, 5000K и CRl>80.
* Угол рассеивания, кривая силы света и световая отдача были протестированы в соответствии со стандартом EN ISO 17025:2005 для серии стандартов EN13032 и стандарта LM-79.
* Актуальная информация о продукции и общие условия гарантии доступны на нашем сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных артикулов указана в паспорте изделия.
* Значения могут изменяться в зависимости от биннинга светодиодов.
* Параметры в паспорте изделия приведены для Ta=25°C на основе 4000K/80Ra, энергоэффективность на 10% выше при 70Ra

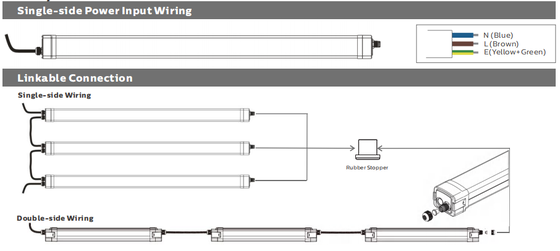

Шлейфовое соединение:

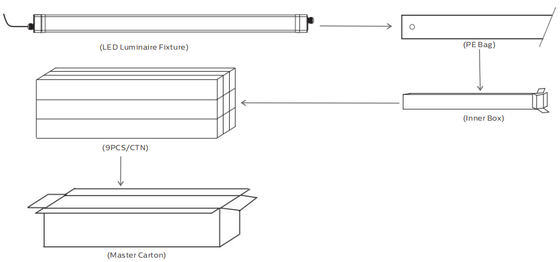

| Длина/мм Внутренняя коробка Внешняя коробка Кол-во/кор. Вес нетто шт. Вес брутто/кор. |
| 2 фута/600 670x90x80 мм 685x285x265 мм 9 ШТ 1,6 кг 16,9 кг |
| 4 фута/1200 1270x90x80 мм 1285x285x265 мм 9 ШТ 2,4 кг 23,9 кг |
| 5 футов/1500 1570x90x80 мм 1585x285x265 мм 9 ШТ 3,4 кг 33,6 кг |
Пожалуйста, ознакомьтесь со всеми приведенными ниже инструкциями перед установкой:
* Во избежание поражения электрическим током убедитесь, что электропитание отключено перед началом монтажа.
* Светильник должен устанавливаться и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальными электротехническими нормами и соответствующими местными правилами.
* Аккуратно распакуйте и осмотрите светильник, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть изделия была повреждена при транспортировке.
* Если светильник поврежден, не используйте его!
Заявление:
В соответствии с Международным стандартом для светодиодных светильников компания DUALRAYS официально заявляет, что серия подвесных светодиодных светильников DUALRAYS (UFO Highbay) предназначена исключительно для использования внутри помещений или в нейтральной полуоткрытой среде. При соблюдении этих условий DUALRAYS предоставляет полную гарантию на продукцию.
Любое использование в агрессивных средах, включая высокие/низкие температуры, высокую влажность, высокую соленость, высокое содержание аммиака и т. д., не допускается без официального подтверждения производителя. В случае ненадлежащего применения гарантийные обязательства аннулируются.
