* Светодиоды SAN'AN SMD2835 высокой яркости, драйвер TRIDONIC/ без SELV, высокий PF, без мерцания, опциональная регулировка питания DIP-переключателем;;

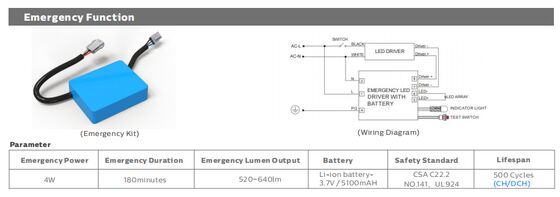

* Готовность к датчику движения и аварийному режиму, датчик и аварийный режим Plug & Play;

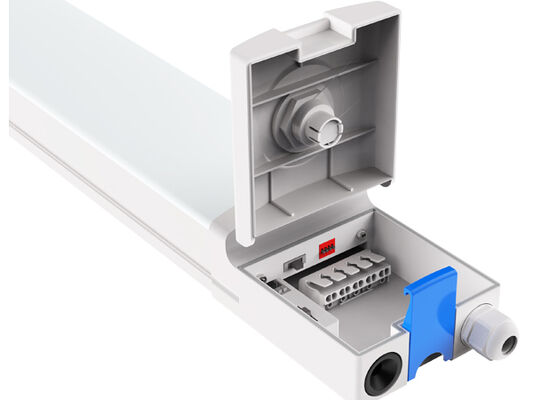

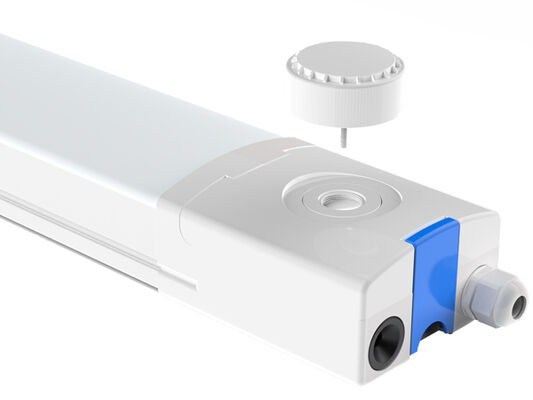

* Конструкция торцевого колпачка с защелкой, быстро и удобно открывать и повторно фиксировать для проводки, значительно повышает эффективность и экономит затраты на рабочую силу;;
* Защита IP65 / IK10;
* Угол луча 120°;
* Опционально одиночная или двойная проводка;
* Несколько вариантов установки: подвесной, настенный;
* Различные интеллектуальные элементы управления: 1-10 В, DALI, датчик движения, датчик дневного света, Zigbee и аварийный режим;
* 3 варианта CCT (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Опционально однофазный (L/N/E) или трехфазный (L1/L2/L3/N/FG);
* Отсутствие УФ-излучения или ИК-излучения и полное отсутствие ртути;
* L80/B10 @ 61.000 ч;

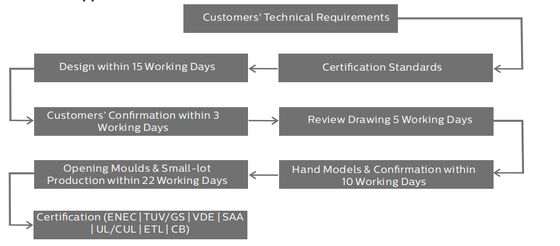

* Поддержка индивидуальной настройки для специальных проектов;
Опции:
> Драйвер: / TRIDONIC /BOKE, драйвер без SELV с опциональной технологией DIP.
> 3 варианта CCT (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

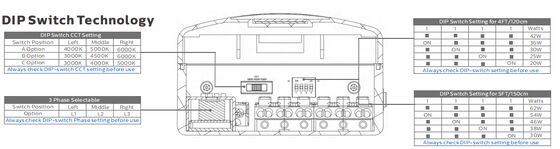

> Переключаемое питание DIP;
> Управление и диммирование: 1-10 В, DALI, датчик движения, датчик дневного света, Zigbee и аварийный режим;
> Установка: потолочный монтаж | Подвесной | Поворотный настенный монтаж;
> Замена люминесцентных NCF;

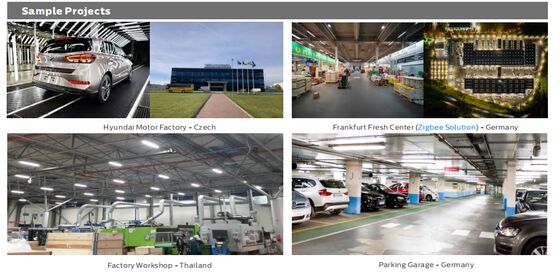

> Мастерские и склады;
> Гаражи и автостоянки;
> Спортивные сооружения;
> Коридор/Галерея/Коридор;
> Наружные и внутренние помещения;
| Длина/мм Размер A / мм Размер B / мм Размер C / мм Размер C / мм |
| 600 2 фута/605 620 102 54 |
| 1200 4 фута/1205 1220 102 54 |
| 1500 5 футов/1505 1520 102 54 |
| Общая система |
| Материал корпуса: экструдированный ПК в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ-излучения (IK10) |
| Материал рассеивателя: экструдированный ПК в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ-излучения (IK10) |

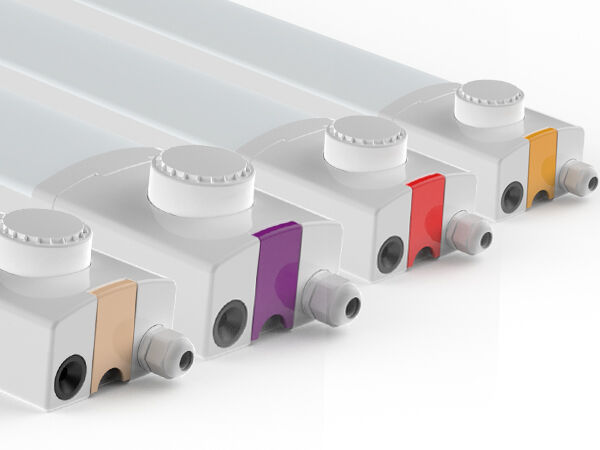

| Цвет корпуса: белый (RAL9016), другие цвета опционально |
| Уплотнительные прокладки: силиконовая пена |
Теплоотвод светодиодов: через безреберный корпус светильника из алюминия 6063, без проводящих жидкостей. Пассивное конвекционное рассеивание
обеспечивающее тепловой контакт со светодиодными модулями через высокопроводящую бессвинцовую паяльную пасту |
| Защита от конденсации: клапан выравнивания давления для обеспечения выпуска влаги, предотвращения конденсации и поддержания герметичности светильника по IP |
| Отделка: электростатическое напыление и сублимация в печи. Устойчивость к коррозии |
| Рекомендуемая высота монтажа: 2 - 8 метров |
| Обслуживание: быстросъемный торцевой колпачок для легкой установки |
| Драйвер: постоянный ток с опциональной регулировкой мощности с помощью DIP-переключателя, встроенный в светильник, предварительно подключен |
| Управление диммированием: ВКЛ-ВЫКЛ | диммирование 1-10 В | DALI-2 | Mesh | Zigbee | Casambi |
| IP (степень защиты от проникновения): IP65 |
| IK (ударопрочность): IK10 |
| Класс защиты: Класс Ⅰ |
| Испытание раскаленной проволокой: 850°C (менее 30 с) |
| Кабельный ввод: кабельный ввод M20 (нейлон) |
| Установка: потолочный монтаж | Подвесной | Поворотный настенный монтаж |

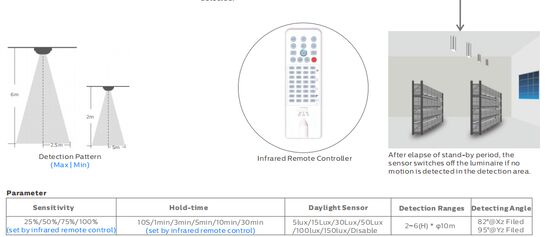

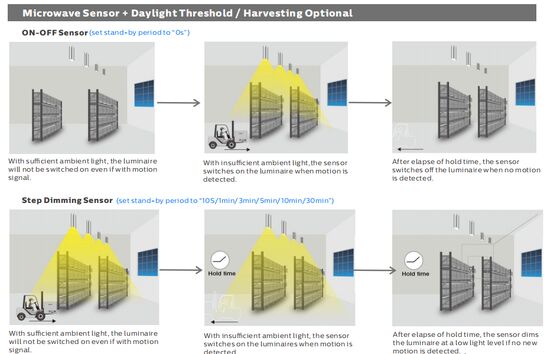

| Интеллектуальная функция: датчик PIR | Микроволновый датчик | Аварийный режим |
| Электрическая система |
| Сквозная проводка: провода 3*1,5 мм2 | 5*1,5 мм2 | 3*2,5 мм2 | 5*2,5 мм2 для опции |
| Основное напряжение: 220~240 В переменного тока/ 50/60 Гц, 180-264 В постоянного тока |
| Коэффициент мощности (PF): ≥0,96 |
| Общий коэффициент гармонических искажений (THD): ＜10% |
| Тип выхода: без SELV (неизолированный) |
| Коэффициент мерцания: ＜1% |
| Показатель стробоскопической видимости (SVM): ＜0,4 |
| Воспринимаемость стробоскопических эффектов (Pst): ＜1 |
| Клеммное соединение: быстросъемный торцевой колпачок для легкой установки, раздвижной лоток для легкой замены и обслуживания опционально |
| Мощность светильников B10A B16A C10A C16A |
| 20 Вт 70 110 98 158 |
| 30 Вт 46 74 66 104 |
| Модуль через автоматические выключатели LSS 40 Вт 35 55 49 78 |
| 50 Вт 28 44 39 62 |
| 60 Вт 23 37 34 52 |
| Система фотометрии |
| Светодиоды: SMD2835 (1 Вт) |
|
CCT (коррелированная цветовая температура): Одно CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 варианта CCT (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K на выбор)
|
| CRI (индекс цветопередачи): >80Ra для стандартного (>90Ra для более высокого CRI) |
| Фотобиологическая безопасность: RG0 (освобождено от риска) |
| EEC (класс энергоэффективности): A++ |
| SDCM (стандартное отклонение соответствия цвета): ＜5 (SDCM<3 опционально) |
|
UGR (4H, 8H) : 24,9 (перекрестный)
23,4 (продольный)
|

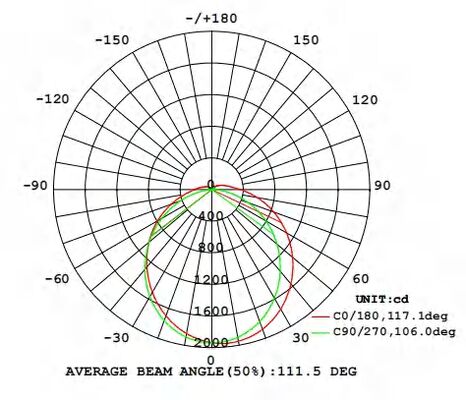

| Угол луча: 120° |
| Средний срок службы светильника: 61 000 часов (L80B10) |
| Сохранение светового потока в конце срока службы >70% |
| Световая отдача: 130LPW (PROLine) | 160LPW (PRIMELine) опционально |
| Длина 2FT/600 мм 4FT/1200 мм 5FT/1500 мм |
| Номинальная мощность: 20 Вт 30 Вт 30 Вт 40 Вт 42 Вт DIP(20~42 Вт) 40 Вт 60 Вт 62 Вт DIP(30~62 Вт) |
| (PRO) 2600 лм 3900 лм 3900 лм 5200 лм Макс. 5460 лм 5200 лм 7800 лм Макс. 8060 лм |
Поставляемые люмены
@ 5000K, CRl>80 (PRIME) 3200 лм 4800 лм 4800 лм 6400 лм Макс. 6720 лм 6400 лм 9600 лм Макс. 9920 лм |
| Условия эксплуатации |
| Рабочая температура / влажность: -20~ +60℃ (-4°F ~ 140°F) / 5~85% относительной влажности, без конденсации |
| Температура хранения / влажность: -40~ +80℃ (-40°F ~ 176°F) / 5~85% относительной влажности, без конденсации |
| Среднее полезное время работы светодиодов L90B10: ≥0,96 |
| Номинальный срок службы (Tp <70℃): до 100 000 ч |
| MTBF драйвера: 500 000 ч, MIL-HDBK-217F (25℃) |
| Виброустойчивость: 10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый вдоль осей X, Y, Z |
| Акустический шум: ＜25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет (возможно продление до 7 лет) |
| Сертификаты |
| Глобальный сертификат: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы безопасности: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Допуск на световой поток, допуск на мощность и допуск на цветовую температуру ±5%, 5000K и CRl>80.
* Световой луч, распределение интенсивности света и световая эффективность были проверены в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальную информацию о продукте и общие условия гарантии можно найти на нашем веб-сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана в паспорте изделия.
* Значения могут быть изменены из-за сортировки светодиодов.
* Параметры в паспорте указаны для Ta=25°C, на основе 4000K/80Ra, на 10% выше эффективности при 70Ra
Последовательное соединение:
| Длина/мм Внутренняя коробка Внешняя коробка QTY”/CTN Единица измерения N.W G.W/Коробка |
| 600 670x106x65 мм 685x333x220 мм 9 шт. 1,6 кг 16,9 кг |
| 1200 1270x106x65 мм 1385x333x220 мм 9 шт. 2,4 кг 23,9 кг |
| 1500 1570x106x65 мм 1685x333x220 мм 9 шт. 3,4 кг 33,6 кг |
Пожалуйста, прочтите все инструкции ниже перед установкой:
* Во избежание поражения электрическим током убедитесь, что питание выключено перед установкой.
* Светильник должен устанавливаться и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальным электротехническим кодексом и соответствующими местными нормами.
* Распакуйте и внимательно осмотрите светильник, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть продукта была повреждена во время транспортировки.
* Если светильник поврежден, не используйте его!
Заявление:
В соответствии с Международным стандартом светодиодных светильников, компания DUALRAYS официально заявляет, что продукты серии DUALRAYS LED Highbay Light (UFO Highbay) разрешено применять только во внутренней или полунаружной нейтральной среде. Между тем, DUALRAYS обещает полную гарантию на продукцию.
Любое применение в суровых условиях, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокий уровень аммиака и т. д., не допускается без официального подтверждения от производителя. В случае неправильного применения гарантия больше не действует.
