* Светодиоды SAN'AN SMD2835 высокой яркости, драйвер BOKE/LIFUD без SELV с высоким коэффициентом мощности и отсутствием мерцания;

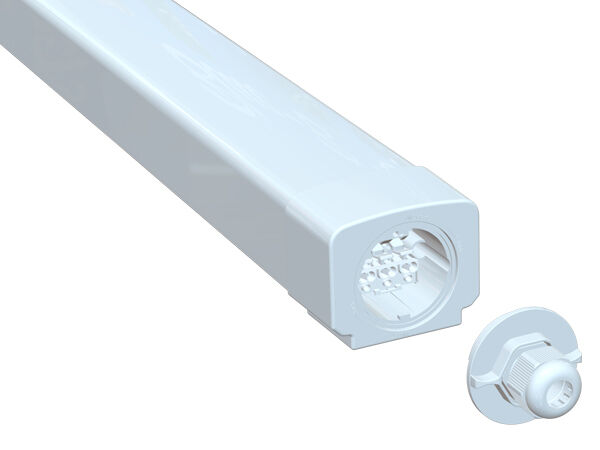

* Инновационная конструкция торцевой крышки с быстрой защелкой обеспечивает чрезвычайно быструю установку и обслуживание, экономию трудозатрат на 40%;
* Внешний клеммный блок необходим для простого и быстрого подключения кабеля питания;
* Защита IP65/ИК10;
* Угол луча 120°;
*Возможность подключения одной проводки;
* Несколько установок: подвес, потолочный монтаж (опционально);

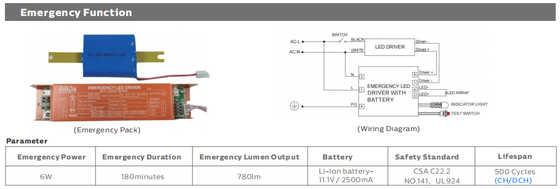

* Различное интеллектуальное управление: 1–10 В, DALI2, датчик движения, датчик дневного света, Zigbee и аварийная ситуация;
* Нет УФ или ИК и полностью не содержит ртути;
* L80/B10 @ 54 000 часов;
* Индивидуальная поддержка для специальных проектов;
Параметры:
> Драйвер: TRIDONIC / PHILIPS / BOKE Драйвер без SELV с опциональной технологией DIP.
> Управление и регулировка яркости: 1–10 В, DALI2, датчик движения, датчик дневного света, Zigbee и аварийная ситуация;

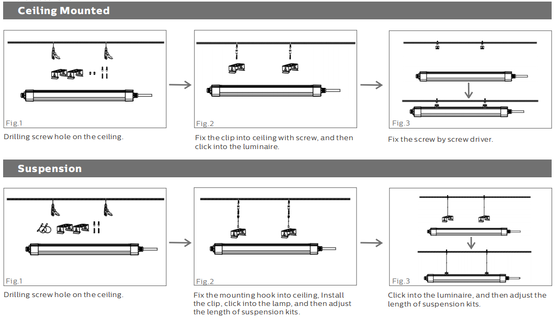

> Установка: подвес, потолочный монтаж опционально;
> Требуется 3/5-полюсный быстроразъемный разъем;
> Замена флуоресцентного NCF;

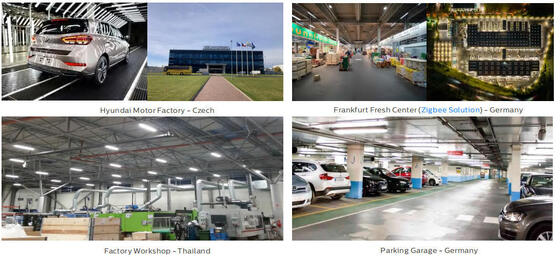

> Мастерские и склад;
> Гараж и автостоянки;
> Спортивный комплекс;
> Коридор/Галерея/Коридор;
> Открытые и закрытые локации;
| Длина/мм Размер A/мм Размер B/мм Размер C/ммРазмер С/мм |
| 600 2 фута/600 624 74 63 |
| 1200 4 фута/1200 1224 74 63 |
| 1500 5 футов/1500 1524 74 63 |
| Общая система |
| Материал корпуса: экструдированный ПК в соответствии со стандартом UNE-EN ISO 21305-1:2020, условно УФ-фильтр (IK10). |
| Материал рассеивателя: Экструдированный ПК в соответствии со стандартом UNE-EN ISO 21305-1:2020, условно УФ-фильтр (IK10). |
| Цвет корпуса: Белый (RAL9016), другие цвета по запросу. |
| Уплотнительные прокладки: Силиконовая пена |
Рассеяние тепла светодиодами: Через корпус светильника из 6063 AL без ребер, без проводящих жидкостей. Пассивное рассеивание конвекции
обеспечение теплового контакта со светодиодными модулями за счет высокопроводящей бессвинцовой паяльной пасты |
| Защита от конденсации: клапан балансировки давления для обеспечения удаления влаги, предотвращения образования конденсата и поддержания IP-плотности светильника. |
| Отделка: электростатическое напыление и сублимация в печи. Устойчивость к коррозии |
| Рекомендуемая высота установки: 2–8 метров. |
| Техническое обслуживание: быстрозавинчивающаяся торцевая крышка для легкой установки. |
| Драйвер: постоянный ток с дополнительной регулировкой мощности с помощью DIP-переключателя, встроен в светильник, предварительно подключен. |
| Управление затемнением: ВКЛ-ВЫКЛ | затемнение 1-10 В | ДАЛИ-2 | сетка | Зигби | Касамби |
| IP (степень защиты): IP65 |
| IK (Ударопрочность): IK10 |
| Класс защиты: Класс Ⅰ |
| Светящаяся проволока: 850°C (до 30 с) |
| Кабельный ввод: Кабельный ввод M20 (нейлон) |
| Монтаж: Потолочный | Подвеска | Поворотный настенный |

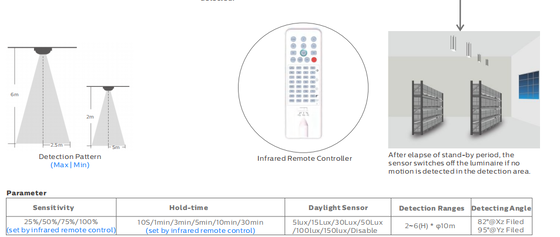

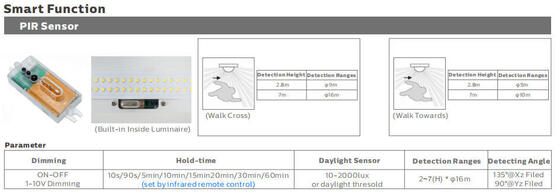

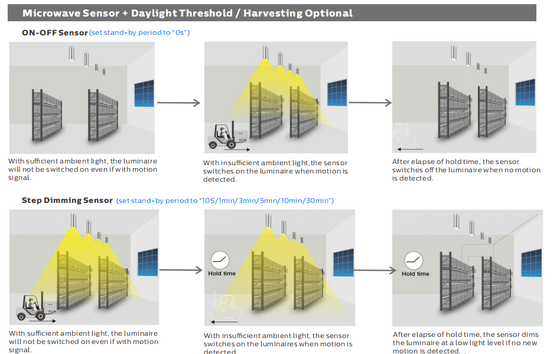

| Умная функция: PIR-датчик | Микроволновой датчик | Чрезвычайная ситуация |
| Электрическая система |

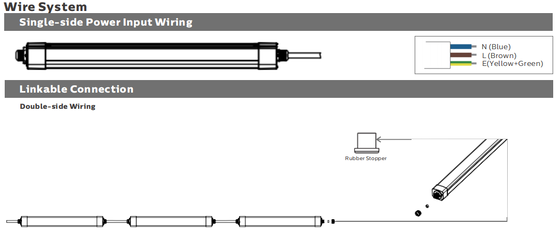

| Сквозная проводка: 3*1,5 мм2 | 5*1,5 мм2 | 3*2,5 мм2 | Провода 5*2,5 мм2 на выбор |
| Основное напряжение: 220–240 В переменного тока/50/60 Гц, 180–264 В постоянного тока |
| Коэффициент мощности (PF): ≥0,96 |
| Суммарные гармонические искажения (THD): <10 % |
| Тип выхода: Non-SELV (неизолированный) |
| Коэффициент мерцания: <1% |
| Стробоскопическая мера видимости (SVM): <0,4 |
| Восприятие стробоскопических эффектов (Pst): <1 |
| Терминальное соединение: быстрозащелкивающаяся торцевая крышка для легкой установки, выдвижной лоток для шестерен для легкой замены и технического обслуживания (опционально). |
| Светильники Power B10A B16A C10A C16A |
| 20 Вт 70 110 98 158 |
| 30 Вт 46 74 66 104 |
| Модуль через автоматические выключатели LSS 40 Вт 35 55 49 78 |
| 50 Вт 28 44 39 62 |
| 60 Вт 23 37 34 52 |
| Фотометрическая система |
| Светодиоды: SMD2835 (0,5 Вт) |
| CCT (коррелированная цветовая температура): одиночная CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (индекс цветопередачи): >80Ra для стандартного варианта (доступен >90Ra для более высокого CRI) |
| Фотобиологическая безопасность: RG0 (освобожден от риска) |
| EEC (Класс энергоэффективности): A++ |
| SDCM (стандартное отклонение согласования цветов): <5 (SDCM<3 опционально) |
|
UGR (4H, 8H): 24,9 (Крест)
23,4 (Продольный)
|

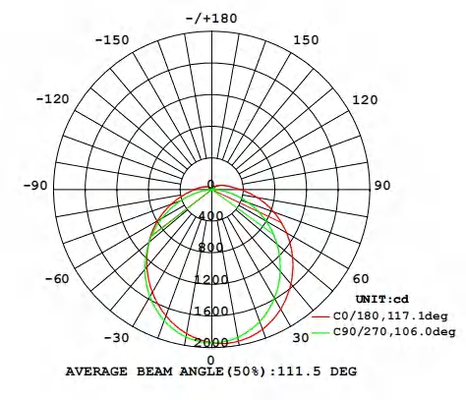

| Угол луча: 120° |
| Средний срок службы светильника: 54 000 часов (L80B10) |
| Поддержание просвета при eol >70% |
| Световая отдача: 130LPW (PROLine) | 160LPW (PRIMELine) Опционально |
| Длина 2 фута/600 мм 4 фута/1200 мм 5 футов/1500 мм |
| Номинальная мощность: 20 Вт, 30 Вт, 30 Вт, 40 Вт, 42 Вт, DIP (20–42 Вт), 40 Вт, 60 Вт, 62 Вт, DIP (30–62 Вт) |
| (ПРО) 2600лм 3900лм 3900лм 5200лм Макс. 5.460лм 5.200лм 7.800лм Макс. 8.060лм |
Доставлено люменов
при 5000K, CRl>80 (PRIME) 3200лм 4800лм 4800лм 6400лм Макс. 6.720лм 6.400лм 9.600лм Макс. 9.920лм |
| Условия эксплуатации |
| Рабочая температура/влажность: -20~+60℃ (-4°F ~ 140°F) / 5~85% относительной влажности, без конденсации |
| Температура хранения/влажность: -40~+80℃ (-40°F ~ 176°F) / 5~85% относительной влажности, без конденсации. |
| Среднее время полезного использования светодиода L90B10: ≥0,96 |
| Номинальный срок службы (Tp <70 ℃): до 100 000 ч. |
| Драйвер MTBF: 500.000H, MIL-HDBK-217F (25 ℃) |
| Устойчивость к вибрации: 10 ~ 500 Гц, 5G 12 минут/1 цикл, период 72 минуты. Каждый вдоль осей X,Y,Z |
| Акустический шум: <25 дБ (расстояние 30 см, нормальный режим работы) |
| Гарантия: 3 года |
| Сертификаты |
| Глобальный сертификат: ENEC | CE | РоХС | D-марка | Листинг KEMA-KEUR, SAA | C-тик | РКМ | КБ | ETL/CETL | DLC Премиум |
| Директивы по безопасности: EN 60598-1 | ЕН 60598-2-3 | ЕН 62493 | МЭК 62471 |
| Директивы по ЭМС: EN 55015 | ЕН 61547 | ЕН 61000-3-2 | ЕН 61000-3-3 | ЕН 61347-2-13 | ЕН 61347-1 | ЕН 62384 |
| Другие директивы: IEC 62262 | ЕН 13032-4 | ЕН 62717 | ЕН 6272-1 | EN6272-2-1 | ЕН 61643-11 |
* Допуск светового потока, допуск мощности и цветовой температуры ±5%, 5000K и CRl>80.
* Световой луч, распределение силы света и светоотдача были проверены в соответствии со стандартом EN ISO 17025:2005 для серии норм EN13032 и стандартом LM-79.
* Актуальную информацию о продукте и общие условия гарантии можно найти на нашем веб-сайте www.DUALRAYS.com.
* Подробная информация о световых потоках и мощности по отдельным показателям указана в паспорте изделия.
* Значения могут быть изменены в связи с объединением светодиодов.
* Параметры в паспорте указаны для Ta=25°C, исходя из 4000K/80Ra, эффективность на 10% выше при 70Ra.

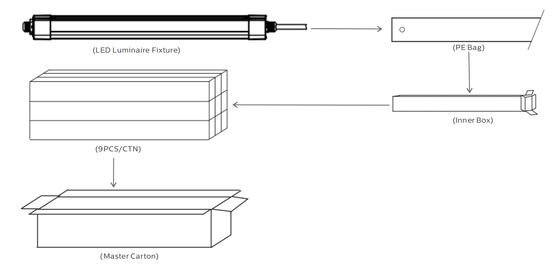

| Длина/ммВнутренняя коробка Внешняя коробка Кол-во”/CTN NW GW/коробка |
| 600 660x80x70 мм 700x280x290 мм 9 шт. 0,8 кг 11,2 кг |
| 1200 1260x80x70 мм 1400x280x290 мм 9 шт. 1,6 кг 17,4 кг |
| 1500 1560x80x70 мм 1600x280x290 мм 9 шт. 1,9 кг 19,8 кг |
Перед установкой прочтите все инструкции ниже:
* Во избежание поражения электрическим током перед установкой убедитесь, что источник питания отключен.
* Лампу должен устанавливать и эксплуатировать квалифицированный электрик или техник в соответствии с Национальными электротехническими нормами и соответствующими местными правилами.
* Распакуйте и внимательно осмотрите лампу, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть изделия была повреждена во время транспортировки.
* Если лампа повреждена, не используйте ее!
Заявление:
В соответствии с Международным стандартом светодиодных светильников, здесь DUALRAYS официально заявляет, что продукцию серии DUALRAYS LED Highbay Light (UFO Highbay) разрешается применять только в нейтральной среде внутри или полунаружно. При этом DUALRAYS обещает полную гарантию на свою продукцию.
Любое применение в суровых условиях окружающей среды, включая высокие/низкие температуры, высокую влажность, высокую соленость, высокое содержание аммиака и т. д., не допускается без официального подтверждения производителя. В случае любого неправильного применения гарантия больше не распространяется.
