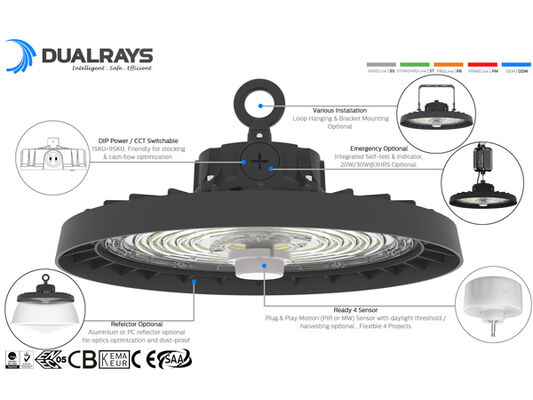

* ADC12 Литой под давлением алюминий, цельная ковка, отличная теплопроводность;
* Светодиоды SAN'AN/LUMILEDS высокой яркости SMD2835, драйвер собственной разработки DUALRAYS или драйвер SOSEN/ Дополнительно;
* Защита IP65/ИК08;
* Угол луча 60°/90°/120° опционально;
* Коррозионностойкое порошковое покрытие;
*Несколько установок: подвешивание на петле, потолочный монтаж, настенный монтаж;

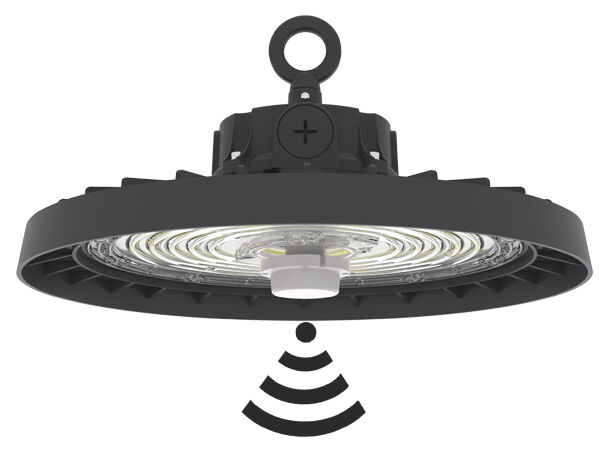

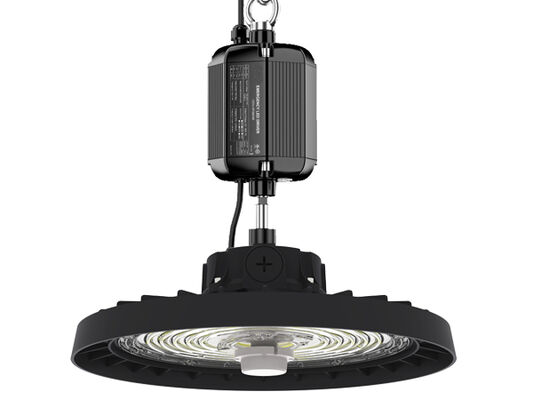

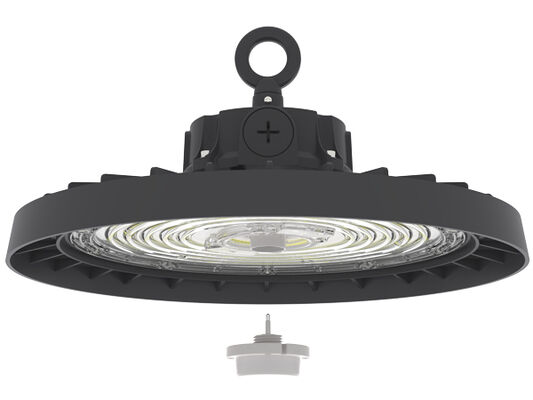

* Различное интеллектуальное управление: 1-10 В, датчик движения, датчик дневного света, Zigbee и аварийная ситуация;
* 3 CCT опционально (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Переключаемая мощность DIP в стандартной комплектации (100%-80%-60%);
* Нет УФ или ИК и полностью не содержит ртути;
* L80/B10 @ 58 000 часов;
* Индивидуальная поддержка для специальных проектов;
Параметры:
> Драйвер: DUALRAYS Встроенный драйвер собственной разработки, тонкий дизайн, прочный и компактный.
> 3 CCT опционально;
> Переключаемая мощность DIP (100%-80%-60%);
> Элементы управления и затемнения: 1–10 В, датчик движения, датчик дневного света, Zigbee и аварийная ситуация;

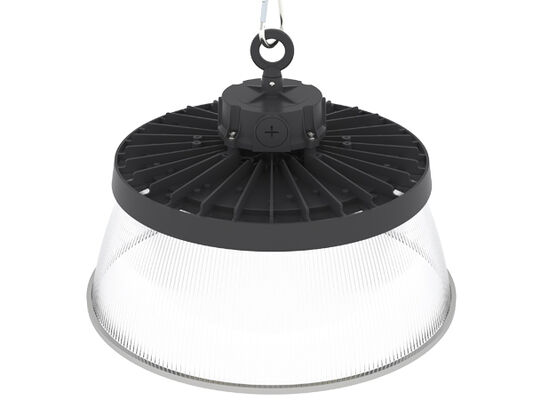

> Отражатель: отражатель ПК с креплением на защитную трубу или без него.
> Установка: Подвешивание на петле, Потолочное крепление, Настенное крепление;
> Замена традиционного источника света HID или MH;
> Заводские цеха и производственные помещения;
> Склады и логистические залы;
> Хозяйственные магазины и мегамаркеты;
> Стадионы и другие спортивные сооружения;
> Традиционная замена лампы;

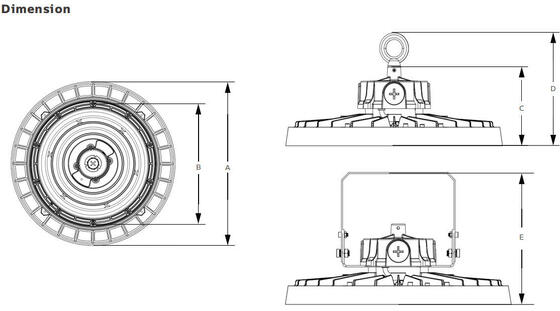

| Мощность/Вт Размер A / мм Размер B / мм Размер C / мм Размер D / мм Размер E / мм |
| 100 φ235 φ184 108 147 186 |
| 150 φ290 φ226 117 156 195 |
| 200 φ345 φ265 119 158 197 |
| Общая система |
Материал корпуса: алюминий ADC12, отлитый под высоким давлением, EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 согласно стандарту UNE EN 1706 с порошковым покрытием |
| Материал рассеивателя: литой ПК в соответствии со стандартом UNE-EN ISO 294-2:2019, условно УФ-фильтр (IK08). |
| Цвет корпуса: черный металлик (RAL9017), другие цвета по запросу. |
| Уплотнительные прокладки: Силиконовая пена |
| Рассеяние тепла светодиодами: через корпус светильника ADC12 AL без ребер, без проводящих жидкостей. Пассивное рассеивание конвекции, обеспечивающее тепловой контакт со светодиодными модулями посредством паяльной пасты с высокой проводимостью, не содержащей свинца. |
| Оптическая система: линзовая оптика, ПК/алюминиевый отражатель (опционально) |
Отделка: Покрытие из полиэфирной порошковой краски, напыленное электростатическим способом и сублимированное в печи, устойчивое к
коррозия |
| Рекомендуемая высота установки: 5–15 метров. |
| Техническое обслуживание: светодиод не заменяется, драйвер сменный. |
| Драйвер: постоянный ток с дополнительной регулировкой мощности с помощью DIP-переключателя, встроен в светильник, предварительно подключен. |
| Управление затемнением: ВКЛ-ВЫКЛ | затемнение 1-10 В | ДАЛИ-2 | Зигби |
| IP (степень защиты): IP65 |
| IK (Ударопрочность): IK08 |
| Класс защиты: Класс Ⅰ |
| Светящаяся проволока: 750°C (до 30 с) |
| Кабельный ввод: пластик M20x1,5 – IP68 | Пластик M25x1,5 – IP68 (опция) |
| Установка: Подвешивание на петле | Монтаж кронштейна |
Умная функция: PIR-датчик с порогом дневного света | Микроволновой датчик с порогом дневного света или дневным светом
сбор урожая| Чрезвычайная ситуация |
| Коэффициент светоотдачи вверх: ULOR 0 |
| Коэффициент светоотдачи вниз: DLOR 100% |
| Электрическая система |
| Электрическое подключение: 0,3 м 3*1,0 мм2 в качестве подставки, макс. 3x2,5 мм2 + 2x1,5 мм2 провод затемнения, свободные концы проводов, провод индивидуальной длины с вилкой ЕС/Австралии/США (опция) |
| Основное напряжение: 100–277 В переменного тока/50/60 Гц, 140–280 В постоянного тока |
| Коэффициент мощности (PF): ≥0,97 |
| Суммарные гармонические искажения (THD): <20 % |
| Защита от перенапряжения: DM: 6 кВ, CM: 6 кВ, критерий B |
УЗИП (дополнительно): устройство защиты от переходных перенапряжений типа 2, 10 кВ и 20 кА. Последовательное соединение с термопредохранителем
разъединитель для более эффективной защиты в конце срока службы |
| Тип выхода: Non-SELV (неизолированный) |
| Коэффициент мерцания: <1%, чувствительность стробоскопических эффектов (Pst) <1 |
| Стробоскопическая мера видимости (SVM): <0,4 |
| Восприятие стробоскопических эффектов (Pst): <1 |
| Светильники Power B10A B16A C10A C16A |
| 100 Вт 6 10 11 17 |
| Модуль через автоматические выключатели LSS 150 Вт 4 6 6 10 |
| 200 Вт 3 5 6 8 |
| Фотометрическая система |

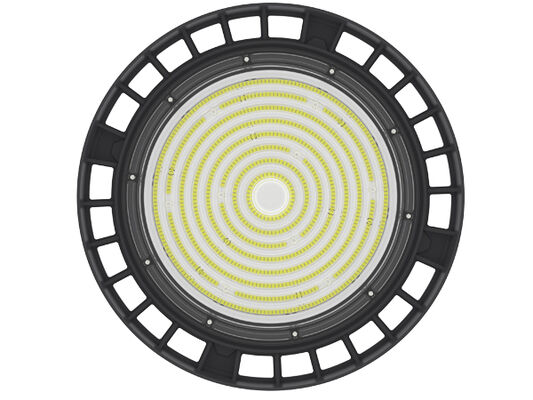

| Светодиоды: SMD2835 (1 Вт) |
|
CCT (коррелированная цветовая температура): одинарная CCT (3000K | 4000K | 5000K | 5700K |6500K)
3CCT опционально (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K на выбор)
|
| CRI (индекс цветопередачи): >80Ra для стандартного варианта (доступен >90Ra для более высокого CRI) |
| Фотобиологическая безопасность: RG0 (освобожден от риска) |
| EEC (Класс энергоэффективности): A++ |
| SDCM (стандартное отклонение согласования цветов): <5 (SDCM<3 опционально) |
|
UGR (4H, 8H): 33,9 (Крест)
33,9 (продольный)
|
| Угол луча: 60° | 90° | 120° Опционально |
| Средний срок службы светильника: 58 000 часов (L80B10) |
| Поддержание просвета при eol >70% |
| Световая отдача: 150LPW (PROLine) | 170LPW (ПРАЙМЛайн) | 190LPW (ULTRALine) Опционально |
| Номинальная мощность: 100 Вт DIP (60/80 Вт/100 Вт) 150 Вт DIP (100 Вт/120 Вт/150 Вт) 200 Вт DIP (120 Вт/150 Вт/200 Вт) |
| (ПРО) Макс. 15 000 лм Макс. 22.500лм Макс. 30.000лм |
|
Доставлено люменов
@ 5000K, CRl>80 (PRIME) Макс. 17.000лм Макс. 25.500лм Макс. 34.000лм
|
| (УЛЬТРА) Макс. 19.000лм Макс. 28.500лм Макс. 38.000лм |
| Условия эксплуатации |
| Рабочая температура/влажность: -30~+60℃ (-22°F ~ 140°F) / 5~85% относительной влажности, без конденсации. |
| Температура хранения/влажность: -30~+80℃ (-22°F ~ 176°F) / 5~85% относительной влажности, без конденсации. |
| Среднее время полезного использования светодиода L80B10: ≥100 000 ч. |
| Номинальный срок службы (Tp <70 ℃): до 100 000 ч. |
| Драйвер MTBF: 198.000H, MIL-HDBK-217F (25 ℃) |
| Устойчивость к вибрации: 10 ~ 500 Гц, 5G 12 минут/1 цикл, период 72 минуты. Каждый вдоль осей X,Y,Z |
| Акустический шум: <25 дБ (расстояние 30 см, нормальный режим работы) |
| Гарантия: 5 лет (с возможностью продления до 7 лет) |
| Сертификаты |
| Глобальный сертификат: ENEC | CE | РоХС | D-марка | Листинг KEMA-KEUR, SAA | C-тик | РКМ | КБ | ETL/CETL | DLC Премиум |
| Директивы по безопасности: EN 60598-1 | ЕН 60598-2-3 | ЕН 62493 | МЭК 62471 |
| Директивы по ЭМС: EN 55015 | ЕН 61547 | ЕН 61000-3-2 | ЕН 61000-3-3 | ЕН 61347-2-13 | ЕН 61347-1 | ЕН 62384 |
| Другие директивы: IEC 62262 | ЕН 13032-4 | ЕН 62717 | ЕН 6272-1 | EN6272-2-1 | ЕН 61643-11 |
* Допуск светового потока, допуск мощности и цветовой температуры ±5%, 5000K и CRl>80.
* Световой луч, распределение силы света и светоотдача были проверены в соответствии со стандартом EN ISO 17025:2005 для серии норм EN13032 и стандартом LM-79.
* Актуальную информацию о продукте и общие условия гарантии можно найти на нашем веб-сайте www.DUALRAYS.com.
* Подробная информация о световых потоках и мощности по отдельным показателям указана в паспорте изделия.
* Значения могут быть изменены в связи с объединением светодиодов.
* Параметры в паспорте указаны для Ta=25°C, исходя из 4000K/80Ra, эффективность на 10% выше при 70Ra.
1. Сначала ВЫКЛЮЧИТЕ светильник.
2. Осторожно снимите крышку IP65 вручную.
3. Вручную отрегулируйте ползунковый переключатель в нужное положение. НЕ используйте металлические инструменты.
4. Установите крышку IP65 на место.
5. Включите светильник.
Закрепление/закрепление петли. Крепление на крючок/петлю.
Крепление кронштейна к светильнику. Монтаж на поверхности/потолке
Выключите питание, подключите провод переменного тока.
Подключение затемнения (с регулируемым драйвером)
1. Совместим с затемнением 0-10 В.
2. Подключите провода, как показано на схеме выше.
| Мощность/Вт Внутренняя коробка Внешняя коробка Кол-во”/CTN Блок NW GW/коробка |
| 100 260x260x150 мм 790x273x282 мм 5 шт. 2,4 кг 14,5 кг |
| 150 300x300x150 мм 790x313x322 мм 5 шт. 2,6 кг 14,9 кг |
| 150 350x350x150 мм 790x363x372 мм 5 шт. 2,9 кг 15,6 кг |
Перед установкой прочтите все инструкции ниже:
* Во избежание поражения электрическим током перед установкой убедитесь, что источник питания отключен.
* Лампу должен устанавливать и эксплуатировать квалифицированный электрик или техник в соответствии с Национальными электротехническими нормами и соответствующими местными правилами.
* Распакуйте и внимательно осмотрите лампу, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть продукта была повреждена во время транспортировки.
* Если лампа повреждена, не используйте ее!
Заявление:
В соответствии с Международным стандартом светодиодных светильников, здесь DUALRAYS официально заявляет, что продукцию серии DUALRAYS LED Highbay Light (UFO Highbay) разрешается применять только в нейтральной среде внутри или полунаружно. При этом DUALRAYS обещает полную гарантию на свою продукцию.
Любое применение в суровых условиях окружающей среды, включая высокие/низкие температуры, высокую влажность, высокую соленость, высокое содержание аммиака и т. д., не допускается без официального подтверждения производителя. В случае любого неправильного применения гарантия больше не распространяется.
