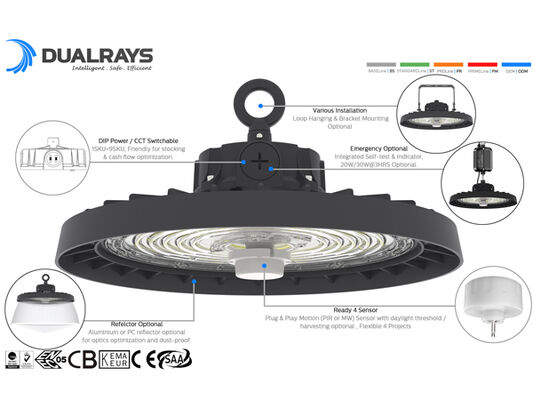

* ADC12 Литье под давлением Al, цельное формование, отличная теплопроводность;
* Светодиоды SAN'AN / LUMILEDS High Brightness SMD2835, собственный драйвер DUALRAYS или драйвер SOSEN / опционально;
* Защита IP65 / IK08;
* Угол луча 60°/90°/120° опционально;
* Покрытие порошковой краской, устойчивое к коррозии;
* Несколько вариантов установки: подвешивание на петлях, потолочный монтаж, настенный монтаж;

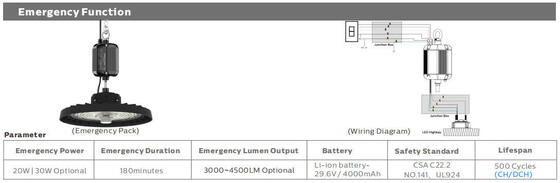

* Различное интеллектуальное управление: 1-10 В, датчик движения, датчик дневного света, Zigbee и аварийное освещение;
* 3 CCT опционально (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Переключаемая мощность DIP в стандартной комплектации (100%-80%-60%);
* Нет УФ или ИК излучения и полностью без ртути;
* L80/B10 @ 58.000ч;
* Поддержка индивидуальной настройки для специальных проектов;
Опции:
> Драйвер: собственный встроенный драйвер DUALRAYS, тонкий дизайн, прочный и компактный.
> 3 CCT опционально;
> Переключаемая мощность DIP (100%-80%-60%);
> Управление и диммирование: 1-10 В, датчик движения, датчик дневного света, Zigbee и аварийное освещение;

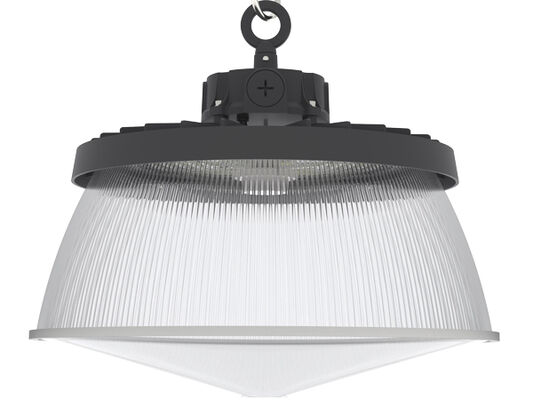

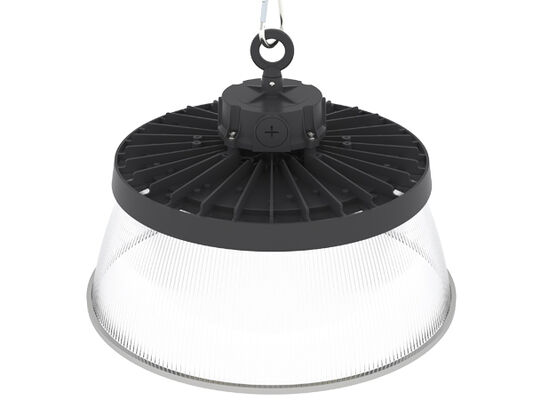

> Отражатель: PC-отражатель с крышкой/без крышки. Трубный монтаж.
> Установка: подвешивание на петлях, потолочный монтаж, настенный монтаж;
> Замена традиционного источника света HID или MH;
> Заводские цеха и производственные площади;
> Склады и логистические залы;
> Хозяйственные магазины и мегамагазины;
> Стадионы и другие спортивные сооружения;
> Замена традиционных ламп;

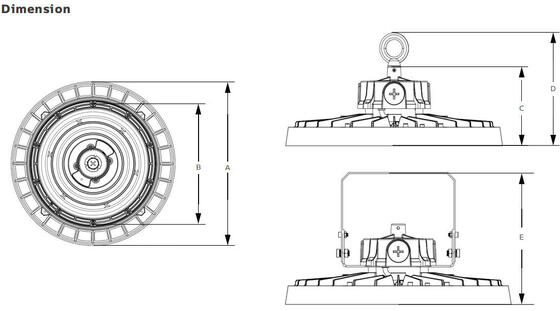

| Мощность/Вт Размер A / мм Размер B / мм Размер C / мм Размер D / мм Размер E / мм |
| 100 φ235 φ184 108 147 186 |
| 150 φ290 φ226 117 156 195 |
| 200 φ345 φ265 119 158 197 |
| Общая система |
Материал корпуса: алюминий ADC12 высокого давления EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 в соответствии со стандартом UNE EN 1706 с порошковым покрытием |
| Материал рассеивателя: литой PC в соответствии со стандартом UNE-EN ISO 294-2:2019, условный фильтр УФ (IK08) |
| Цвет корпуса: металлический черный (RAL9017), другие цвета опционально |
| Уплотнительные прокладки: силиконовая пена |

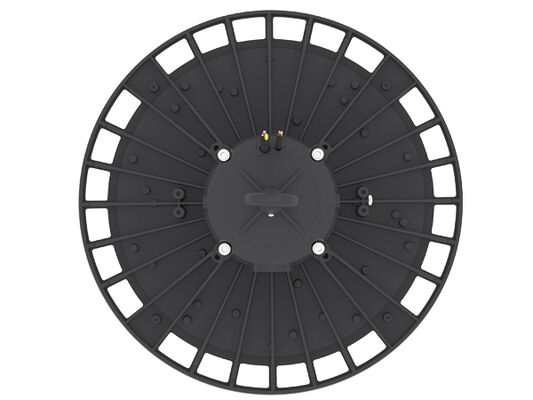

| Рассеивание тепла светодиодов: через корпус светильника из ADC12 AL без ребер, без проводящих жидкостей. Пассивное конвекционное рассеивание, обеспечивающее тепловой контакт со светодиодными модулями через высокопроводящую бессвинцовую паяльную пасту |
| Оптическая система: линзовая оптика, PC/алюминиевый отражатель опционально |
Отделка: полиэфирное порошковое покрытие, электростатическое напыление и сублимация в печи, устойчивость к
коррозии |
| Рекомендуемая высота монтажа: 5 - 15 метров |
| Обслуживание: светодиод не подлежит замене, драйвер подлежит замене |
| Драйвер: постоянный ток с регулируемой мощностью через DIP-переключатель, встроенный в светильник, предварительно подключен |
| Управление диммированием: ВКЛ-ВЫКЛ | диммирование 1-10 В | DALI-2 | Zigbee |
| IP (степень защиты): IP65 |
| IK (ударопрочность): IK08 |
| Класс защиты: Класс Ⅰ |
| Раскаленная проволока: 750°C (менее 30 с) |
| Кабельный ввод: пластик M20x1.5 – IP68 | пластик M25x1.5 – IP68 (опционально) |
| Установка: подвешивание на петлях | крепление на кронштейнах |

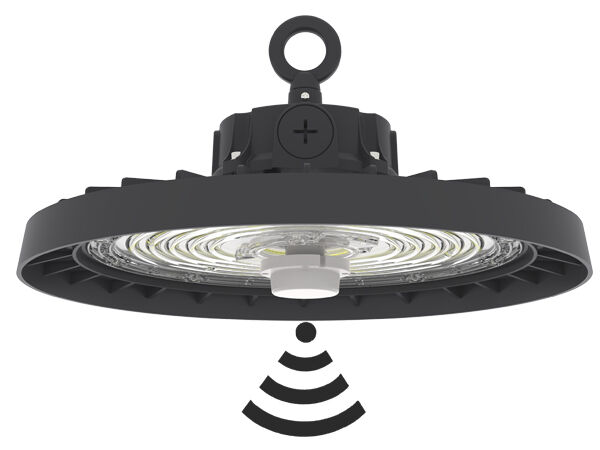

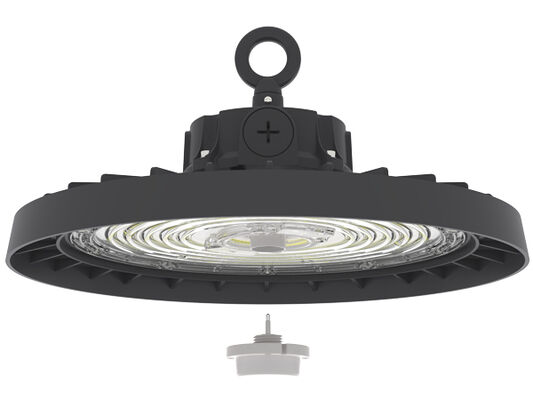

Интеллектуальная функция: датчик PIR с порогом дневного света | микроволновый датчик с порогом дневного света или дневным светом
сбором | Аварийное освещение |
| Коэффициент светоотдачи вверх: ULOR 0 |
| Коэффициент светоотдачи вниз: DLOR 100% |
| Электрическая система |
| Электрическое подключение: 0,3 м 3*1,0 мм2 в качестве стандарта, макс. 3x2,5 мм2 + 2x1,5 мм2 диммирующий провод, свободные концы проводов, провод заданной длины с вилкой EU/AU/US для опции |
| Основное напряжение: 100~277 В переменного тока/ 50/60 Гц, 140-280 В постоянного тока |
| Коэффициент мощности (PF): ≥0,97 |
| Общий коэффициент гармонических искажений (THD): ＜20% |
| Защита от перенапряжения: DM: 6 кВ, CM: 6 кВ, критерий B |
SPD (опционально): Тип 2, 10 кВ и 20 кА защита от переходных перенапряжений. Последовательное соединение с термопредохранителем
разъединителем для более эффективной защиты в конце срока службы |
| Тип выхода: Non-SELV (неизолированный) |
| Коэффициент мерцания: ＜1%Воспринимаемость стробоскопических эффектов (Pst) ＜1 |
| Показатель стробоскопической видимости (SVM): ＜0,4 |
| Воспринимаемость стробоскопических эффектов (Pst): ＜1 |
| Мощность светильников B10A B16A C10A C16A |
| 100 Вт 6 10 11 17 |
| Модуль через автоматические выключатели LSS 150 Вт 4 6 6 10 |
| 200 Вт 3 5 6 8 |
| Система фотометрии |

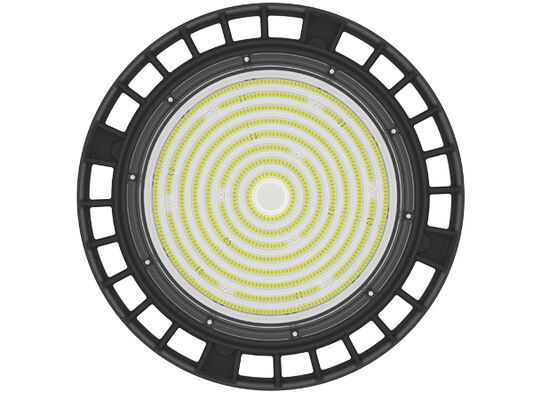

| Светодиоды: SMD2835 (1 Вт) |
|
CCT (коррелированная цветовая температура): один CCT (3000K | 4000K | 5000K | 5700K |6500K)
3CCT опционально (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K на выбор)
|
| CRI (индекс цветопередачи): >80Ra для стандартного (>90Ra для более высокого CRI) |
| Фотобиологическая безопасность: RG0 (освобождено от риска) |
| EEC (класс энергоэффективности): A++ |
| SDCM (стандартное отклонение соответствия цвета): ＜5 (SDCM<3 опционально) |
|
UGR (4H, 8H) : 33,9 (перекрестный)
33,9 (продольный)
|
| Угол луча: 60° | 90° | 120° опционально |
| Средний срок службы светильника: 58 000 часов (L80B10) |
| Сохранение светового потока в конце срока службы >70% |
| Световая отдача: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) опционально |
| Номинальная мощность: 100 Вт DIP(60/80 Вт/100 Вт) 150 Вт DIP(100 Вт/120 Вт/150 Вт) 200 Вт DIP(120 Вт/150 Вт/200 Вт) |
| (PRO) Макс. 15 000 лм Макс. 22 500 лм Макс. 30 000 лм |
|
Поставляемые люмены
@ 5000K, CRl>80 (PRIME) Макс. 17 000 лм Макс. 25 500 лм Макс. 34 000 лм
|
| (ULTRA) Макс. 19 000 лм Макс. 28 500 лм Макс. 38 000 лм |
| Условия эксплуатации |
| Рабочая температура / влажность: -30~ +60℃ (-22°F ~ 140°F) / 5~85% относительной влажности, без конденсации |
| Температура хранения / влажность: -30~ +80℃ (-22°F ~ 176°F) / 5~85% относительной влажности, без конденсации |
| Среднее полезное время работы светодиода L80B10: ≥100 000 ч |
| Номинальный срок службы (Tp <70℃): до 100 000 ч |
| MTBF драйвера: 198 000 ч, MIL-HDBK-217F(25℃) |
| Виброустойчивость: 10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый по осям X, Y, Z |
| Акустический шум: ＜25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет (возможно продление до 7 лет) |
| Сертификаты |
| Глобальный сертификат: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы безопасности: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Допуск на световой поток, допуск на мощность и допуск на цветовую температуру ±5%, 5000K и CRl>80.
* Световой луч, распределение интенсивности света и световая эффективность были исследованы в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальную информацию о продукте и общие условия гарантии можно найти на нашем веб-сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана в паспорте изделия.
* Значения могут быть изменены из-за сортировки светодиодов.
* Параметры в паспорте указаны для Ta=25°C, на основе 4000K/80Ra, на 10% выше эффективности с 70Ra

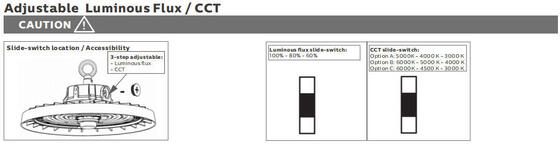

1. Сначала ВЫКЛЮЧИТЕ светильник.
2. Осторожно снимите крышку IP65 вручную.
3. Отрегулируйте ползунковый переключатель вручную до нужной настройки - НЕ используйте металлический инструмент.
4. Установите крышку IP65 на место.
5. Включите светильник.
Крепление / закрепление петли. Крепление крючком/петлей.

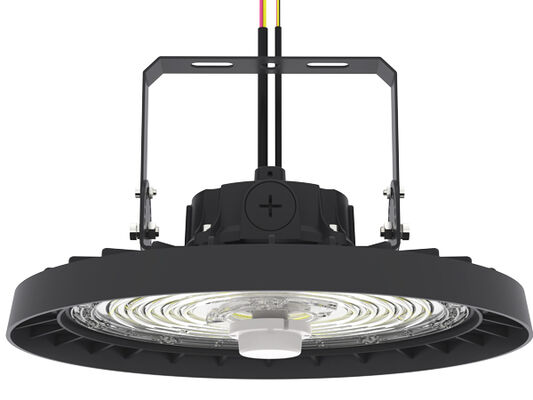

Крепление кронштейна к светильнику. Поверхностный / потолочный монтаж
Выключите питание, подключите провод переменного тока.
Подключение диммирования (с диммируемым драйвером)
1. Совместимость с диммированием 0-10 В.
2. Подключите провода, как показано на схеме выше.
| Мощность/Вт Внутренняя коробка Внешняя коробка QTY”/CTN Единица измерения N.W G.W/Картон |
| 100 260x260x150 мм 790x273x282 мм 5 шт. 2,4 кг 14,5 кг |
| 150 300x300x150 мм 790x313x322 мм 5 шт. 2,6 кг 14,9 кг |
| 150 350x350x150 мм 790x363x372 мм 5 шт. 2,9 кг 15,6 кг |
Пожалуйста, прочтите все инструкции ниже перед установкой:
* Во избежание поражения электрическим током убедитесь, что питание выключено перед установкой.
* Лампа должна быть установлена и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальным электротехническим кодексом и соответствующими местными нормами.
* Распакуйте и внимательно осмотрите лампу, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть продукта была повреждена во время транспортировки.
* Если лампа повреждена, не используйте ее!
Заявление:
В соответствии с Международным стандартом светодиодных светильников, DUALRAYS официально заявляет, что продукты серии DUALRAYS LED Highbay Light (UFO Highbay) разрешено применять только в нейтральной среде внутри или полуоткрытого типа. Между тем, DUALRAYS обещает полную гарантию на продукцию.
Любое применение в суровых условиях, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокий аммиак и т. д., не допускается без официального подтверждения от производителя. В случае неправильного применения гарантия больше не гарантируется.
