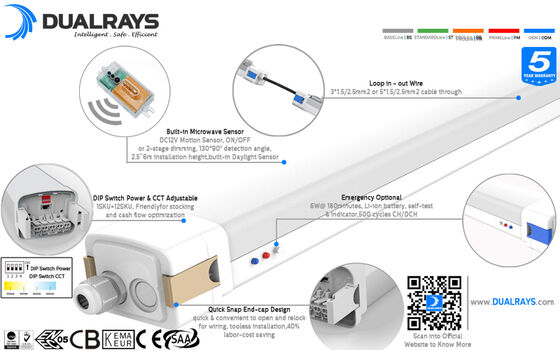

* Светодиоды высокой яркости SAN'AN SMD2835, драйвер без мерцания TRIDONIC / non-SELV с высоким PF, регулировка мощности DIP-переключателем (опционально);

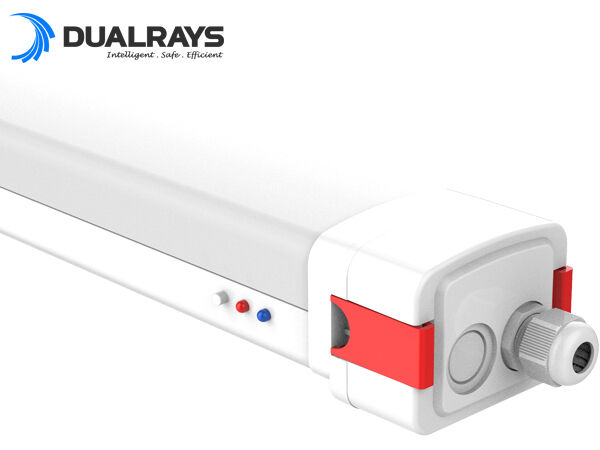

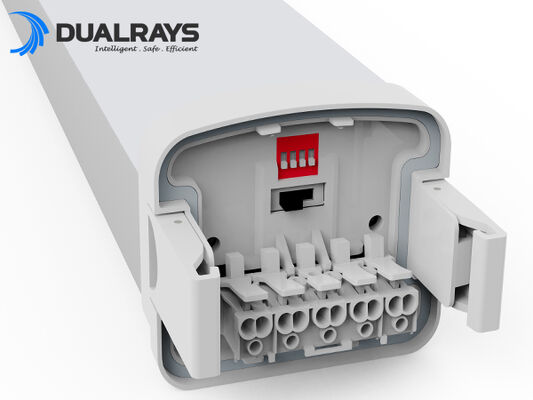

* Торцевая заглушка на защелке: быстрое и удобное открытие и закрытие для подключения проводов значительно повышает эффективность и снижает затраты на монтаж;
* Степень защиты IP65 / IK10;
* Угол рассеивания 120°;
* Одинарная или двойная сквозная проводка для соединения в линию (опционально);
* Несколько вариантов монтажа: подвесной, накладной настенный;
* Различные варианты интеллектуального управления: 1-10V, DALI, датчик движения, датчик освещенности, Zigbee и блок аварийного питания;
* 3 варианта CCT на выбор (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Однофазное (L/N/E) или трехфазное (L1/L2/L3/N/FG) подключение (опционально);
* Без УФ- и ИК-излучения, полное отсутствие ртути;
* L80/B10 @ 62 000 ч;
* Возможность кастомизации под специальные проекты;
Опции:
> Драйвер: драйвер non-SELV от TRIDONIC / BOKE с технологией DIP (опционально).
> 3 варианта CCT на выбор (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

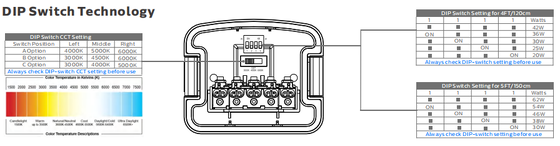

> Переключение мощности с помощью DIP-переключателя;
> Управление и диммирование: 1-10V, DALI, датчик движения, датчик освещенности, Zigbee и блок аварийного питания;

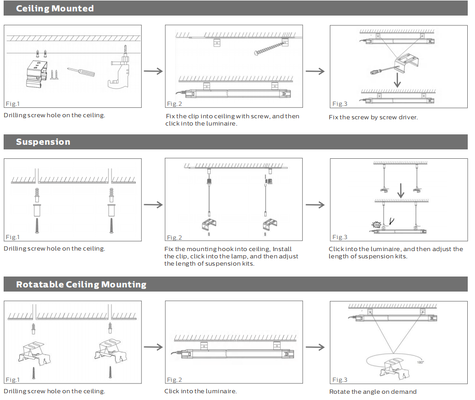

> Монтаж: потолочный | подвесной | поворотный настенный;
> Замена люминесцентных светильников ЛСП/NCF;

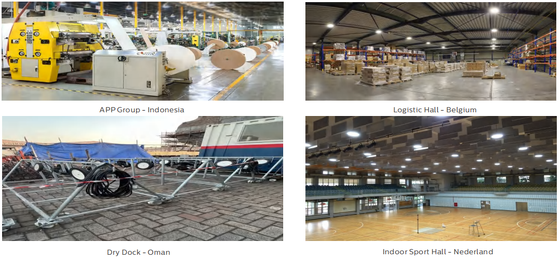

> Мастерские и склады;
> Гаражи и автостоянки;
> Спортивные объекты;
> Коридоры / галереи / проходы;
> Открытые и закрытые площадки;
| Длина/мм Размер A / мм Размер B / мм Размер C / мм Размер D / мм |
| 600 2 фута/605 630 84 69 |
| 1200 4 фута/1205 1230 84 69 |
| 1500 5 футов/1505 1530 84 69 |
| Общие характеристики системы |
| Материал корпуса: экструдированный ПК в соответствии со стандартом UNE-EN ISO 21305-1:2020, с УФ-фильтром (IK10) |
| Материал рассеивателя: экструдированный ПК в соответствии со стандартом UNE-EN ISO 21305-1:2020, с УФ-фильтром (IK10) |
| Цвет корпуса: белый (RAL9016), другие цвета — по запросу |
| Уплотнительные прокладки: вспененный силикон |
Теплоотвод светодиодов: через корпус светильника из сплава 6063 AL без оребрения, без использования проводящих жидкостей. Пассивный конвекционный отвод тепла,
обеспечивающий тепловой контакт со светодиодными модулями за счет бессвинцовой паяльной пасты с высокой теплопроводностью |
| Защита от конденсата: клапан выравнивания давления для отвода влаги, предотвращения образования конденсата и поддержания герметичности светильника по стандарту IP |
| Покрытие: электростатическое напыление с сублимацией в печи. Устойчиво к коррозии |
| Рекомендуемая высота установки: 2–8 метров |
| Обслуживание: быстросъемная торцевая заглушка на защелке для простоты монтажа |
| Драйвер: стабилизатор постоянного тока со встроенным DIP-переключателем мощности, встроен в светильник, с предустановленной проводкой |
| Управление диммированием: ВКЛ/ВЫКЛ | диммирование 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| IP (степень защиты оболочки): IP65 |
| IK (ударопрочность): IK10 |
| Класс защиты: Класс Ⅰ |
| Испытание раскаленной проволокой: 850°C (менее 30 с) |
| Кабельный ввод: кабельный ввод M20 (нейлон) |
| Монтаж: потолочный накладной | подвесной | поворотный настенный |

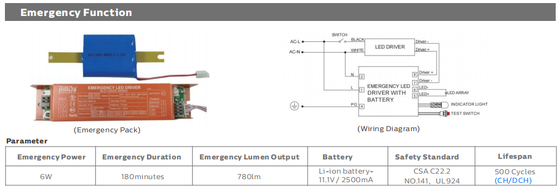

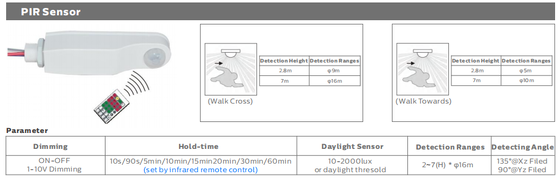

| Интеллектуальные функции: PIR-датчик | микроволновый датчик | блок аварийного питания |
| Электрическая система |
| Сквозная проводка: варианты кабелей сквозного подключения 3*1.5 мм² | 5*1.5 мм² | 3*2.5 мм² | 5*2.5 мм² на выбор |
| Сетевое напряжение: 220~240 В перем. тока / 50/60 Гц, 180-264 В пост. тока |
| Коэффициент мощности (PF): ≥0.96 |
| Коэффициент нелинейных искажений (THD): ＜10% |
| Тип выхода: Non-SELV (неизолированный) |
| Коэффициент пульсации: ＜1% |
| Показатель видимости стробоскопического эффекта (SVM): ＜0.4 |
| Заметность стробоскопического эффекта (Pst): ＜1 |
| Клеммное подключение: быстросъемная заглушка на защелке для удобства монтажа, выдвижная монтажная панель для легкой замены и обслуживания (опция) |
| Мощность светильников B10A B16A C10A C16A |
| 20 Вт 70 110 98 158 |
| 30 Вт 46 74 66 104 |
| Количество модулей на авт. выключатели (LSS) 40 Вт 35 55 49 78 |
| 50 Вт 28 44 39 62 |
| 60 Вт 23 37 34 52 |
| Фотометрическая система |
| Светодиоды: SMD2835 (1 Вт) |
|
CCT (коррелированная цветовая температура): фиксированная CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT на выбор (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K на выбор)
|
| CRI (индекс цветопередачи): >80Ra в стандарте (доступен повышенный CRI >90Ra) |
| Фотобиологическая безопасность: RG0 (без риска) |
| EEC (класс энергоэффективности): A++ |
| SDCM (стандартное отклонение цветового соответствия): ＜5 (SDCM<3 опционально) |
|
UGR (4H, 8H): 24.9 (поперечный)
23.4 (продольный)
|
| Угол луча: 120° |
| Средний полезный срок службы светильника: 62 000 часов (L80B10) |
| Сохранение светового потока в конце срока службы >70% |
| Световая отдача: 130 лм/Вт (PROLine) | 160 лм/Вт (PRIMELine) на выбор |
| Длина 2 фута/600 мм 4 фута/1200 мм 5 футов/1500 мм |
| Номинальная мощность: 20 Вт 30 Вт 30 Вт 40 Вт 42 Вт DIP(20~42 Вт) 40 Вт 60 Вт 62 Вт DIP(30~62 Вт) |
| (PRO) 2 600 лм 3 900 лм 3 900 лм 5 200 лм Макс. 5 460 лм 5 200 лм 7 800 лм Макс. 8 060 лм |
Полезный световой поток
@ 5000K, CRl>80 (PRIME) 3 200 лм 4 800 лм 4 800 лм 6 400 лм Макс. 6 720 лм 6 400 лм 9 600 лм Макс. 9 920 лм |
| Условия эксплуатации |
| Рабочая температура / влажность: -20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, без конденсации |
| Температура / влажность хранения: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, без конденсации |
| Средний срок службы светодиодов L90B10: ≥0.96 |
| Номинальный расчетный срок службы (Tp <70℃): до 100 000 ч |
| Среднее время наработки на отказ драйвера (MTBF): 500 000 ч, MIL-HDBK-217F (25℃) |
| Виброустойчивость: 10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. По каждой из осей X, Y, Z |
| Акустический шум: ＜25 дБ (расстояние 30 см, нормальный режим работы) |
| Гарантия: 5 лет (с возможностью продления до 7 лет) |
| Сертификация |
| Международные сертификаты: внесен в реестры ENEC | CE | RoHS | D-mark | KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы по безопасности: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы по ЭМС: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие стандарты: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Допустимое отклонение светового потока, мощности и цветовой температуры ±5%, 5000K и CRl>80.
* Световой пучок, распределение силы света и световая отдача были проверены в соответствии со стандартом EN ISO 17025:2005 для серии стандартов EN13032 и стандартом LM-79.
* Актуальная информация о продукции и общие условия гарантии доступны на нашем сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных артикулов указана в паспорте изделия.
* Значения могут изменяться из-за биннинга светодиодов.
* Параметры в паспорте изделия приведены для Ta=25°C на основе 4000K/80Ra; при 70Ra эффективность на 10% выше

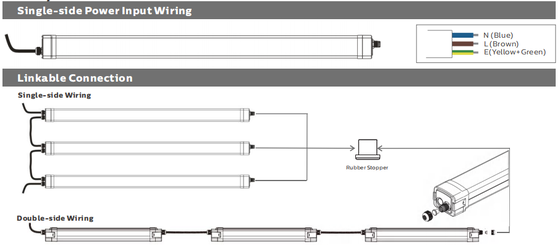

Магистральное подключение:

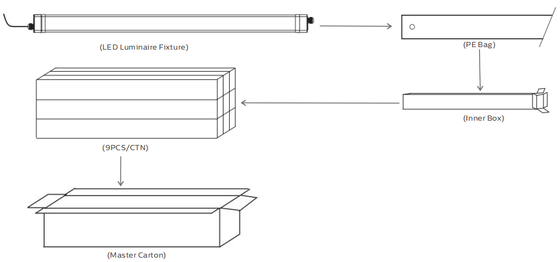

| Длина/мм Внутренняя коробка Внешняя коробка КОЛ-ВО/коробка Вес нетто шт. Вес брутто/коробка |
| 2 фута/600 670x90x80 мм 685x285x265 мм 9 ШТ. 1.6 кг 16.9 кг |
| 4 фута/1200 1270x90x80 мм 1285x285x265 мм 9 ШТ. 2.4 кг 23.9 кг |
| 5 футов/1500 1570x90x80 мм 1585x285x265 мм 9 ШТ. 3.4 кг 33.6 кг |
Пожалуйста, прочтите все приведенные ниже инструкции перед установкой:
* Во избежание поражения электрическим током перед началом монтажа убедитесь, что электропитание отключено.
* Светильник должен устанавливаться и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальными правилами устройства электроустановок (ПУЭ) и соответствующими местными нормами.
* Аккуратно распакуйте и осмотрите светильник; сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть изделия была повреждена при транспортировке.
* Если светильник поврежден, не используйте его!
Заявление:
В соответствии с международным стандартом для светодиодных светильников компания DUALRAYS официально заявляет, что светодиодные подвесные светильники DUALRAYS Highbay (серия UFO Highbay) предназначены для применения исключительно внутри помещений или в полуоткрытых нейтральных средах. При соблюдении этих условий DUALRAYS гарантирует полное гарантийное обслуживание продукции.
Эксплуатация в любых жестких условиях, включая высокие/низкие температуры, высокую влажность, высокое содержание солей, высокую концентрацию аммиака и т. д., запрещена без официального подтверждения от производителя. В случае ненадлежащего применения гарантийные обязательства аннулируются.
