* Высокая яркость светодиодов SAN'AN SMD2835, драйвер TRIDONIC/ non-SELV High PF Flicker-free, опциональная регулировка питания DIP-переключателем;;

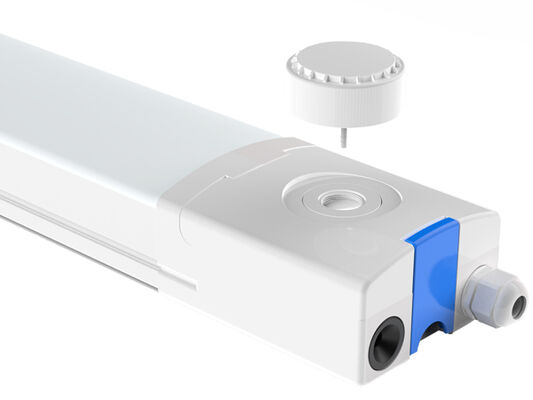

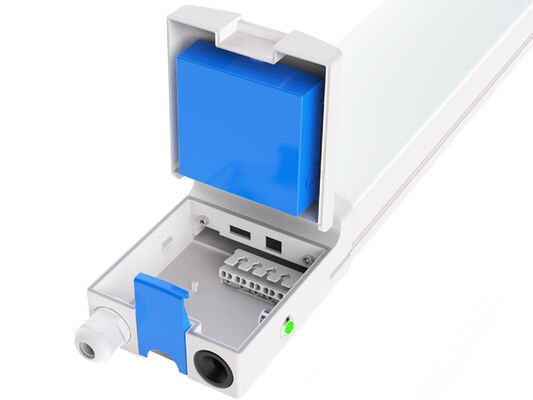

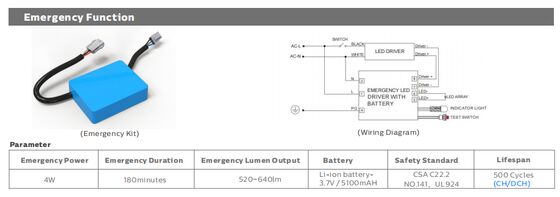

* Готовность к датчику движения и аварийному освещению, датчик и аварийное освещение Plug & Play;

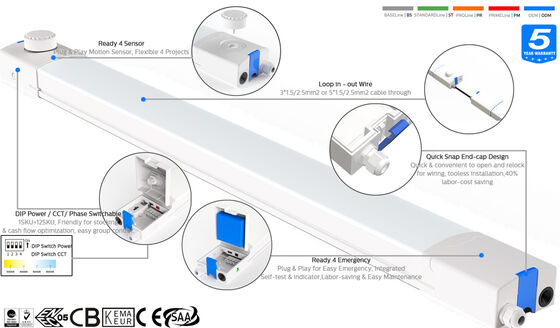

* Конструкция торцевой крышки с пряжкой, быстро и удобно открывать и повторно фиксировать для проводки, значительно повышает эффективность и экономит затраты на рабочую силу;;
* Защита IP65 / IK10;
* Угол луча 120°;
* Опционально одно- или двухпроводное соединение;
* Несколько вариантов установки: подвесной, настенный;
* Различные интеллектуальные элементы управления: 1-10 В, DALI, датчик движения, датчик освещенности, Zigbee и аварийное освещение;
* 3 CCT опционально (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Опционально однофазный (L/N/E) или трехфазный (L1/L2/L3/N/FG);
* Отсутствие УФ-излучения или ИК-излучения и полное отсутствие ртути;
* L80/B10 @ 61.000 ч;
* Поддержка индивидуальной настройки для специальных проектов;
Опции:
> Драйвер: / TRIDONIC /BOKE Non-SELV драйвер с опциональной технологией DIP.
> 3 CCT опционально (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> Переключаемая мощность DIP;
> Управление и диммирование: 1-10 В, DALI, датчик движения, датчик освещенности, Zigbee и аварийное освещение;
> Установка: потолочный монтаж | подвесной | поворотный настенный монтаж;
> Замена люминесцентных NCF;

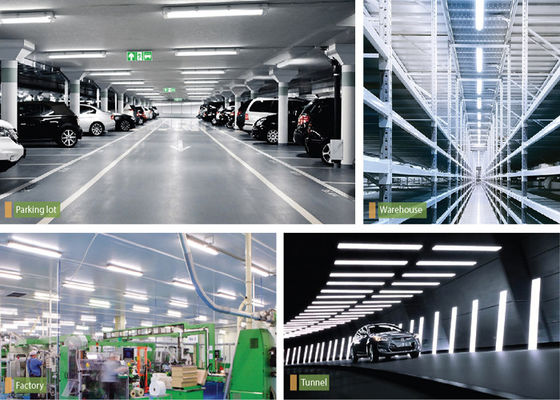

> Мастерские и склады;
> Гаражи и автостоянки;
> Спортивные сооружения;
> Коридор/Галерея/Коридор;
> Наружные и внутренние помещения;
| Длина/мм Размер A / мм Размер B / мм Размер C / ммРазмер C / мм |
| 600 2 фута/605 620 102 54 |
| 1200 4 фута/1205 1220 102 54 |
| 1500 5 футов/1505 1520 102 54 |
| Общая система |
| Материал корпуса: экструдированный ПК в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ-излучения (IK10) |
| Материал рассеивателя: экструдированный ПК в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ-излучения (IK10) |
| Цвет корпуса: белый (RAL9016), другие цвета опционально |
| Уплотнительные прокладки: силиконовая пена |
Теплоотвод светодиодов: через безреберный корпус светильника из алюминия 6063, без проводящих жидкостей. Пассивное конвекционное рассеивание
обеспечение теплового контакта с модулями светодиодов через высокопроводящую бессвинцовую паяльную пасту |
| Защита от конденсации: клапан выравнивания давления для обеспечения выпуска влаги, предотвращения конденсации и поддержания герметичности светильника по IP |
| Отделка: электростатическое напыление и сублимация в печи. Устойчивость к коррозии |
| Рекомендуемая высота монтажа: 2 - 8 метров |

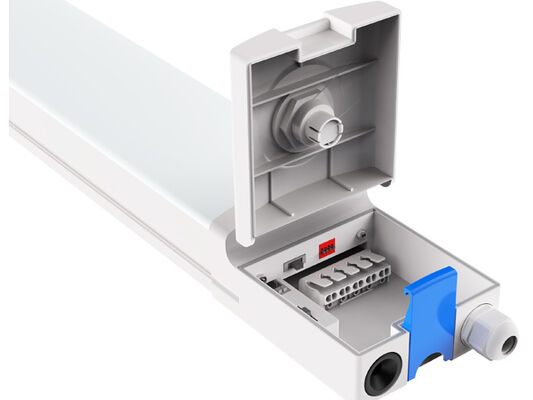

| Обслуживание: торцевая крышка с быстрым защелкиванием для легкой установки |
| Драйвер: постоянный ток с опциональной регулировкой мощности с помощью DIP-переключателя, встроенный в светильник, предварительно подключен |
| Управление диммированием: ВКЛ-ВЫКЛ | диммирование 1-10 В | DALI-2 | Mesh | Zigbee | Casambi |
| IP (степень защиты от проникновения): IP65 |
| IK (ударопрочность): IK10 |
| Класс защиты: Класс Ⅰ |
| Испытание раскаленной проволокой: 850°C (менее 30 с) |
| Кабельный ввод: кабельный ввод M20 (нейлон) |
| Установка: потолочный монтаж | подвесной | поворотный настенный монтаж |

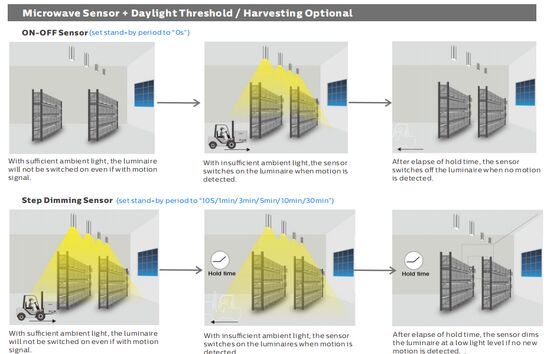

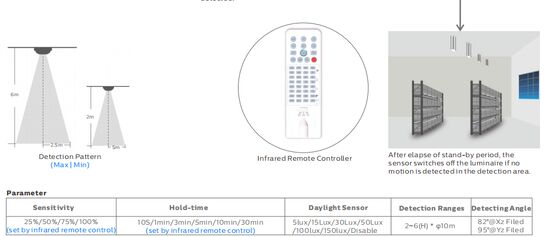

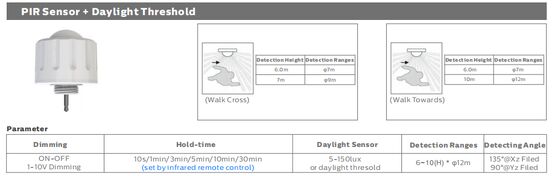

| Интеллектуальная функция: датчик PIR | микроволновый датчик | аварийное освещение |
| Электрическая система |
| Сквозная проводка: 3*1,5 мм2 | 5*1,5 мм2 | 3*2,5 мм2 | 5*2,5 мм2 провода на выбор |
| Основное напряжение: 220~240 В переменного тока/ 50/60 Гц, 180-264 В постоянного тока |
| Коэффициент мощности (PF): ≥0,96 |
| Общий коэффициент гармонических искажений (THD): ＜10% |
| Тип выхода: Non-SELV (неизолированный) |
| Коэффициент мерцания: ＜1% |
| Показатель стробоскопической видимости (SVM): ＜0,4 |
| Воспринимаемость стробоскопических эффектов (Pst): ＜1 |
| Клеммное соединение: торцевая крышка с быстрым защелкиванием для легкой установки, опциональный выдвижной лоток для легкой замены и обслуживания |
| Мощность светильников B10A B16A C10A C16A |
| 20 Вт 70 110 98 158 |
| 30 Вт 46 74 66 104 |
| Модуль через автоматические выключатели LSS 40 Вт 35 55 49 78 |
| 50 Вт 28 44 39 62 |
| 60 Вт 23 37 34 52 |
| Система фотометрии |
| Светодиоды: SMD2835 (1 Вт) |
|
CCT (коррелированная цветовая температура): Single CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT опционально (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K на выбор)
|
| CRI (индекс цветопередачи): >80Ra для стандартного (>90Ra для более высокого CRI) |
| Фотобиологическая безопасность: RG0 (освобождено от риска) |
| EEC (класс энергоэффективности): A++ |
| SDCM (стандартное отклонение соответствия цвета): ＜5 (SDCM<3 опционально) |
|

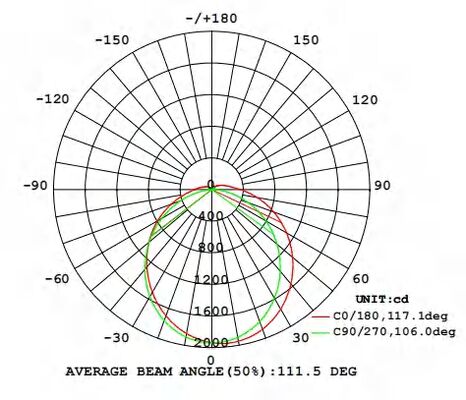

UGR (4H, 8H) : 24,9 (перекрестный)
23,4 (продольный)
|
| Угол луча: 120° |
| Средний срок службы светильника: 61 000 часов (L80B10) |
| Сохранение светового потока в конце срока службы >70% |
| Световая отдача: 130LPW (PROLine) | 160LPW (PRIMELine) опционально |
| Длина 2FT/600 мм 4FT/1200 мм 5FT/1500 мм |
| Номинальная мощность: 20 Вт 30 Вт 30 Вт 40 Вт 42 Вт DIP(20~42 Вт) 40 Вт 60 Вт 62 Вт DIP(30~62 Вт) |
| (PRO) 2.600 лм 3.900 лм 3.900 лм 5.200 лм Макс. 5.460 лм 5.200 лм 7.800 лм Макс. 8.060 лм |
Световой поток
@ 5000K, CRl>80 (PRIME) 3.200 лм 4.800 лм 4.800 лм 6.400 лм Макс. 6.720 лм 6.400 лм 9.600 лм Макс. 9.920 лм |
| Условия эксплуатации |
| Рабочая температура / влажность: -20~ +60℃ (-4°F ~ 140°F) / 5~85% относительной влажности, без конденсации |
| Температура хранения / влажность: -40~ +80℃ (-40°F ~ 176°F) / 5~85% относительной влажности, без конденсации |
| Среднее полезное время работы светодиодов L90B10: ≥0,96 |
| Номинальный срок службы (Tp<70℃): до 100 000 ч |
| MTBF драйвера: 500 000 ч, MIL-HDBK-217F (25℃) |
| Виброустойчивость: 10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый по осям X, Y, Z |
| Акустический шум: ＜25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет (возможно продление до 7 лет) |
| Сертификаты |
| Глобальный сертификат: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы безопасности: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Допуск на световой поток, допуск на мощность и допуск на цветовую температуру ±5%, 5000K и CRl>80.
* Световой луч, распределение интенсивности света и световая эффективность были исследованы в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальную информацию о продукте и общие условия гарантии можно найти на нашем веб-сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана в паспорте изделия.
* Значения могут быть изменены из-за сортировки светодиодов.
* Параметры в паспорте указаны для Ta=25°C, на основе 4000K/80Ra, на 10% выше эффективности с 70Ra

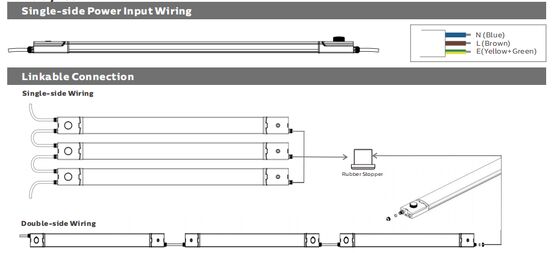

Соединение с возможностью подключения:
| Длина/мм Внутренняя коробка Внешняя коробка QTY”/CTN Единица измерения N.W G.W/Коробка |
| 600 670x106x65 мм 685x333x220 мм 9 шт. 1,6 кг 16,9 кг |
| 1200 1270x106x65 мм 1385x333x220 мм 9 шт. 2,4 кг 23,9 кг |
| 1500 1570x106x65 мм 1685x333x220 мм 9 шт. 3,4 кг 33,6 кг |
Пожалуйста, прочтите все инструкции ниже перед установкой:
* Во избежание поражения электрическим током убедитесь, что питание выключено перед установкой.
* Светильник должен устанавливаться и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальным электротехническим кодексом и соответствующими местными нормами.
* Распакуйте и внимательно осмотрите светильник, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть изделия была повреждена во время транспортировки.
* Если светильник поврежден, не используйте его!
Заявление:
В соответствии с Международным стандартом светодиодных светильников, настоящим DUALRAYS официально заявляет, что продукты серии DUALRAYS LED Highbay Light (UFO Highbay) разрешено применять только во внутренней или полунаружной нейтральной среде. Между тем DUALRAYS обещает полную гарантию на продукцию.
Любое применение в суровых условиях, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокий аммиак и т. д., не допускается без официального подтверждения от производителя. В случае неправильного применения гарантийная политика больше не гарантируется.
