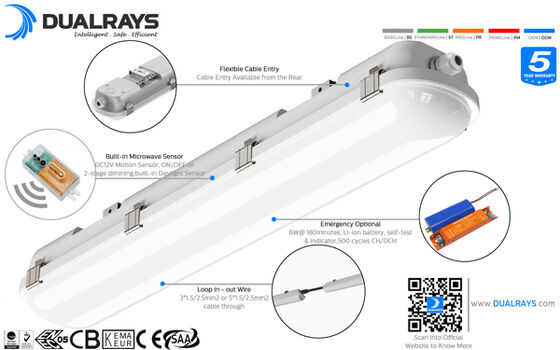

* Светодиоды высокой яркости SAN'AN SMD2835, драйвер без мигания высокой PF BOKE/LIFUD non-SELV;
* Полный пластиковый корпус и крышка для ПК, держатель для ПКБА с профилем внутри, экологически чистый;
* Дизайн застежек, быстрых и удобных для открытия и перекрытия для проводки, значительно повышает эффективность и экономит затраты на рабочую силу;
* Защита IP65 / IK10;
* угол луча 120°;
*"Однопроводные" провода;
* Многоуровневые установки: подвеска, потолочная установка необязательна;

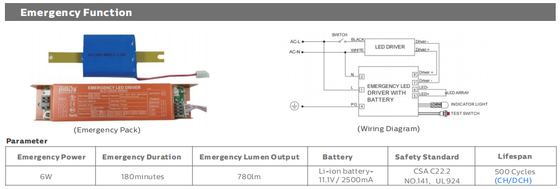

* Различные интеллектуальные системы управления: 1-10В, DALI2, датчик движения, датчик дневного света, Zigbee и аварийный;
* отсутствие ультрафиолетового или инфракрасного излучения и полностью свободный от ртути;
* L80/B10 @ 51.000h;
* Поддержка специальных проектов;
Опции:
> Водитель: TRIDONIC / PHILIPS / BOKE Не-SELV-водитель с DIP-технологией.
> Управление и затемнение: 1-10В, DALI2, датчик движения, датчик дневного света, Зигби и аварийный;
> Установка: подвеска, установка на потолок необязательна;
> Замена флуоресцентных NCF;

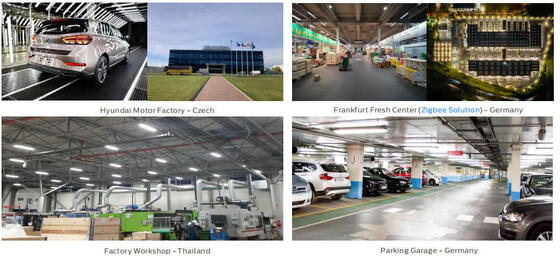

> Мастерские и склад;
> гаражи и парковки;
> Спортивный объект;
> коридор/галерея/коридор;
> Внешние и внутренние помещения;

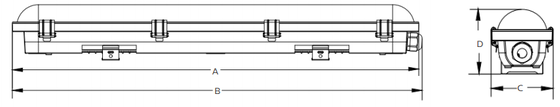

| Длина/мм Размер А/мм Размер В/мм Размер С/ммРазмер C / мм |
| 600 2ft/600 605 110 80 |
| 1200 4ft/1200 1205 110 80 |
| 1500 5ft/1500 1505 110 80 |
| Общая система |
| Материал корпуса: экструдированный ПК согласно стандарту UNE-EN ISO 21305-1:2020, с условием использования УФ-фильтра ((IK10) |
| Материал диффузера: экструдированный ПК согласно стандарту UNE-EN ISO 21305-1:2020, с условием использования УФ-фильтра ((IK10) |
| Цвет корпуса: белый (RAL9016), другие цвета необязательны |
| Противопожарные уплотнители: силиконовая пена |
Светодиоды Тепловое рассеивание: через безцепи 6063 AL корпус светильника, без проводящих жидкостей.
обеспечение теплового контакта с светодиодными модулями с помощью высокопроводящей безсвинцовой пасты для сварки |
| Антиконденсация: клапан балансировки давления для обеспечения выделения влаги,избегать конденсации и поддерживать герметичность светильника IP |
| Окончание: электростатическое распыление и сублимация в духовке. |
| Рекомендуемая высота: 2 - 8 метров |
| Услуги по техническому обслуживанию: сцепные клинки |
| Драйвер: постоянный ток с опциональной мощностью, регулируемой через переключатель DIP, встроенный в светильник, предварительно проводный |
| Управление темнотой: Включается и выключается. 1-10В темнота. |
| IP (оценка защиты от проникновения): IP65 |
| ИК (сопротивление ударам): ИК08 |
| Класс защиты: I класс |
| Светящийся провод: 850°C (менее 30 градусов) |
| Кабельная железа: M20 кабельная железа (нейлон) |

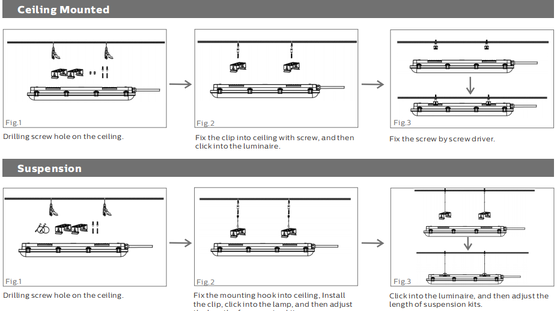

| Установка: установка на потолок. Подвеска. |

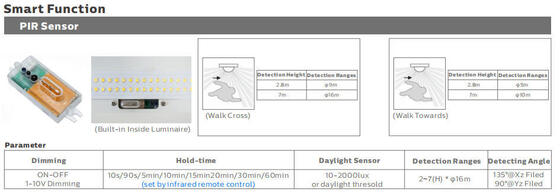

| Умная функция: PIR-сенсор. Микроволновой датчик. |
| Электрическая система |
| Проводка через проводку: 3*1,5 мм2 5*1,5 мм2 3*2,5 мм2 5*2,5 мм2 проводки через проводку на выбор |
| Основное напряжение: 220~240VAC/ 50/60Hz, 180-264VDC |
| Фактор мощности (PF): ≥0.96 |
| Общее гармоническое искажение (THD): < 10% |
| Тип выхода: не SELV ((не изолированный) |
| Фактор мерцания: < 1% |
| Стробоскопическая мера видимости (SVM): <0.4 |
| Чувствительность страбоскопических эффектов (Pst): < 1 |
| Подключение терминала: внешний быстрый блок терминала позволяет легко подключить питательный кабель |
| Светильники Мощность B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Модуль через LSS выключатели 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Фотометрическая система |
| Светодиоды: SMD2835 (0,5 Вт) |
| CCT ((Связанная цветовая температура): Одно ЦКТ (3000K, 4000K, 5000K, 5700K, 6500K) |
| CRI (индекс цветопередачи): > 80Ra для стандартного (> 90Ra для более высокого доступного CRI) |
| Фотобиологическая безопасность: RG0 (без риска) |
| ЕЭК (класс энергоэффективности): A++ |
| SDCM (стандартное отклонение совпадения цветов): <5 (SDCM<3 необязательно) |
|
UGR (4H, 8H): 24,9 (Кросс)
23.4 (продольный)
|

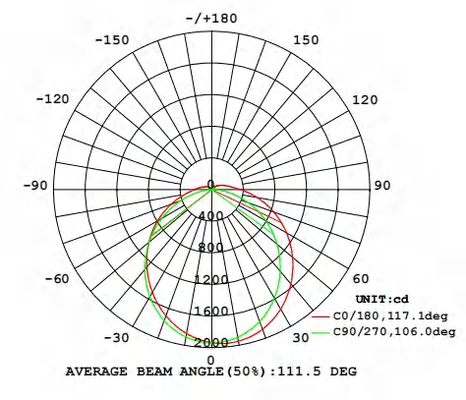

| Угол луча: 120° |
| Средний срок службы светильника: 50 000 часов (L80B10) |
| Поддержание лумена при e.o.l. > 70% |
| Световая эффективность: 130 ЛПВ (ПРОЛИНА) |
| Длина 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Номинальная мощность: 20W 30W 30W 40W 42W DIP ((20~42W) 40W 60W 62W DIP ((30~62W) |
| (PRO) 2,600 мм 3,900 мм 3,900 мм 5,200 мм Максимально 5,460 мм 5,200 мм 7,800 мм Максимально 8,060 мм |
Доставленные лумены
@ 5000K, CRl>80 (PRIME) 3,200lm 4,800lm 4,800lm 6,400lm Максимально 6,720lm 6,400lm 9,600lm Максимально 9,920lm |
| Условия эксплуатации |
| Операционная температура / влажность: -20 ~ + 60 °C (-4 °F ~ 140 °F) / 5 ~ 85% RH, не конденсированный |
| Температура хранения / влажность: -40 ~ + 80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, не конденсированный |
| Среднее полезное время светодиода L90B10: ≥0.96 |
| Номинальный срок службы (Tp < 70°C): до 100000 часов |
| В случае, если водитель не имеет разрешения на перевозку автомобиля, он может отказаться от перевозки. |
| Устойчивость к вибрации: 10 ~ 500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый по оси X, Y, Z |
| Акустический шум: < 25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет |
| Сертификации |
| Глобальный сертификат: ENEC. CE. RoHS. D-Mark. KEMA-KEUR. SAA. C-Tick. RCM. CB. |
| Директивы по безопасности: EN 60598-1 |
| Директивы EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Другие директивы: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Толерантность светового потока, толерантность мощности и толерантность цветовой температуры ±5%, 5000K и CRl> 80.
* Исследование светового луча, распределения интенсивности света и световой эффективности было проведено в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальная информация о продукте и общие гарантийные условия доступны на нашем сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана на листе данных продукта.
* Значения могут быть изменены из-за светодиодного соединения.
* Параметры в таблице данных приведены для Ta=25°C, на основе 4000K/80Ra, эффективность на 10% выше с 70Ra

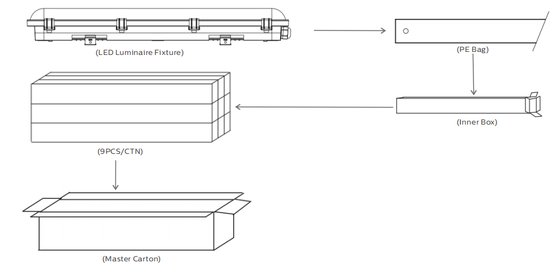

| Длина/ммВнутренняя коробка Внешняя коробка QTY/CTN Unit N.W G.W/Carton |
| 600 635x118x86 мм 650x369x283 мм 9PCS 1,4 кг 13,8 кг |
| 1200 1235х118х86мм 1250х369х283мм 9PCS 2.1кг 20.6кг |
| 1500 1535x118x86 мм 1550x369x283 мм 9PCS 2,4 кг 21,8 кг |
Пожалуйста, прочитайте все инструкции ниже перед установкой:
* Чтобы избежать удара током, убедитесь, что питание отключено перед установкой.
* Лампа должна быть установлена и использована квалифицированным электриком или техником в соответствии с Национальным электрическим кодексом и соответствующими местными кодами.
* Распаковать и тщательно осматривать лампу, сообщать о повреждении и хранить все упаковочные материалы, если какая-либо часть продукта была повреждена во время транспортировки.
* Если лампа повреждена, не используйте ее!
Заявление:
Согласно Международному стандарту светодиодных светильников,здесь DUALRAYS официально утверждает, что DUALRAYS LED Highbay Light (UFO Highbay) серии продуктов разрешено применять только в помещении или полунаружной нейтральной средеВ то же время, DUALRAYS обещает полную гарантию на продукцию.
Любое применение в тяжелой среде, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокое содержание аммиака и т.д., не допускается без официального подтверждения от производителя.Если произойдет ошибка в применении, гарантия больше не гарантируется.
