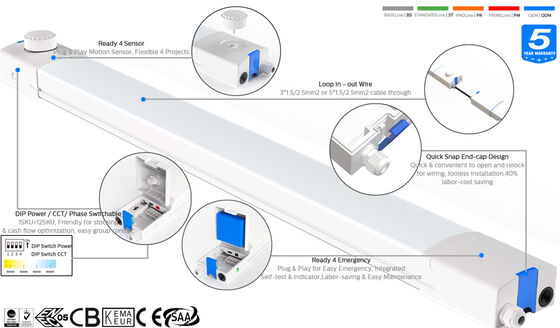

* Высокая яркость светодиодов SAN'AN SMD2835, драйвер TRIDONIC/ non-SELV High PF Flicker-free, опциональная регулировка мощности DIP-переключателем;;

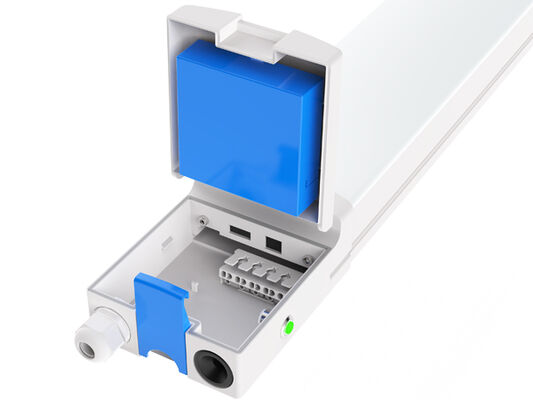

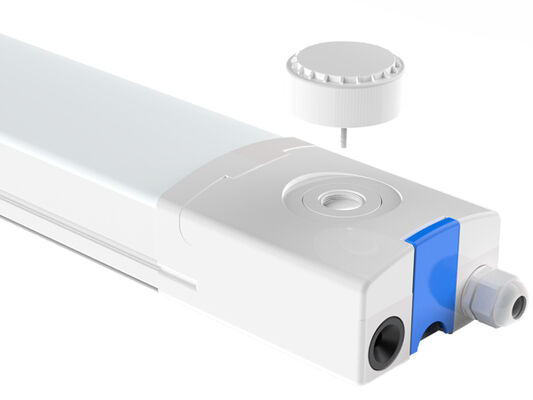

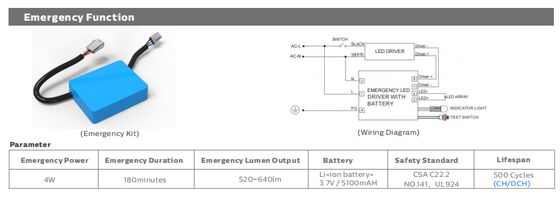

* Готовность к датчику движения и аварийному освещению, датчик и аварийный комплект Plug & Play;

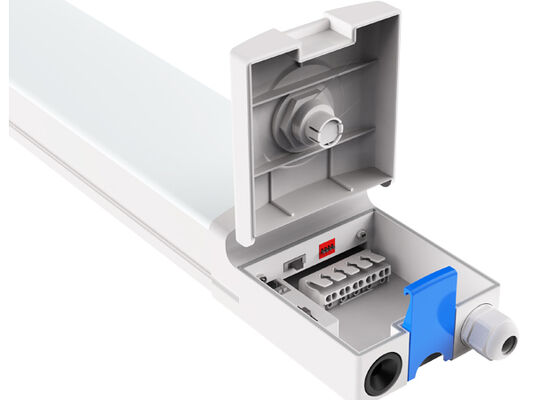

* Конструкция торцевой крышки с пряжкой, быстро и удобно открывать и повторно фиксировать для проводки, значительно повышает эффективность и экономит затраты на рабочую силу;;
* Защита IP65 / IK10;
* Угол луча 120°;
* Опционально одно- или двухпроводное соединение;
* Несколько вариантов установки: подвесной, настенный;
* Различное интеллектуальное управление: 1-10 В, DALI, датчик движения, датчик освещенности, Zigbee и аварийное освещение;
* 3 CCT опционально (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Опционально однофазное (L/N/E) или трехфазное (L1/L2/L3/N/FG);
* Отсутствие УФ-излучения или ИК-излучения и полное отсутствие ртути;
* L80/B10 @ 61.000 ч;
* Индивидуальная поддержка для специальных проектов;
Опции:
> Драйвер: / TRIDONIC /BOKE Драйвер без SELV с опциональной технологией DIP.
> 3 CCT опционально (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

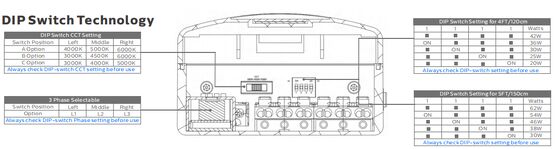

> Регулировка мощности DIP-переключателем;
> Управление и диммирование: 1-10 В, DALI, датчик движения, датчик освещенности, Zigbee и аварийное освещение;
> Установка: потолочный монтаж | Подвесной | Поворотный настенный монтаж;
> Замена люминесцентных NCF;
> Мастерские и склады;
> Гаражи и автостоянки;
> Спортивные сооружения;
> Коридор/Галерея/Коридор;
> Открытые и закрытые помещения;
| Длина/мм Размер A / мм Размер B / мм Размер C / ммРазмер C / мм |
| 600 2 фута/605 620 102 54 |
| 1200 4 фута/1205 1220 102 54 |
| 1500 5 футов/1505 1520 102 54 |
| Общая система |
| Материал корпуса: экструдированный ПК в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ-излучения (IK10) |
| Материал рассеивателя: экструдированный ПК в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ-излучения (IK10) |
| Цвет корпуса: белый (RAL9016), другие цвета опционально |
| Уплотнительные прокладки: силиконовая пена |
Теплоотвод светодиодов: через безреберный корпус светильника из алюминия 6063, без проводящих жидкостей. Пассивное конвекционное рассеивание
обеспечивающее тепловой контакт со светодиодными модулями через высокопроводящую бессвинцовую паяльную пасту |
| Защита от конденсации: клапан выравнивания давления для обеспечения выпуска влаги, предотвращения конденсации и поддержания герметичности светильника IP |
| Отделка: электростатическое напыление и сублимация в печи. Устойчивость к коррозии |
| Рекомендуемая высота монтажа: 2 - 8 метров |
| Обслуживание: торцевая крышка с быстрым защелкиванием для легкой установки |
| Драйвер: постоянный ток с опциональной регулировкой мощности с помощью DIP-переключателя, встроенный в светильник, предварительно подключенный |
| Управление диммированием: ВКЛ-ВЫКЛ | Диммирование 1-10 В | DALI-2 | Mesh | Zigbee | Casambi |
| IP (степень защиты от проникновения): IP65 |
| IK (ударопрочность): IK10 |
| Класс защиты: Класс Ⅰ |
| Испытание раскаленной проволокой: 850°C (менее 30 с) |
| Кабельный ввод: кабельный ввод M20 (нейлон) |
| Установка: потолочный монтаж | Подвесной | Поворотный настенный монтаж |
| Интеллектуальная функция: датчик PIR | Микроволновый датчик | Аварийное освещение |
| Электрическая система |
| Сквозная проводка: 3*1,5 мм2 | 5*1,5 мм2 | 3*2,5 мм2 | 5*2,5 мм2 провода на выбор |
| Основное напряжение: 220~240 В переменного тока/ 50/60 Гц, 180-264 В постоянного тока |
| Коэффициент мощности (PF): ≥0,96 |
| Общий коэффициент гармонических искажений (THD): ＜10% |
| Тип выхода: Non-SELV (неизолированный) |
| Коэффициент мерцания: ＜1% |
| Показатель стробоскопической видимости (SVM): ＜0,4 |
| Воспринимаемость стробоскопических эффектов (Pst): ＜1 |
| Клеммное соединение: торцевая крышка с быстрым защелкиванием для легкой установки, опциональный выдвижной лоток для легкой замены и обслуживания |
| Мощность светильников B10A B16A C10A C16A |
| 20 Вт 70 110 98 158 |
| 30 Вт 46 74 66 104 |
| Модуль через автоматические выключатели LSS 40 Вт 35 55 49 78 |
| 50 Вт 28 44 39 62 |
| 60 Вт 23 37 34 52 |
| Система фотометрии |
| Светодиоды: SMD2835 (1 Вт) |
|
CCT (коррелированная цветовая температура): один CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT опционально (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K на выбор)
|
| CRI (индекс цветопередачи): >80Ra для стандартного (>90Ra для более высокого CRI) |
| Фотобиологическая безопасность: RG0 (освобождено от риска) |
| EEC (класс энергоэффективности): A++ |
| SDCM (стандартное отклонение соответствия цвета): ＜5 (SDCM<3 опционально) |
|
UGR (4H, 8H) : 24,9 (перекрестный)
23,4 (продольный)
|
| Угол луча: 120° |
| Средний срок службы светильника: 61 000 часов (L80B10) |
| Сохранение светового потока в конце срока службы >70% |
| Световая отдача: 130LPW (PROLine) | 160LPW (PRIMELine) опционально |
| Длина 2FT/600 мм 4FT/1200 мм 5FT/1500 мм |
| Номинальная мощность: 20 Вт 30 Вт 30 Вт 40 Вт 42 Вт DIP(20~42 Вт) 40 Вт 60 Вт 62 Вт DIP(30~62 Вт) |
| (PRO) 2600 лм 3900 лм 3900 лм 5200 лм Макс. 5460 лм 5200 лм 7800 лм Макс. 8060 лм |
Световой поток
@ 5000K, CRl>80 (PRIME) 3200 лм 4800 лм 4800 лм 6400 лм Макс. 6720 лм 6400 лм 9600 лм Макс. 9920 лм |
| Условия эксплуатации |
| Рабочая температура / влажность: -20~ +60℃ (-4°F ~ 140°F) / 5~85% относительной влажности, без конденсации |
| Температура хранения / влажность: -40~ +80℃ (-40°F ~ 176°F) / 5~85% относительной влажности, без конденсации |
| Среднее полезное время работы светодиодов L90B10: ≥0,96 |
| Номинальный срок службы (Tp<70℃): до 100 000 ч |
| MTBF драйвера: 500 000 ч, MIL-HDBK-217F (25℃) |
| Виброустойчивость: 10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый по осям X, Y, Z |
| Акустический шум: ＜25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет (с возможностью продления до 7 лет) |
| Сертификаты |
| Глобальный сертификат: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы по безопасности: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Допуск на световой поток, допуск на мощность и допуск на цветовую температуру ±5%, 5000K и CRl>80.
* Световой луч, распределение интенсивности света и световая эффективность были проверены в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальную информацию о продукте и общие условия гарантии можно найти на нашем веб-сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана в паспорте изделия.
* Значения могут быть изменены из-за сортировки светодиодов.
* Параметры в паспорте указаны для Ta=25°C, на основе 4000K/80Ra, на 10% выше эффективности при 70Ra
Соединение с возможностью подключения:
| Длина/мм Внутренняя коробка Внешняя коробка QTY”/CTN Единица измерения N.W G.W/Коробка |
| 600 670x106x65 мм 685x333x220 мм 9 шт. 1,6 кг 16,9 кг |
| 1200 1270x106x65 мм 1385x333x220 мм 9 шт. 2,4 кг 23,9 кг |
| 1500 1570x106x65 мм 1685x333x220 мм 9 шт. 3,4 кг 33,6 кг |
Пожалуйста, прочтите все инструкции ниже перед установкой:
* Во избежание поражения электрическим током убедитесь, что питание выключено перед установкой.
* Светильник должен устанавливаться и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальным электротехническим кодексом и соответствующими местными нормами.
* Распакуйте и внимательно осмотрите светильник, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть продукта была повреждена во время транспортировки.
* Если светильник поврежден, не используйте его!
Заявление:
В соответствии с Международным стандартом светодиодных светильников, настоящим DUALRAYS официально заявляет, что продукты серии DUALRAYS LED Highbay Light (UFO Highbay) разрешено применять только в нейтральной среде внутри помещений или полуоткрытых помещениях. Между тем, DUALRAYS обещает полную гарантию на продукцию.
Любое применение в суровых условиях, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокий аммиак и т. д., не допускается без официального подтверждения от производителя. В случае неправильного применения гарантия больше не гарантируется.
* Профессиональный команда: >15 лет опыта, собственный завод, команда >10 инженеров, мощные производственные мощности и система управления контролем качества, обеспечивают как хорошее качество продукции, так и обслуживание;
* Надежный бренд: Налажено стабильное и долгосрочное сотрудничество с европейскими клиентами, получены высокая оценка и доверие, а также имеется склад в Нидерландах для лучшего обслуживания;
* Предоставьте моделирование DIALux: Отправьте нам свои параметры приложений, такие как расстояние, высота, ширина и т. д., наша команда инженеров выполнит моделирование в соответствии с вашими требованиями и порекомендует вам лучший продукт;
* Все наши светодиодные светильники соответствуют стандартам CE, RoHS. TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 перечислены для ведущих продуктов.
