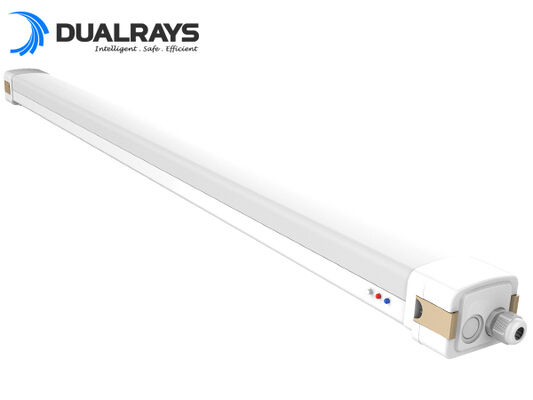

* Высокояркие светодиоды SAN'AN SMD2835, драйвер TRIDONIC/ non-SELV High PF Flicker-free Driver, опциональная регулировка мощности DIP-переключателем;;
* Конструкция торцевой крышки с защелкой, быстро и удобно открывать и закрывать для подключения проводки, значительно повышает эффективность и экономит трудозатраты;;
* Защита IP65 / IK10;
* Угол луча 120°;
* Опционально одиночное или двойное проводное соединение;
* Несколько вариантов установки: подвесной, настенный;
* Различные интеллектуальные элементы управления: 1-10 В, DALI, датчик движения, датчик освещенности, Zigbee и аварийный;
* 3 CCT опционально (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Опционально однофазный (L/N/E) или трехфазный (L1/L2/L3/N/FG);
* Без УФ или ИК и полностью без ртути;
* L80/B10 @ 62.000ч;
* Поддержка индивидуальной настройки для специальных проектов;
Опции:
> Драйвер: / Драйвер TRIDONIC /BOKE Non-SELV с опциональной технологией DIP.
> 3 CCT опционально (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

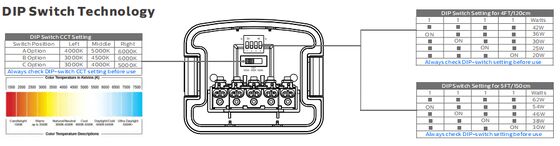

> Переключаемая мощность DIP;
> Управление и диммирование: 1-10 В, DALI, датчик движения, датчик освещенности, Zigbee и аварийный;
> Установка: потолочный монтаж | Подвесной | Поворотный настенный монтаж;
> Замена люминесцентных NCF;

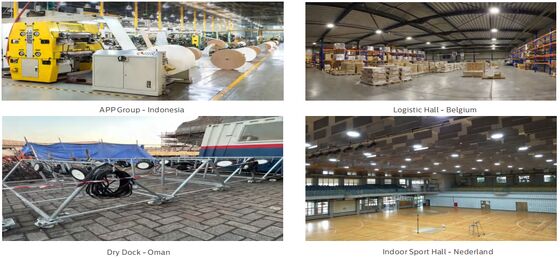

> Мастерские и склады;
> Гаражи и автостоянки;
> Спортивные сооружения;
> Коридор/Галерея/Коридор;
> Наружные и внутренние помещения;
| Длина/мм Размер A / мм Размер B / мм Размер C / мм Размер D / мм |
| 600 2 фута/605 630 84 69 |
| 1200 4 фута/1205 1230 84 69 |
| 1500 5 футов/1505 1530 84 69 |
| Общая система |
| Материал корпуса: экструдированный ПК в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ (IK10) |
| Материал рассеивателя: экструдированный ПК в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ (IK10) |
| Цвет корпуса: белый (RAL9016), другие цвета опционально |
| Уплотнительные прокладки: силиконовая пена |
Рассеивание тепла светодиодов: через безреберный корпус светильника из алюминия 6063, без проводящих жидкостей. Пассивное конвекционное рассеивание
обеспечение теплового контакта со светодиодными модулями через высокопроводящую бессвинцовую паяльную пасту |
| Защита от конденсации: клапан выравнивания давления для обеспечения выпуска влаги, предотвращения конденсации и поддержания герметичности светильника по IP |
| Отделка: электростатическое напыление и сублимация в печи. Устойчивость к коррозии |
| Рекомендуемая высота монтажа: 2 - 8 метров |

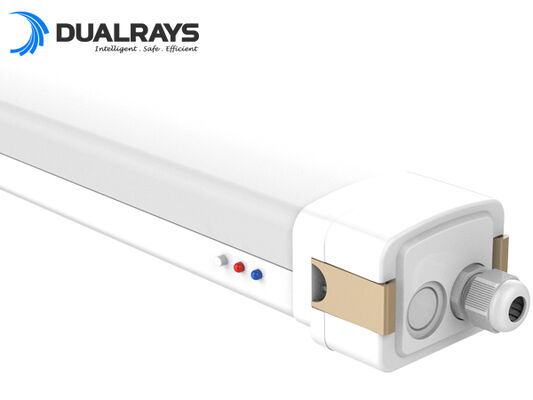

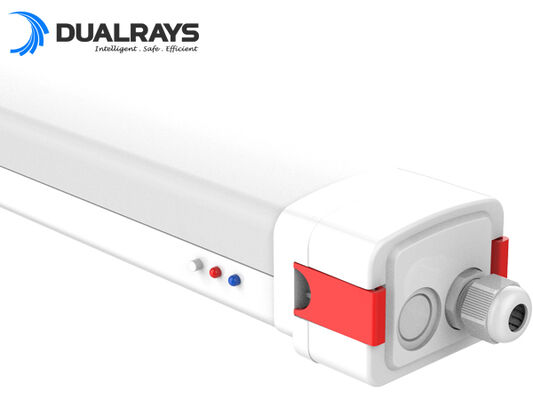

| Обслуживание: торцевая крышка с быстрым защелкиванием для легкой установки |
| Драйвер: постоянный ток с опциональной регулировкой мощности с помощью DIP-переключателя, встроенный в светильник, предварительно подключен |
| Управление диммированием: ВКЛ-ВЫКЛ | диммирование 1-10 В | DALI-2 | Mesh | Zigbee | Casambi |
| IP (степень защиты от проникновения): IP65 |
| IK (ударопрочность): IK10 |
| Класс защиты: Класс Ⅰ |
| Испытание раскаленной проволокой: 850°C (менее 30 с) |
| Кабельный ввод: кабельный ввод M20 (нейлон) |
| Установка: потолочный монтаж | Подвесной | Поворотный настенный монтаж |

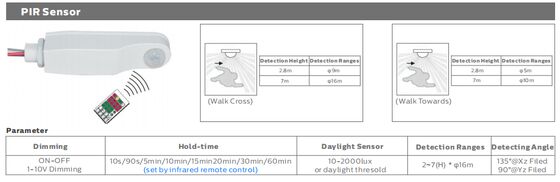

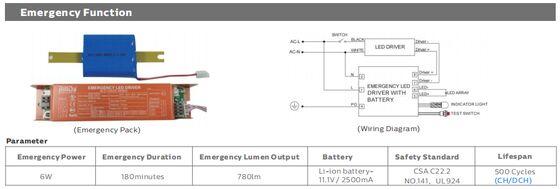

| Интеллектуальная функция: датчик PIR | Микроволновый датчик | Аварийный |
| Электрическая система |
| Сквозная проводка: провода 3*1,5 мм2 | 5*1,5 мм2 | 3*2,5 мм2 | 5*2,5 мм2 для опции |
| Основное напряжение: 220~240 В переменного тока/ 50/60 Гц, 180-264 В постоянного тока |
| Коэффициент мощности (PF): ≥0,96 |
| Общий коэффициент гармонических искажений (THD): ＜10% |
| Тип выхода: Non-SELV (неизолированный) |
| Коэффициент мерцания: ＜1% |
| Показатель стробоскопической видимости (SVM): ＜0,4 |
| Воспринимаемость стробоскопических эффектов (Pst): ＜1 |

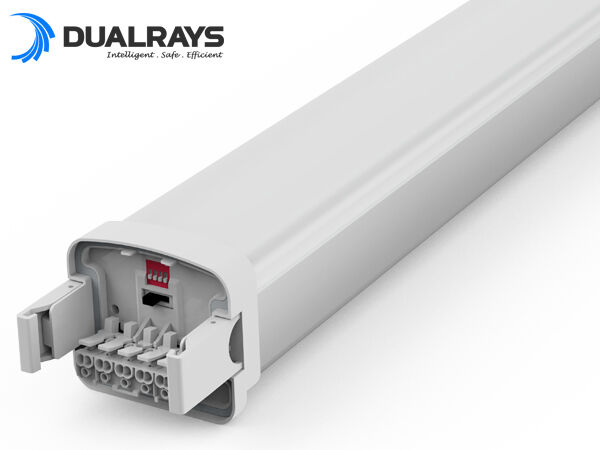

| Клеммное соединение: торцевая крышка с быстрым защелкиванием для легкой установки, опционально выдвижной лоток для легкой замены и обслуживания |
| Мощность светильников B10A B16A C10A C16A |
| 20 Вт 70 110 98 158 |
| 30 Вт 46 74 66 104 |
| Модуль через автоматические выключатели LSS 40 Вт 35 55 49 78 |
| 50 Вт 28 44 39 62 |
| 60 Вт 23 37 34 52 |
| Система фотометрии |
| Светодиоды: SMD2835 (1 Вт) |
|
CCT (коррелированная цветовая температура): Single CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT опционально (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K на выбор)
|
| CRI (индекс цветопередачи): >80Ra для стандартного (>90Ra для более высокого CRI) |
| Фотобиологическая безопасность: RG0 (освобождено от риска) |
| EEC (класс энергоэффективности): A++ |
| SDCM (стандартное отклонение соответствия цвета): ＜5 (SDCM<3 опционально) |
|
UGR (4H, 8H) : 24,9 (перекрестный)
23,4 (продольный)
|
| Угол луча: 120° |
| Средний срок службы светильника: 62 000 часов (L80B10) |
| Сохранение светового потока в конце срока службы >70% |
| Световая отдача: 130LPW (PROLine) | 160LPW (PRIMELine) опционально |
| Длина 2FT/600 мм 4FT/1200 мм 5FT/1500 мм |
| Номинальная мощность: 20 Вт 30 Вт 30 Вт 40 Вт 42 Вт DIP(20~42 Вт) 40 Вт 60 Вт 62 Вт DIP(30~62 Вт) |
| (PRO) 2.600 лм 3.900 лм 3.900 лм 5.200 лм Макс. 5.460 лм 5.200 лм 7.800 лм Макс. 8.060 лм |
Поставляемые люмены
@ 5000K, CRl>80 (PRIME) 3.200 лм 4.800 лм 4.800 лм 6.400 лм Макс. 6.720 лм 6.400 лм 9.600 лм Макс. 9.920 лм |
| Условия эксплуатации |
| Рабочая температура / влажность: - 20~ +60℃ (-4°F ~ 140°F) / 5~85% относительной влажности, без конденсации |
| Температура хранения / влажность: -40~ +80℃ (-40°F ~ 176°F) / 5~85% относительной влажности, без конденсации |
| Среднее полезное время работы светодиода L90B10: ≥0,96 |
| Номинальный срок службы (Tp <70℃): до 100 000 часов |
| MTBF драйвера: 500 000 часов, MIL-HDBK-217F (25℃) |
| Виброустойчивость: 10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый по осям X, Y, Z |
| Акустический шум: ＜25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет (возможность продления до 7 лет) |
| Сертификаты |
| Глобальный сертификат: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы безопасности: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Допуск на световой поток, допуск на мощность и допуск на цветовую температуру ±5%, 5000K и CRl>80.
* Световой луч, распределение интенсивности света и световая эффективность были проверены в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальную информацию о продуктах и общие условия гарантии можно найти на нашем веб-сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана в паспорте изделия.
* Значения могут быть изменены из-за сортировки светодиодов.
* Параметры в паспорте указаны для Ta=25°C, на основе 4000K/80Ra, на 10% выше эффективность при 70Ra

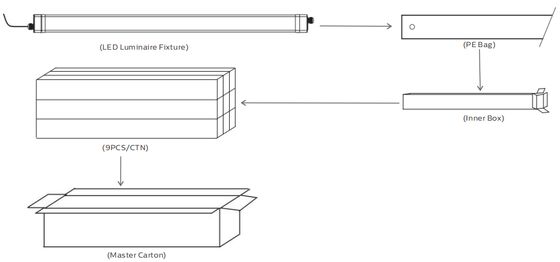

Соединение с возможностью подключения:
| Длина/мм Внутренняя коробка Внешняя коробка QTY”/CTN Единица измерения N.W G.W/Коробка |
| 2 фута/600 670x90x80 мм 685x285x265 мм 9 шт. 1,6 кг 16,9 кг |
| 4 фута/1200 1270x90x80 мм 1285x285x265 мм 9 шт. 2,4 кг 23,9 кг |
| 5 футов/1500 1570x90x80 мм 1585x285x265 мм 9 шт. 3,4 кг 33,6 кг |
Пожалуйста, прочтите все инструкции ниже перед установкой:
* Во избежание поражения электрическим током убедитесь, что питание выключено перед установкой.
* Светильник должен устанавливаться и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальным электротехническим кодексом и соответствующими местными нормами.
* Распакуйте и внимательно осмотрите светильник, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть продукта была повреждена во время транспортировки.
* Если светильник поврежден, не используйте его!
Заявление:
В соответствии с Международным стандартом светодиодных светильников, настоящим DUALRAYS официально заявляет, что продукты серии DUALRAYS LED Highbay Light (UFO Highbay) разрешено применять только во внутренней или полунаружной нейтральной среде. Между тем DUALRAYS обещает полную гарантию на продукцию.
Любое применение в суровых условиях, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокий аммиак и т. д., не допускается без официального подтверждения от производителя. В случае неправильного применения гарантия больше не действует.
