* Светодиоды SAN'AN SMD2835 высокой яркости, драйвер TRIDONIC/ non-SELV High PF Flicker-free, опциональная регулировка мощности DIP-переключателем;;

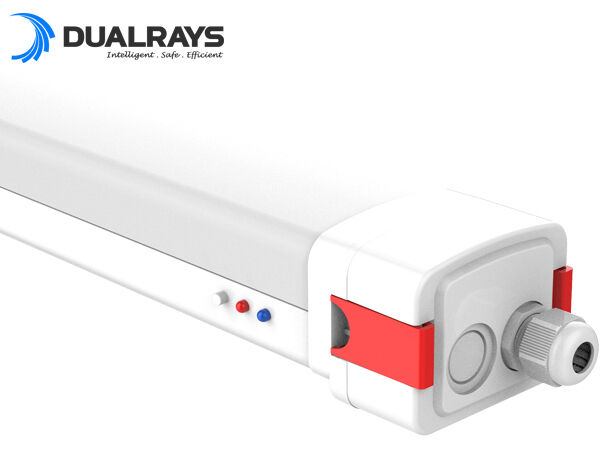

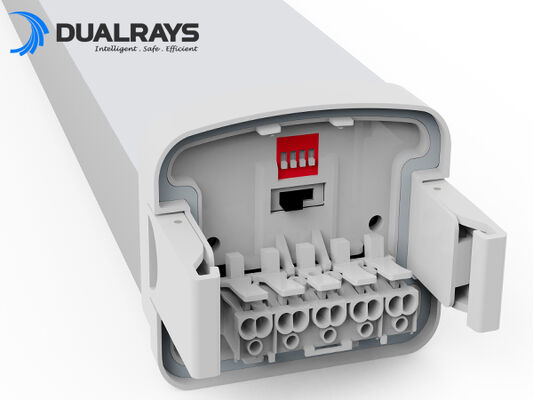

* Конструкция торцевой крышки с защелкой, быстро и удобно открывать и повторно фиксировать для подключения проводки, значительно повышает эффективность и экономит трудозатраты;;
* Защита IP65 / IK10;
* Угол луча 120°;
* Опционально одно- или двухпроводное соединение;
* Несколько вариантов установки: подвесной, настенный;
* Различные интеллектуальные элементы управления: 1-10 В, DALI, датчик движения, датчик освещенности, Zigbee и аварийное освещение;
* 3 варианта CCT (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Опционально однофазное (L/N/E) или трехфазное (L1/L2/L3/N/FG);
* Отсутствие УФ-излучения или ИК-излучения и полное отсутствие ртути;
* L80/B10 @ 62 000 ч;
* Поддержка индивидуальной настройки для специальных проектов;
Опции:
> Драйвер: / Драйвер TRIDONIC /BOKE Non-SELV с опциональной технологией DIP.
> 3 варианта CCT (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> Переключаемая мощность DIP;
> Управление и диммирование: 1-10 В, DALI, датчик движения, датчик освещенности, Zigbee и аварийное освещение;
> Установка: потолочный монтаж | Подвесной | Поворотный настенный монтаж;
> Замена люминесцентных NCF;

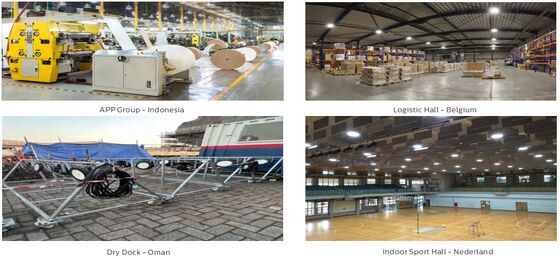

> Мастерские и склады;
> Гаражи и автостоянки;
> Спортивные сооружения;
> Коридор/Галерея/Коридор;
> Наружные и внутренние помещения;
| Длина/мм Размер A / мм Размер B / мм Размер C / мм Размер D / мм |
| 600 2 фута/605 630 84 69 |
| 1200 4 фута/1205 1230 84 69 |
| 1500 5 футов/1505 1530 84 69 |
| Общая система |
| Материал корпуса: экструдированный ПК в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ-излучения (IK10) |
| Материал рассеивателя: экструдированный ПК в соответствии со стандартом UNE-EN ISO 21305-1:2020, условный фильтр УФ-излучения (IK10) |
| Цвет корпуса: белый (RAL9016), другие цвета по желанию |
| Уплотнительные прокладки: силиконовая пена |
Теплоотвод светодиодов: через безреберный корпус светильника из алюминия 6063 AL, без проводящих жидкостей. Пассивное конвекционное рассеивание
обеспечивающее тепловой контакт со светодиодными модулями через высокопроводящую бессвинцовую паяльную пасту |
| Антиконденсация: клапан выравнивания давления для обеспечения отвода влаги, предотвращения конденсации и поддержания герметичности светильника по IP |
| Отделка: электростатическое напыление и сублимация в печи. Устойчивость к коррозии |
| Рекомендуемая высота монтажа: 2 - 8 метров |
| Обслуживание: торцевая крышка с быстрым защелкиванием для легкой установки |
| Драйвер: постоянный ток с опциональной регулировкой мощности с помощью DIP-переключателя, встроенный в светильник, предварительно подключенный |
| Регулировка яркости: ВКЛ-ВЫКЛ | диммирование 1-10 В | DALI-2 | Mesh | Zigbee | Casambi |
| IP (степень защиты от проникновения): IP65 |
| IK (ударопрочность): IK10 |
| Класс защиты: Класс Ⅰ |
| Испытание раскаленной проволокой: 850°C (менее 30 с) |
| Кабельный ввод: кабельный ввод M20 (нейлон) |
| Установка: потолочный монтаж | Подвесной | Поворотный настенный монтаж |

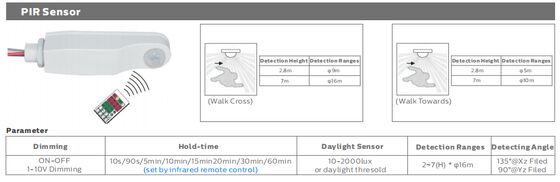

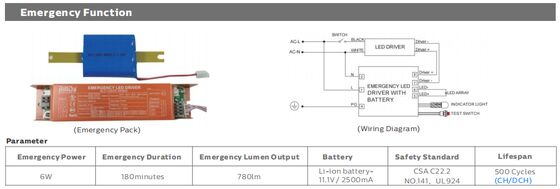

| Интеллектуальная функция: датчик PIR | Микроволновый датчик | Аварийное освещение |
| Электрическая система |
| Сквозная проводка: 3*1,5 мм2 | 5*1,5 мм2 | 3*2,5 мм2 | 5*2,5 мм2 провода для опции |
| Основное напряжение: 220~240 В переменного тока/ 50/60 Гц, 180-264 В постоянного тока |
| Коэффициент мощности (PF): ≥0,96 |
| Общий коэффициент гармонических искажений (THD): ＜10% |
| Тип выхода: Non-SELV (неизолированный) |
| Коэффициент мерцания: ＜1% |
| Показатель стробоскопической видимости (SVM): ＜0,4 |
| Воспринимаемость стробоскопических эффектов (Pst): ＜1 |
| Клеммное соединение: торцевая крышка с быстрым защелкиванием для легкой установки, опционально выдвижной лоток для легкой замены и обслуживания |
| Мощность светильников B10A B16A C10A C16A |
| 20 Вт 70 110 98 158 |
| 30 Вт 46 74 66 104 |
| Модуль через автоматические выключатели LSS 40 Вт 35 55 49 78 |
| 50 Вт 28 44 39 62 |
| 60 Вт 23 37 34 52 |
| Фотометрическая система |
| Светодиоды: SMD2835 (1 Вт) |
|
CCT (коррелированная цветовая температура): один CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 варианта CCT (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K на выбор)
|
| CRI (индекс цветопередачи): >80Ra для стандартного (>90Ra для более высокого CRI) |
| Фотобиологическая безопасность: RG0 (освобождено от риска) |
| EEC (класс энергоэффективности): A++ |
| SDCM (стандартное отклонение соответствия цвета): ＜5 (SDCM<3 опционально) |
|
UGR (4H, 8H) : 24,9 (перекрестный)
23,4 (продольный)
|
| Угол луча: 120° |
| Средний срок службы светильника: 62 000 часов (L80B10) |
| Сохранение светового потока в конце срока службы >70% |
| Световая отдача: 130LPW (PROLine) | 160LPW (PRIMELine) опционально |
| Длина 2FT/600 мм 4FT/1200 мм 5FT/1500 мм |
| Номинальная мощность: 20 Вт 30 Вт 30 Вт 40 Вт 42 Вт DIP(20~42 Вт) 40 Вт 60 Вт 62 Вт DIP(30~62 Вт) |
| (PRO) 2600 лм 3900 лм 3900 лм 5200 лм Макс. 5460 лм 5200 лм 7800 лм Макс. 8060 лм |
Поставляемые люмены
@ 5000K, CRl>80 (PRIME) 3200 лм 4800 лм 4800 лм 6400 лм Макс. 6720 лм 6400 лм 9600 лм Макс. 9920 лм |
| Условия эксплуатации |
| Рабочая температура / влажность: - 20~ +60℃ (-4°F ~ 140°F) / 5~85% относительной влажности, без конденсации |
| Температура хранения / влажность: -40~ +80℃ (-40°F ~ 176°F) / 5~85% относительной влажности, без конденсации |
| Среднее полезное время работы светодиода L90B10: ≥0,96 |
| Номинальный срок службы (Tp <70℃): до 100 000 ч |
| MTBF драйвера: 500 000 ч, MIL-HDBK-217F (25℃) |
| Виброустойчивость: 10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый по осям X, Y, Z |
| Акустический шум: ＜25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет (возможно продление до 7 лет) |
| Сертификаты |
| Глобальный сертификат: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы по безопасности: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Допуск на световой поток, допуск на мощность и допуск на цветовую температуру ±5%, 5000K и CRl>80.
* Световой луч, распределение интенсивности света и световая эффективность были проверены в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальную информацию о продукте и общие условия гарантии можно найти на нашем веб-сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана в паспорте изделия.
* Значения могут быть изменены из-за сортировки светодиодов.
* Параметры в паспорте указаны для Ta=25°C, на основе 4000K/80Ra, на 10% выше эффективности с 70Ra

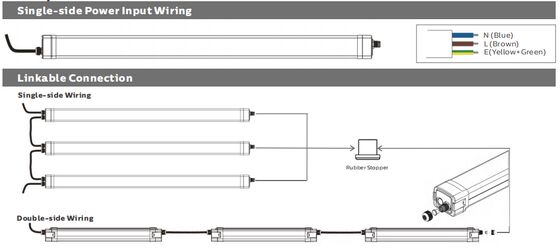

Соединение с возможностью подключения:
| Длина/мм Внутренняя коробка Внешняя коробка QTY”/CTN Единица измерения N.W G.W/Коробка |
| 2 фута/600 670x90x80 мм 685x285x265 мм 9 шт. 1,6 кг 16,9 кг |
| 4 фута/1200 1270x90x80 мм 1285x285x265 мм 9 шт. 2,4 кг 23,9 кг |
| 5 футов/1500 1570x90x80 мм 1585x285x265 мм 9 шт. 3,4 кг 33,6 кг |
Пожалуйста, прочтите все инструкции ниже перед установкой:
* Во избежание поражения электрическим током убедитесь, что питание выключено перед установкой.
* Светильник должен устанавливаться и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальным электротехническим кодексом и соответствующими местными нормами.
* Распакуйте и внимательно осмотрите светильник, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть продукта была повреждена во время транспортировки.
* Если светильник поврежден, не используйте его!
Заявление:
В соответствии с Международным стандартом светодиодных светильников, DUALRAYS официально заявляет, что продукты серии DUALRAYS LED Highbay Light (UFO Highbay) разрешены только для применения во внутренней или полунаружной нейтральной среде. Между тем, DUALRAYS обещает полную гарантию на продукцию.
Любое применение в суровых условиях, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокий аммиак и т. д., не допускается без официального подтверждения от производителя. В случае неправильного применения гарантия больше не гарантируется.
* Профессиональная команда: >15 лет опыта, собственный завод, >10 инженеров, мощные производственные мощности и система контроля качества, обеспечивают как хорошее качество продукции, так и обслуживание;
* Надежный бренд: Наладили стабильное и долгосрочное сотрудничество с европейскими клиентами, получили высокую оценку и доверие, а также имеют склад в Нидерландах для лучшего обслуживания;
* Предоставление моделирования DIALux: Отправьте нам свои параметры приложений, такие как расстояние, высота, ширина и т. д., наша команда инженеров выполнит моделирование в соответствии с вашими требованиями и порекомендует вам лучший продукт;
* Все наши светодиодные светильники соответствуют стандартам CE, RoHS. TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 перечислены для ведущих продуктов.
