* Высокояркие светодиоды SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050, опционально драйвер Meanwell XLG / PHILIPS;

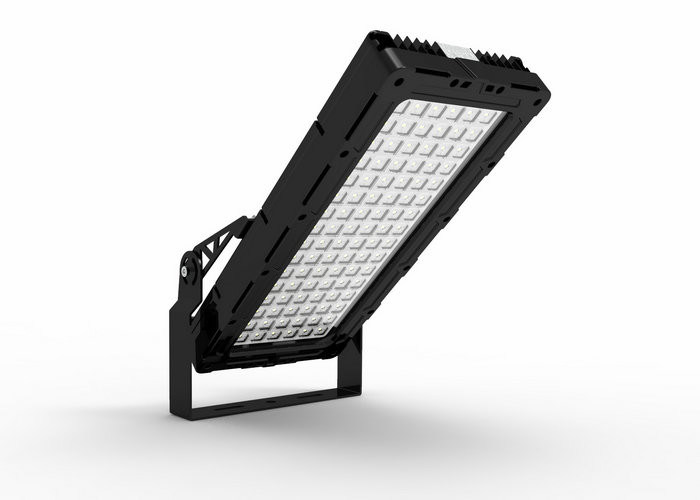

* Корпус морского класса из алюминия. Высокопрочный литой корпус из алюминия морского класса для достижения уровня WF2, прецизионное литье под давлением из алюминия ADC12, отличная теплопроводность;
* Крепеж из нержавеющей стали 316. Кронштейн и крепеж из нержавеющей стали для максимальной коррозионной стойкости.
* Защита IP66 / IK10;
* Симметричные 30°/60°/90°/120°, асимметричные 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°,
Опционально поляризованная оптика 45°, 60° (в разработке);
* Различные интеллектуальные системы управления: 1-10V, DALI, DMX512, Zigbee на выбор;
* Без УФ или ИК и полностью без ртути;
* L80/B10 при 100 000 часов;
* Поддержка индивидуальных решений для специальных проектов;
Опции:
> Драйвер: Meanwell//SOSEN/PHILIPS, разработанный DURALYS, прочный и компактный.
> Светодиоды: LUMILEDS/SAN'AN на выбор;
> Эффективность: 130 лм/Вт/160 лм/Вт на выбор;
> Управление и диммирование: 1-10V, DALI, DMX512, Zigbee на выбор;
> Оптическая линза: Симметричные 30°/60°/90°/120°, асимметричные 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°,
Опционально поляризованная оптика 45°, 60° (в разработке);
>Рыболовные суда;
>Палубы морских судов;
>Мостовые и портальные краны;
>Морские буровые платформы;
>Освещение высоких мачт;
>Портовые сооружения;
| Общая система |
| Материал корпуса: Высокопрочный литой алюминий ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 в соответствии со стандартом UNE EN 1706, с порошковым покрытием. |
| Цвет корпуса: Металлический черный (RAL9017), другие цвета по запросу |
| Уплотнительные прокладки: Силиконовая пена |

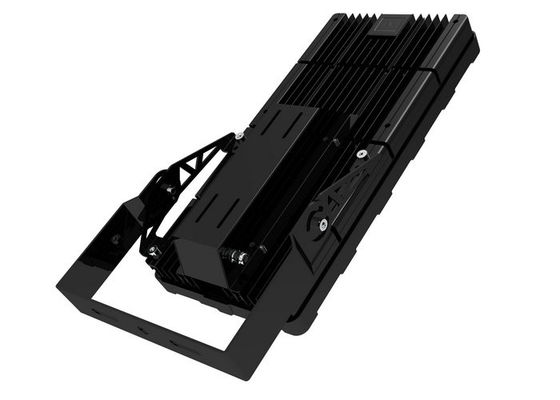

Теплоотвод светодиодов: Через безреберный корпус светильника из алюминия ADC12, без проводящих жидкостей. Пассивное конвективное охлаждение
обеспечивая тепловой контакт со светодиодными модулями через высокопроводящую бессвинцовую паяльную пасту |

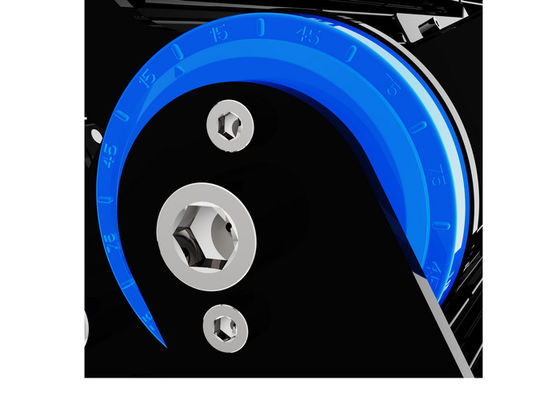

| Кронштейны: U-образный кронштейн морского класса из нержавеющей стали SS316 с вращением на 360° |
| Рекомендуемая высота установки: 5 - 20 метров |
| Обслуживание: Легкое, открывается отверткой, модульная конструкция для легкой замены компонентов: светодиоды, драйверы, SPD. |
Драйвер: Драйвер постоянного тока с регулируемой и программируемой настройкой. Встроен в блок драйвера, предварительно подключен
внутри оцинкованного блока драйвера. |
| Класс защиты IP (от проникновения): IP66 |
| Ударопрочность IK: IK10 |
| Класс защиты: Класс I |
| Кабельный ввод: H05RN-F 3*1.5мм² | H05RN-F 5*1.5мм² (макс. сечение 4мм²) |
| Устойчивость к перенапряжению: CM: 10 кВ, DM: 6 кВ |
| SPD (опционально): 10 кВ-10 кА, тип II, со светодиодным индикатором и термопредохранителем для отключения нагрузки по окончании срока службы |
| Установка: Установка на кронштейне, подходит для установки на земле, стене, высокой мачте и других твердых поверхностях |
| Интеллектуальные функции: 0-10V, PWM, управление по времени, DMX, Zigbee, DALI |
| Электрическая система |
| Основное напряжение: 100~277 В переменного тока / 50~60 Гц | 277~480 В переменного тока / 50~60 Гц |
| Коэффициент мощности (PF): ≥0,95 |
| Общие гармонические искажения (THD): <10% |
| Тип выхода: Не-SELV (неизолированный) |
| Коэффициент пульсации: <1% |
| Эффективность драйвера: >90% |
| Класс энергоэффективности: A++ IPEA>1,15 |
| Система фотометрии |
| Светодиоды: SMD3030 / SMD5050 на выбор |
| Цветовая температура (CCT): Одиночная CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| Индекс цветопередачи (CRI): >70Ra для стандартных (>80Ra для более высокого CRI доступны) |
| Фотобиологическая безопасность: RG0 (без риска) |
| Коэффициент выходного светового потока вверх: ULOR 0% |
| Коэффициент выходного светового потока вниз: DLOR 100% |
| Индекс бликов: Между D5 и D6 (в зависимости от распределения света) |
| Категория силы света: Между G*4 и G*6 (в зависимости от распределения света) |
| Световой поток CIE №3: >95% |
| SDCM (Стандартное отклонение цветового соответствия): <6 |
|
Угол луча: Симметричные 30°/60°/90°/120°, асимметричные 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°,
Поляризованная оптика 45°, 60° (в разработке)
|
| Средний полезный срок службы светильника: 100 000 часов (L80B10) |
| Поддержание светового потока по окончании срока службы: >70% |
| Световая отдача: 130 лм/Вт (PROLine) | 160 лм/Вт (PRIMELine) на выбор |
| Номинальная мощность: 50 Вт 100 Вт 150 Вт 200 Вт 300 Вт 400 Вт 500 Вт |
|
Поставляемые люмены
@ 5000K, CRI>70 (PRO) 6 500 лм 13 000 лм 19 500 лм 27 000 лм 39 000 лм 52 000 лм 65 000 лм
|
| (PRIME) 8 000 лм 16 000 лм 24 000 лм 32 000 лм 48 000 лм 64 000 лм 80 000 лм |
| Условия эксплуатации |
| Рабочая температура / влажность: -40~ +50°C (-40°F ~ 122°F) / 10~90% относительной влажности, без конденсации |
| Температура / влажность хранения: -40~ +80°C (-40°F ~ 176°F) / 10~90% относительной влажности, без конденсации |
| Среднее полезное время работы светодиодов L80B10: ≥100 000 часов |
| Номинальный срок службы (Tp <70°C): до 100 000 часовСреднее время безотказной работы драйвера: 500 000 часов, MIL-HDBK-217F (25°C) |
| Виброустойчивость: 10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый вдоль осей X, Y, Z |
| Акустический шум: <25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет (с возможностью продления до 7 лет) |
| Сертификаты |
| Глобальный сертификат: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы по безопасности: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы по электромагнитной совместимости: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы: IEC 62262 | EN 13032-4 | EN 62477 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Допуск светового потока, допуск мощности и допуск цветовой температуры ±5%, 5000K и CRI>70. |
* Световой луч, распределение силы света и световая отдача были исследованы в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальная информация о продукте и общие условия гарантии доступны на нашем веб-сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана в техническом описании продукта.
* Значения могут быть изменены из-за биннинга светодиодов.
* Параметры в техническом описании приведены для Ta=25°C, на основе 5000K/70Ra.
* Допуск мощности для версии ZHAGA или блока питания D4i/SR: ±10%.
Отключите питание, подключите провод переменного тока.
Подключение диммирования (с диммируемым драйвером)
1. Совместимость с диммированием 0-10V.
2. Подключите провода согласно приведенной выше схеме.
Мощность/Вт Внутренняя коробка Внешний картон Кол-во в коробке Вес нетто единицы Вес брутто/картон
| 50 260x150x425 мм 635x540x445 мм 8 ШТ. 3,6 кг 32,8 кг |
| 100 300x150x425 мм 635x620x445 мм 8 ШТ. 5,8 кг 51,6 кг |
| 150 405x150x425 мм 635x420x445 мм 4 ШТ. 7,4 кг 33,5 кг |
| 200 415x150x410 мм 635x430x430 мм 4 ШТ. 9,3 кг 42,7 кг |
| 250 415x150x485 мм 415x150x485 мм 1 ШТ. 13,9 кг 16,3 кг |
| 300 |
| 415x150x560 мм 415x150x560 мм 1 ШТ. 16,3 кг 19,5 кг400 415x150x560 мм 415x150x560 мм 1 ШТ. 19,5 кг 22,8 кг |
| 500 415x150x635 мм 415x150x635 мм 1 ШТ. 22,8 кг 25,5 кг |
| Перед установкой прочтите все инструкции ниже: |
* Во избежание поражения электрическим током убедитесь, что питание отключено перед установкой.
* Светильник должен устанавливаться и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальным электротехническим кодексом и соответствующими местными нормами.
* Распакуйте и внимательно осмотрите светильник, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть продукта была повреждена при транспортировке.
* Если светильник поврежден, не используйте его!
Заявление:
В соответствии с Международным стандартом светодиодных светильников, DUALRAYS официально заявляет, что продукция серии светодиодных светильников DUALRAYS Highbay (UFO Highbay) разрешена к применению только в нейтральной среде внутри помещений или полуоткрытых помещений. В то же время DUALRAYS гарантирует полную гарантию на продукцию.
Любое применение в суровых условиях, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокую концентрацию аммиака и т. д., не допускается без официального подтверждения от производителя. В случае неправильного применения гарантия не предоставляется.
*
