* Высокояркие светодиоды SAN'AN SMD2835, драйвер TRIDONIC/non-SELV с высоким коэффициентом мощности без мерцания, регулировка мощности DIP-переключателем опционально;;

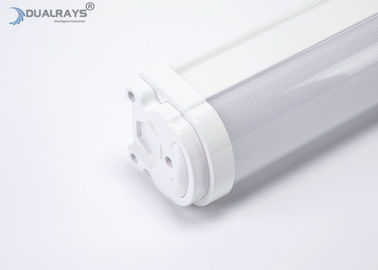

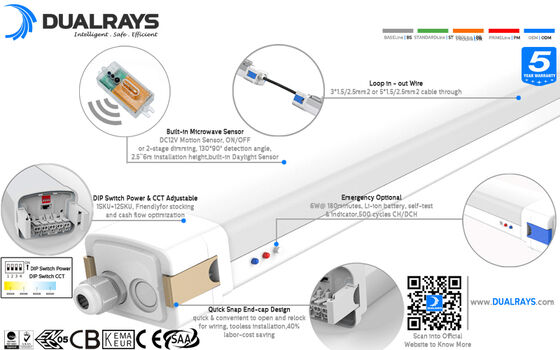

* Торцевая крышка с защелкой, быстрая и удобная для открытия и повторного закрытия для подключения, значительно повышает эффективность и экономит затраты на рабочую силу;;
* Защита IP65 / IK10;
* Угол луча 120°;
* Опционально последовательное подключение с одной или двумя проводками;
* Множественные варианты установки: подвесная, настенная;
* Различные интеллектуальные системы управления: 1-10 В, DALI, датчик движения, датчик дневного света, Zigbee и аварийное освещение;
* 3 варианта цветовой температуры (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Однофазное (L/N/E) или трехфазное (L1/L2/L3/N/FG) опционально;
* Без УФ или ИК-излучения и полностью без ртути;
* L80/B10 @ 62 000 часов;
* Поддержка индивидуальных решений для специальных проектов;
Варианты:
> Драйвер: опционально драйвер TRIDONIC / BOKE Non-SELV с технологией DIP.
> 3 варианта цветовой температуры (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

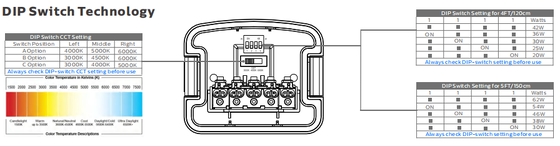

> Регулировка мощности DIP-переключателем;
> Управление и диммирование: 1-10 В, DALI, датчик движения, датчик дневного света, Zigbee и аварийное освещение;
> Установка: потолочная | подвесная | поворотная настенная;
> Замена люминесцентных светильников NCF;

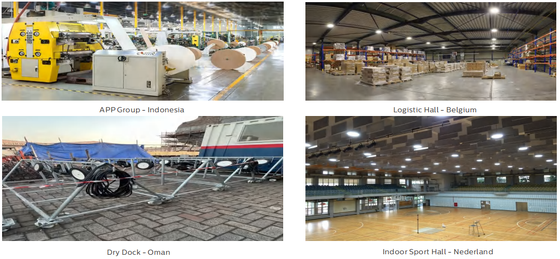

> Мастерские и склады;
> Гаражи и автостоянки;
> Спортивные сооружения;
> Коридор/Галерея/Коридор;
> Наружные и внутренние помещения;
| Длина/мм Размер A / мм Размер B / мм Размер C / мм Размер D / мм |
| 600 2 фута/605 630 84 69 |
| 1200 4 фута/1205 1230 84 69 |
| 1500 5 футов/1505 1530 84 69 |
| Общая система |
| Материал корпуса: Экструдированный поликарбонат по стандарту UNE-EN ISO 21305-1:2020, УФ-фильтр опционально (IK10) |
| Материал рассеивателя: Экструдированный поликарбонат по стандарту UNE-EN ISO 21305-1:2020, УФ-фильтр опционально (IK10) |
| Цвет корпуса: Белый (RAL9016), другие цвета опционально |
| Уплотнительные прокладки: Силиконовая пена |
Рассеивание тепла светодиодами: Через безреберный корпус светильника из алюминия 6063, без проводящих жидкостей. Пассивное конвективное рассеивание
обеспечивающее тепловой контакт со светодиодными модулями через высокопроводящую бессвинцовую паяльную пасту |
| Защита от конденсации: Клапан выравнивания давления для обеспечения выхода влаги, предотвращения конденсации и поддержания герметичности светильника по стандарту IP |
| Отделка: Электростатическое напыление и сублимация в печи. Коррозионностойкое покрытие |
| Рекомендуемая высота установки: 2 - 8 метров |
| Обслуживание: Торцевая крышка с быстрым защелкиванием для легкой установки |
| Драйвер: Постоянный ток с регулируемой мощностью через DIP-переключатель, встроенный в светильник, предварительно подключенный |
| Управление диммированием: ВКЛ-ВЫКЛ | Диммирование 1-10 В | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Класс защиты от проникновения): IP65 |
| IK (Ударопрочность): IK10 |
| Класс защиты: Класс I |
| Термостойкость (раскаленная проволока): 850°C (менее 30 с) |

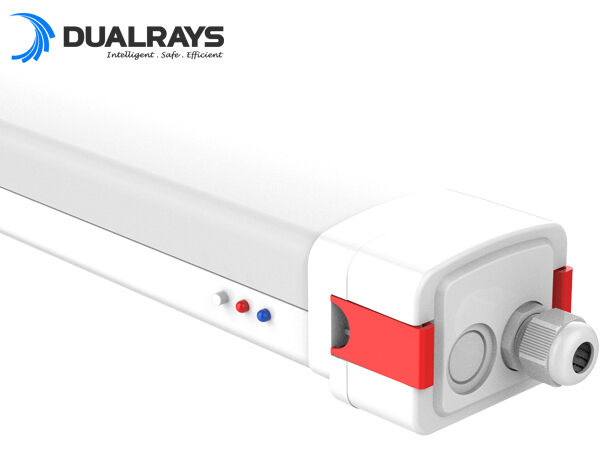

| Кабельный ввод: Кабельный ввод M20 (нейлон) |

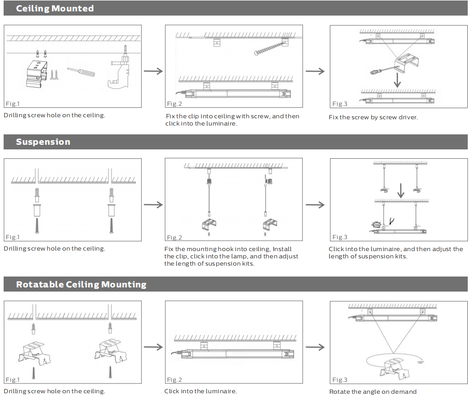

| Установка: Потолочная | Подвесная | Поворотная настенная |

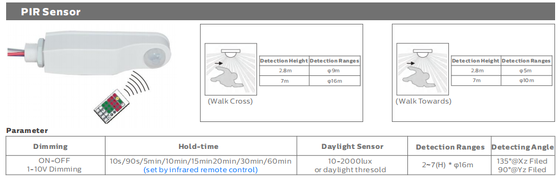

| Умные функции: PIR-датчик | Микроволновый датчик | Аварийное освещение |
| Электрическая система |
| Сквозное подключение: Опционально провода 3*1,5 мм2 | 5*1,5 мм2 | 3*2,5 мм2 | 5*2,5 мм2 |
| Основное напряжение: 220~240 В переменного тока/ 50/60 Гц, 180-264 В постоянного тока |
| Коэффициент мощности (PF): ≥0,96 |
| Общие гармонические искажения (THD): <10% |
| Тип выхода: Non-SELV (неизолированный) |
| Коэффициент мерцания: <1% |
| Мера стробоскопической видимости (SVM): <0,4 |
| Воспринимаемость стробоскопических эффектов (Pst): <1 |

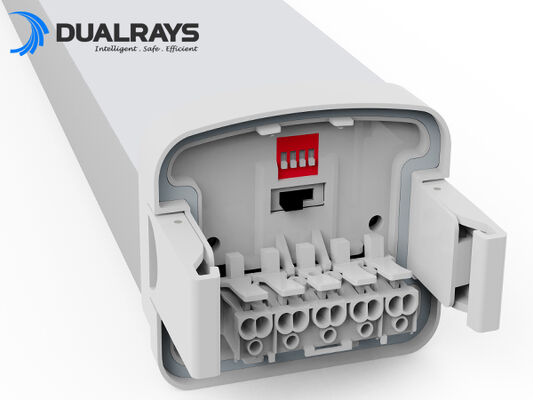

| Подключение клемм: Торцевая крышка с быстрым защелкиванием для легкой установки, выдвижной лоток для легкой замены и обслуживания опционально |
| Мощность светильников B10A B16A C10A C16A |
| 20 Вт 70 110 98 158 |
| 30 Вт 46 74 66 104 |
| Модуль через автоматические выключатели LSS 40 Вт 35 55 49 78 |
| 50 Вт 28 44 39 62 |
| 60 Вт 23 37 34 52 |
| Фотометрическая система |
| Светодиоды: SMD2835 (1 Вт) |
|
Цветовая температура (CCT): Одиночная CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 варианта CCT (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K на выбор)
|
| Индекс цветопередачи (CRI): >80Ra для стандартных (>90Ra для более высокого CRI доступно) |
| Фотобиологическая безопасность: RG0 (без риска) |
| Класс энергоэффективности (EEC): A++ |
| SDCM (Стандартное отклонение цветового соответствия): <5 (SDCM<3 опционально) |
|
UGR (4H, 8H): 24,9 (поперечное)
23,4 (продольное)
|
| Угол луча: 120° |
| Средний срок службы светильника: 62 000 часов (L80B10) |
| Поддержание светового потока в конце срока службы >70% |
| Световая отдача: 130 лм/Вт (PROLine) | 160 лм/Вт (PRIMELine) опционально |
| Длина 2 фута/600 мм 4 фута/1200 мм 5 футов/1500 мм |
| Номинальная мощность: 20 Вт 30 Вт 30 Вт 40 Вт 42 Вт DIP(20~42 Вт) 40 Вт 60 Вт 62 Вт DIP(30~62 Вт) |
| (PRO) 2 600 лм 3 900 лм 3 900 лм 5 200 лм Макс. 5 460 лм 5 200 лм 7 800 лм Макс. 8 060 лм |
Поставляемые люмены
@ 5000K, CRI>80 (PRIME) 3 200 лм 4 800 лм 4 800 лм 6 400 лм Макс. 6 720 лм 6 400 лм 9 600 лм Макс. 9 920 лм |
| Условия эксплуатации |
| Рабочая температура / влажность: -20 ~ +60°C (-4°F ~ 140°F) / 5~85% относительной влажности, без конденсации |
| Температура / влажность хранения: -40 ~ +80°C (-40°F ~ 176°F) / 5~85% относительной влажности, без конденсации |
| Среднее время службы светодиодов L90B10: ≥0,96 |
| Номинальный срок службы (Tp <70°C): до 100 000 часов |
| Среднее время безотказной работы драйвера: 500 000 часов, MIL-HDBK-217F (25°C) |
| Виброустойчивость: 10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый по осям X, Y, Z |
| Акустический шум: <25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет (с возможностью продления до 7 лет) |
| Сертификаты |
| Глобальный сертификат: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы по безопасности: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы по ЭМС: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы: IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Допуск светового потока, мощности и цветовой температуры ±5%, 5000K и CRI>80.
* Диаграмма освещения, распределение интенсивности света и световая отдача были проверены в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальная информация о продукте и общие условия гарантии доступны на нашем веб-сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана в техническом паспорте продукта.
* Значения могут быть изменены из-за сортировки светодиодов.
* Параметры в техническом паспорте приведены для Ta=25°C, на основе 4000K/80Ra, на 10% выше эффективность с 70Ra

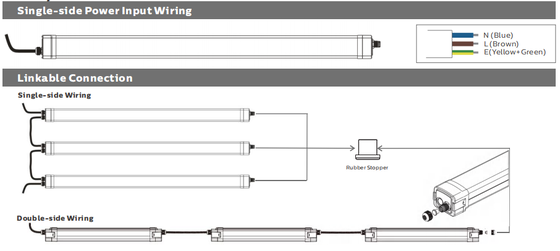

Последовательное соединение:

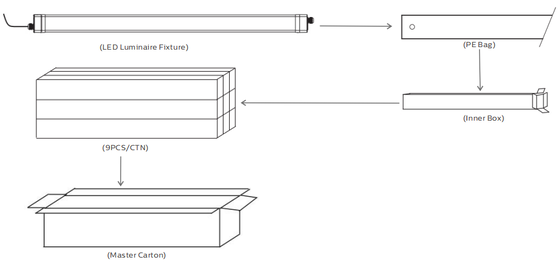

| Длина/мм Внутренняя коробка Внешний картон Кол-во/картон Вес нетто/шт. Вес брутто/картон |
| 2 фута/600 670x90x80 мм 685x285x265 мм 9 шт. 1,6 кг 16,9 кг |
| 4 фута/1200 1270x90x80 мм 1285x285x265 мм 9 шт. 2,4 кг 23,9 кг |
| 5 футов/1500 1570x90x80 мм 1585x285x265 мм 9 шт. 3,4 кг 33,6 кг |
Пожалуйста, прочтите все инструкции ниже перед установкой:
* Во избежание поражения электрическим током убедитесь, что питание отключено перед установкой.
* Светильник должен устанавливаться и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальным электротехническим кодексом и соответствующими местными нормами.
* Распакуйте и внимательно осмотрите светильник, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть продукта была повреждена во время транспортировки.
* Если светильник поврежден, не используйте его!
Заявление:
В соответствии с международным стандартом светодиодных светильников, DUALRAYS официально заявляет, что серия светодиодных светильников DUALRAYS Highbay (UFO Highbay) разрешена к применению только в помещении или полуоткрытой нейтральной среде. В то же время DUALRAYS обещает полную гарантию на продукцию.
Любое применение в суровых условиях, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокую концентрацию аммиака и т. д., не допускается без официального подтверждения от производителя. В случае неправильного применения гарантийная политика не распространяется.
