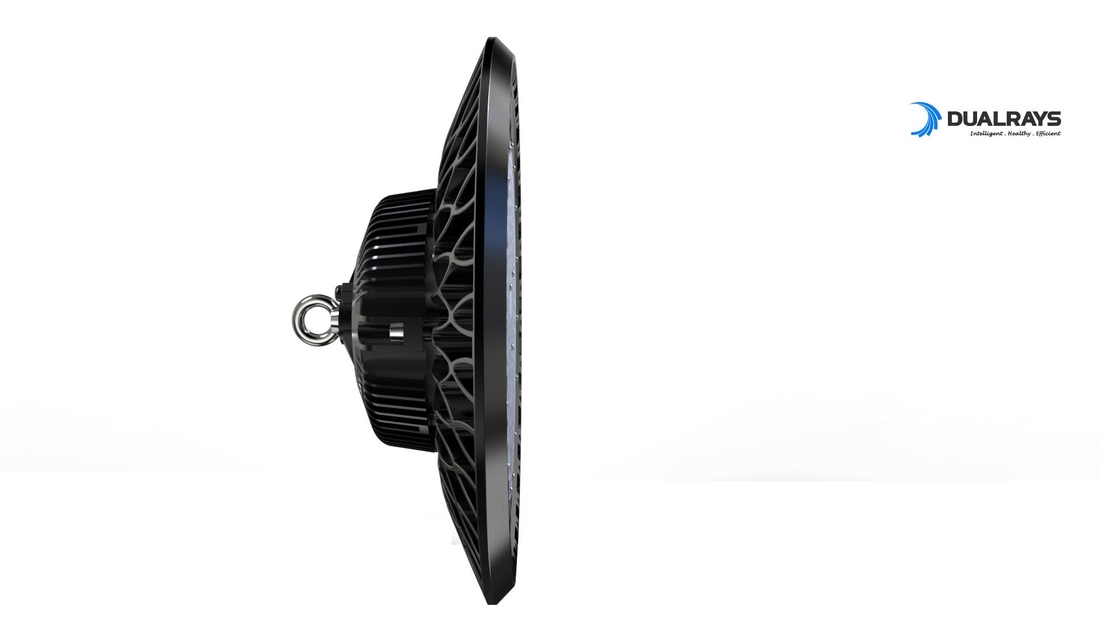

* Литой алюминий ADC12, цельнолитая ковка, отличная теплопроводность;
* Светодиоды SAN'AN / LUMILEDS SMD2835 высокой яркости, собственный драйвер DUALRAYS или опционально драйвер SOSEN /;
* Защита IP65 / IK08;
* Опциональный угол луча 60°/90°/120°;
* Коррозионностойкое порошковое покрытие;
* Множественные варианты установки: подвес на петле, потолочный монтаж, настенный монтаж;
* Различные интеллектуальные системы управления: 1-10V, датчик движения, датчик дневного света, Zigbee и аварийное освещение;
* 3 варианта цветовой температуры (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Стандартная мощность с переключением DIP (100%-80%-60%);
* Без УФ или ИК и полностью без ртути;
* L80/B10 @ 56 000 часов;
* Поддержка индивидуальных решений для специальных проектов;
Опции:
> Драйвер: Встроенный драйвер DUALRAYS собственной разработки, тонкий дизайн, прочный и компактный.
> 3 варианта цветовой температуры;
> Мощность с переключением DIP (100%-80%-60%);
> Управление и диммирование: 1-10V, датчик движения, датчик дневного света, Zigbee и аварийное освещение;
> Отражатель: Поликарбонатный отражатель с крышкой / без крышки. Трубчатый монтаж.
> Установка: Подвес на петле, потолочный монтаж, настенный монтаж;
> Замена традиционных источников света HID или MH;
> Заводские цеха и производственные помещения;
> Склады и логистические центры;
> Строительные и гипермаркеты;
> Стадионы и другие спортивные сооружения;
> Замена традиционных ламп;
| Мощность/Вт Размер A / мм Размер B / мм Размер C / мм Размер D / мм Размер E / мм |
| 100 Ø250 Ø184 119 166,5 197 |
| 150 Ø290 Ø226 119 166,5 197 |
| 200 Ø330 Ø265 119 166,5 197 |
| Общая система |
Материал корпуса: Литой под давлением алюминий ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 по стандарту UNE EN 1706, с порошковым покрытием |
| Материал рассеивателя: Литой поликарбонат по стандарту UNE-EN ISO 294-2:2019, УФ-фильтр (IK08) |
| Цвет корпуса: Металлический черный (RAL9017), другие цвета по запросу |
| Уплотнительные прокладки: Силиконовая пена |
| Теплоотвод светодиодов: Через безреберный корпус светильника из алюминия ADC12, без проводящих жидкостей. Пассивное конвективное рассеивание, обеспечивающее тепловой контакт со светодиодными модулями через высокопроводящую бессвинцовую паяльную пасту |
| Оптическая система: Линзовая оптика, поликарбонатный/алюминиевый отражатель по запросу |
Отделка: Полиэфирное порошковое покрытие, нанесенное электростатическим распылением и сублимированное в печи, устойчивое к
коррозии |
| Рекомендуемая высота установки: 5 - 15 метров |
| Обслуживание: Светодиод не заменяется, драйвер заменяется |
| Драйвер: Постоянный ток с регулируемой мощностью через DIP-переключатель, встроенный в светильник, предварительно подключенный |
| Управление диммированием: ВКЛ-ВЫКЛ | Диммирование 1-10V | DALI-2 | Zigbee |
| IP (Степень защиты от проникновения): IP65 |
| IK (Ударопрочность): IK08 |
| Класс защиты: Класс I |
| Термостойкость: 750°C (менее 30 с) |
| Кабельный ввод: Пластиковый M20x1.5 – IP68 | Пластиковый M25x1.5 – IP68 (опционально) |
| Установка: Подвес на петле | Монтаж на кронштейне |
Интеллектуальная функция: Датчик PIR с порогом дневного света | Микроволновый датчик с порогом дневного света или дневным светом
сбором | Аварийное освещение |
| Коэффициент излучения света вверх: ULOR 0 |
| Коэффициент излучения света вниз: DLOR 100% |
| Электрическая система |
| Электрическое подключение: 0,3 м 3*1,0 мм² в стандартной комплектации, макс. 3x2,5 мм² + 2x1,5 мм² провод для диммирования, свободные концы проводов, длина провода по запросу с вилкой EU/AU/US в качестве опции |
| Основное напряжение: 100~277 В переменного тока / 50/60 Гц, 140-280 В постоянного тока |
| Коэффициент мощности (PF): ≥0,97 |
| Коэффициент нелинейных искажений (THD): <20% |
| Защита от перенапряжения: DM: 6 кВ, CM: 6 кВ, Критерий B |
SPD (опционально): Тип 2, 10 кВ и 20 кА переходный ограничитель перенапряжения. Последовательное подключение с термопредохранителем
разъединитель для более эффективной защиты в конце срока службы |
| Тип выхода: Non-SELV (неизолированный) |
| Коэффициент пульсации: <1% Воспринимаемость стробоскопических эффектов (Pst) <1 |
| Мера стробоскопической видимости (SVM): <0,4 |
| Воспринимаемость стробоскопических эффектов (Pst): <1 |
| Светильники Мощность B10A B16A C10A C16A |
| 100 Вт 6 10 11 17 |
| Модуль через автоматические выключатели LSS 150 Вт 4 6 6 10 |
| 200 Вт 3 5 6 8 |
| Фотометрическая система |
| Светодиоды: SMD2835 (1 Вт) |
|
Цветовая температура (CCT): Одиночная CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 варианта CCT (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K на выбор)
|
| CRI (Индекс цветопередачи): >80Ra для стандартных (>90Ra для более высокого CRI доступны) |
| Фотобиологическая безопасность: RG0 (без риска) |
| Класс энергоэффективности (EEC): A++ |
| SDCM (Стандартное отклонение цветового соответствия): <5 (SDCM<3 опционально) |
|
UGR (4H, 8H): 33,9 (поперечный)
33,9 (продольный)
|
| Угол луча: 60° | 90° | 120° опционально |
| Средний срок службы светильника: 56 000 часов (L80B10) |
| Поддержание светового потока в конце срока службы >70% |
| Световая отдача: 150 лм/Вт (PROLine) | 170 лм/Вт (PRIMELine) | 190 лм/Вт (ULTRALine) опционально |
| Номинальная мощность: 100 Вт DIP (60/80 Вт/100 Вт) 150 Вт DIP (100 Вт/120 Вт/150 Вт) 200 Вт DIP (120 Вт/150 Вт/200 Вт) |
| (PRO) Макс. 15 000 лм Макс. 22 500 лм Макс. 30 000 лм |
|
Поставляемые люмены
@ 5000K, CRI>80 (PRIME) Макс. 17 000 лм Макс. 25 500 лм Макс. 34 000 лм
|
| (ULTRA) Макс. 19 000 лм Макс. 28 500 лм Макс. 38 000 лм |
| Условия эксплуатации |
| Рабочая температура / влажность: -30~ +60°C (-22°F ~ 140°F) / 5~85% относительной влажности, без конденсации |
| Температура / влажность хранения: -30~ +80°C (-22°F ~ 176°F) / 5~85% относительной влажности, без конденсации |
| Среднее время службы светодиодов L80B10: ≥100 000 часов |
| Номинальный срок службы (Tp<70°C): до 100 000 часов |
| Среднее время наработки на отказ драйвера: 198 000 часов, MIL-HDBK-217F (25°C) |
| Виброустойчивость: 10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждый вдоль осей X, Y, Z |
| Акустический шум: <25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет (с возможностью продления до 7 лет) |
| Сертификаты |
| Глобальный сертификат: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы по безопасности: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы по ЭМС: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Допуск светового потока, допуск мощности и допуск цветовой температуры ±5%, 5000K и CRI>80.
* Диаграмма освещенности, распределение силы света и световая отдача были проверены в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальная информация о продукте и общие условия гарантии доступны на нашем веб-сайте www.DUALRAYS.com
* Подробная информация о световых потоках и мощностях для отдельных индексов указана в техническом описании продукта.
* Значения могут быть изменены из-за биннинга светодиодов.
* Параметры в техническом описании приведены для Ta=25°C, на основе 4000K/80Ra, на 10% выше эффективность с 70Ra
1. Сначала отключите питание светильника.
2. Аккуратно снимите крышку IP65 вручную.
3. Отрегулируйте ползунковый переключатель вручную до нужной настройки - НЕ используйте металлические инструменты.
4. Установите крышку IP65 на место.
5. Включите питание светильника.
Снимите крышку. Установите датчик. Готово.
Крепление / фиксация петли. Крепление крючка / петли.
Крепление кронштейна к светильнику. Поверхностный / потолочный монтаж.
Отключите питание, подключите провод переменного тока.
Подключение диммирования (с диммируемым драйвером)
1. Совместимость с диммированием 0-10V.
2. Подключите провода согласно приведенной выше схеме.
| Мощность/Вт Внутренняя коробка Внешняя коробка Кол-во в коробке Вес нетто Вес брутто/коробка |
| 100 260x260x150 мм 790x273x282 мм 5 шт. 2,3 кг 14,2 кг |
| 150 300x300x150 мм 790x313x322 мм 5 шт. 2,5 кг 14,6 кг |
| 150 350x350x150 мм 790x363x372 мм 5 шт. 2,8 кг 15,2 кг |
Пожалуйста, прочитайте все инструкции ниже перед установкой:
* Во избежание поражения электрическим током убедитесь, что источник питания отключен перед установкой.
* Светильник должен устанавливаться и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальным электротехническим кодексом и соответствующими местными нормами.
* Распакуйте и внимательно осмотрите светильник, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть продукта была повреждена во время транспортировки.
* Если светильник поврежден, не используйте его!
Заявление:
В соответствии с международным стандартом светодиодных светильников, DUALRAYS официально заявляет, что серия светодиодных светильников DUALRAYS Highbay (UFO Highbay) разрешена к применению только в нейтральной среде внутри помещений или полуоткрытых помещений. В то же время DUALRAYS обещает полную гарантию на продукцию.
Любое применение в суровых условиях, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокую концентрацию аммиака и т. д., не допускается без официального подтверждения от производителя. В случае неправильного применения гарантийная политика не действует.
