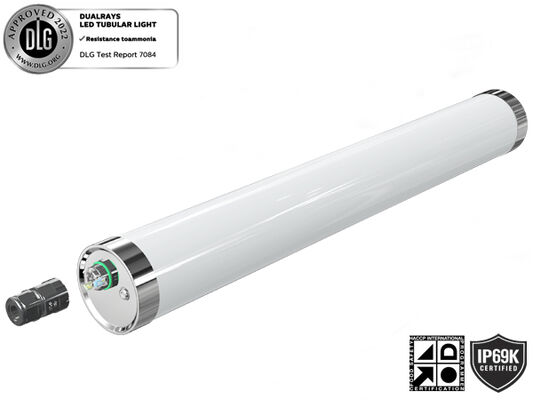

DUALRAYS LIGHTING MTB6 Светодиодный морской трубчатый светильник IP66 IP69K IK10 Защита изготовлена из высококачественных некоррозионных материалов - ПММА, поликарбоната и нержавеющей стали 304/316.

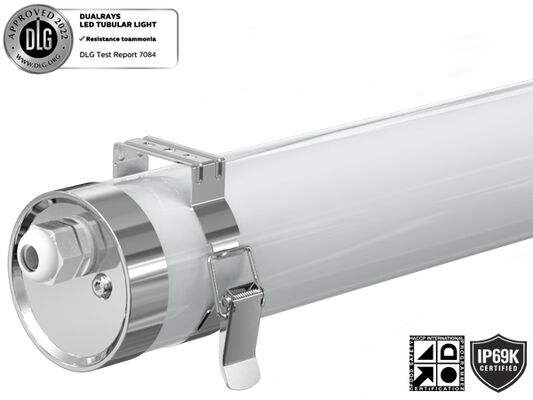

Светодиодный морской трубчатый фонарь MTB6 изготовлен из высококачественных некоррозионных материалов - ПММА, поликарбоната и нержавеющей стали 304/316, что обеспечивает степень защиты IP66, IP69K и IK10.
требования.
Лампа водонепроницаема и предназначена для работы в помещениях, подверженных воздействию влаги, благодаря своей высокоэластичной конструкции, устойчивой к коррозии и струям воды.

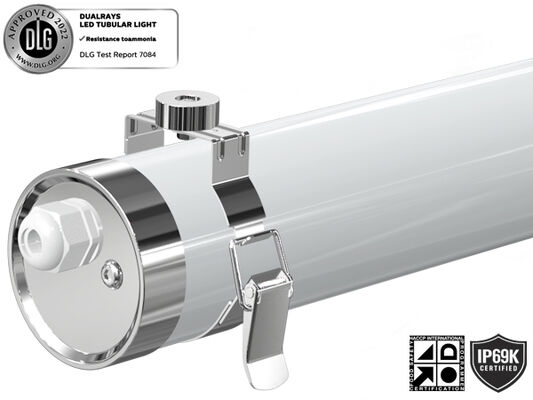

Имея кабельный ввод на одном конце, он крепится двумя пружинными зажимами, которые легко защелкиваются на двух концах трубки.
Лампу можно закрепить в любом положении на металлических стенах или потолках с помощью шурупов или магнитных держателей, каждый из которых выдерживает тяговое усилие до 5 кг.

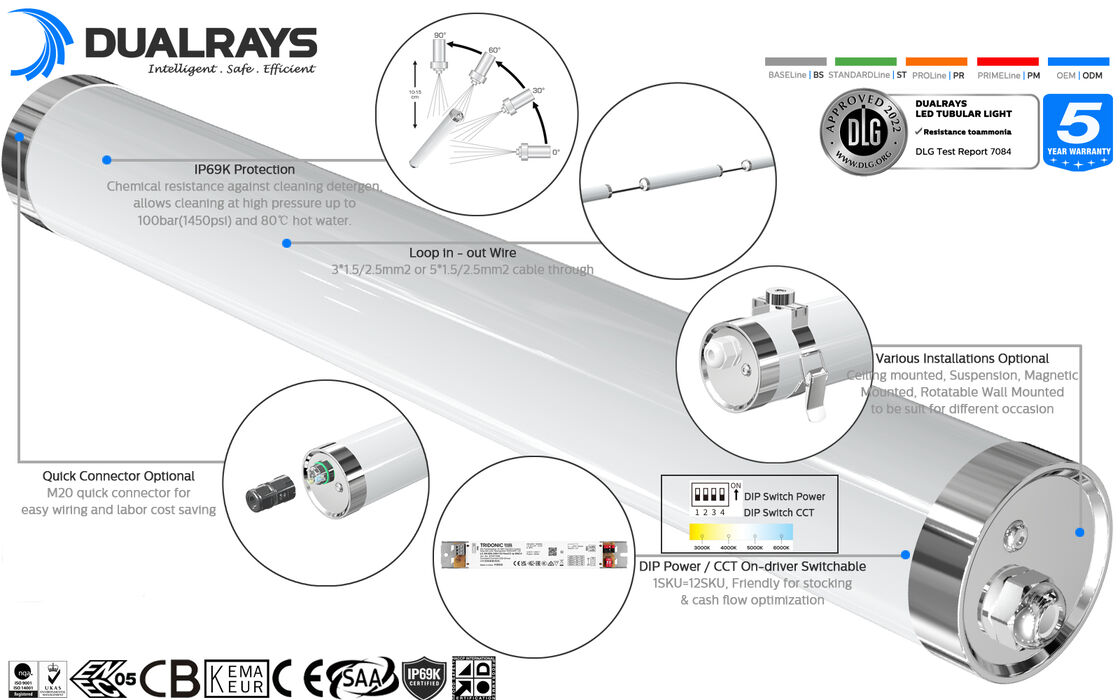

Основные характеристики и характеристики
- Светодиоды SAN'AN SMD2835 высокой яркости с драйвером LIFUD/BOKE/AGT High PF без мерцания
- Регулировка мощности DIP-переключателя (опция)
- Выдерживает давление воды 100 бар (1450 фунтов на квадратный дюйм) и температуру до 80°C.
- IP69K PMMA IK06 Защита от аммиака/УФ-излучения и ПК IK10 Защита от УФ-излучения
- Несколько углов луча: 120°/200°/280°/360° опционально
- Возможность подключения одинарной или двойной проводки (опционально)
- Универсальная установка: подвеска, настенный монтаж, магнитный держатель.
- Интеллектуальные возможности управления: 1–10 В, DALI, датчик движения, датчик дневного света, Zigbee и аварийная ситуация.
- Отсутствие УФ- или ИК-излучения, полное отсутствие ртути.
- L80/B10 при сроке службы 61 000 часов
- Возможна настройка для специальных проектов
Доступные опции
- Драйвер: TRIDONIC / BOKE, не SELV-драйвер
- Управление и регулировка яркости: 1–10 В, DALI, датчик движения, датчик дневного света, Zigbee и аварийный режим.
- Углы луча: 120°/200°/280°/360° опционально
- Установка: подвеска, настенный монтаж, магнитный держатель.
- Материал: ПК/ПММА опционально

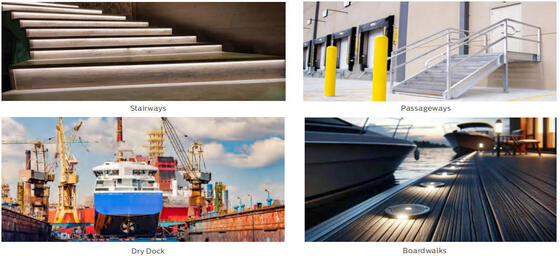

Рекомендуемые приложения
- Доки;
- проходы;
- Лестницы;
- Другие влажные рабочие зоны;
- Открытые и закрытые локации;
Технические характеристики
Общая система
| Материал корпуса |
Экструдированный ПК/ПММА согласно стандарту UNE-EN ISO 21305-1:2020, условно УФ-фильтр (IK10) |
| Материал диффузора |
Экструдированный ПК/ПММА согласно стандарту UNE-EN ISO 21305-1:2020, условно УФ-фильтр (IK10) |
| Цвет корпуса |
Белый (RAL9016), другие цвета по запросу. |
| Уплотнительные прокладки |
Силиконовая пена |
| Рассеяние тепла светодиодами |
Сквозной корпус светильника 6063 AL без ребер, без проводящих жидкостей. Пассивное рассеивание конвекции, обеспечивающее тепловой контакт со светодиодными модулями благодаря высокой проводимости. Паяльная паста, не содержащая свинца. |
| Антиконденсационная |
Клапан выравнивания давления для обеспечения удаления влаги, предотвращения образования конденсата и поддержания степени защиты IP. |
| Заканчивать |
Электростатическое распыление и сублимация в печи. Устойчивость к коррозии |
| Рекомендуемая высота установки |
2–8 метров |
| Обслуживание |
Торцевая крышка с винтом для установки |
| Водитель |
Постоянный ток, встроенный в светильник, предварительно смонтированный |
| Управление затемнением |
ВКЛ-ВЫКЛ | затемнение 1-10 В | ДАЛИ-2 | сетка | Зигби | Касамби |
| IP-рейтинг |
IP67/IP69К |
| ИК Рейтинг |
ИК10 |
| Защитный класс |
Класс I |
| Светящаяся проволока |
850°C (до 30 с) |
| Кабельный ввод |
Кабельный ввод M20 (кабельный ввод из нейлона или нержавеющей стали 304/316 опционально) |
| Установка |
Потолочный | Подвеска | Магнитный монтаж | Поворотный настенный |
| Умная функция |
ПИР-датчик | Микроволновой датчик | Чрезвычайная ситуация |
Электрическая система
| Сквозная проводка |
3*1,5 мм² | 5*1,5 мм² | 3*2,5 мм² | Провода 5*2,5 мм² для опции |
| Основное напряжение |
220~240В переменного тока/50/60Гц, 180-264В постоянного тока |
| Коэффициент мощности (PF) |
≥0,96 |
| Суммарные гармонические искажения (THD) |
<10% |
| Тип выхода |
Не-SELV (неизолированный) |
| Фактор мерцания |
<1% |
| Стробоскопическая мера видимости (SVM) |
<0,4 |
| Восприятие стробоскопических эффектов (Pst) |
<1 |
| Терминальное соединение |

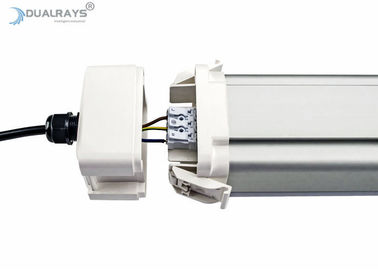

Быстрая завинчивающаяся торцевая крышка для удобного подключения |
| Мощность светильников |
Б10А |
Б16А |
С10А |
С16А |
| 20 Вт |
70 |
110 |
98 |
158 |
| 30 Вт |
46 |
74 |
66 |
104 |
| 40 Вт |
35 |
55 |
49 |
78 |
| 50 Вт |
28 |
44 |
39 |
62 |
| 60 Вт |
23 |
37 |
34 |
52 |
Фотометрическая система
| светодиоды |
СМД2835 (1 Вт) |
| CCT (коррелированная цветовая температура) |
Одиночный ЦКТ (3000К | 4000К | 5000К | 5700К | 6500К) |
| CRI (индекс цветопередачи) |
>80Ra для стандартного варианта (доступен >90Ra для более высокого индекса цветопередачи) |
| Фотобиологическая безопасность |
RG0 (освобождено от риска) |
| EEC (Класс энергоэффективности) |
А++ |
| SDCM (стандартное отклонение соответствия цветов) |
<5 (SDCM<3 опционально) |
| УГР (4Ч, 8Ч) |
24,9 (поперечное) 23,4 (продольное) |
| Угол луча |
120° | 280° | 360° Опционально |
| Средний срок службы светильника |
61 000 часов (L80B10) |
| Обслуживание люмена в eol |
>70% |
| Световая эффективность |
130LPW (PROLine) | 160LPW (PRIMELine) Опционально |

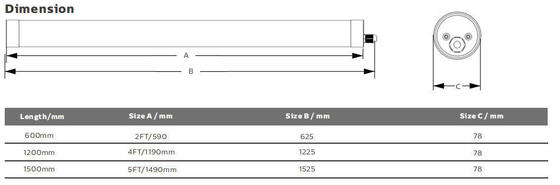

| Длина |
2 фута/600 мм |
4 фута/1200 мм |
5 футов/1500 мм |
| Номинальная мощность |
20 Вт |
30 Вт |
30 Вт |
| Люмены при 5000K, CRI>80 (PRO) |
2600 лм |
3900 лм |
3900 лм |
| Люмены при 5000K, CRI>80 (PRIME) |
3200 лм |
4800 лм |
4800 лм |
Условия эксплуатации
| Рабочая температура/влажность |
-20~+60℃ (-4°F ~ 140°F) / относительная влажность 5~85%, без конденсации |
| Температура хранения/влажность |
-40~+80℃ (-40°F ~ 176°F) / 5~85% относительной влажности, без конденсации |
| Среднее время полезного использования светодиодов L90B10 |
≥0,96 |
| Номинальный срок службы (Tp <70℃) |
До 100 000 ч |
| Драйвер наработки на отказ |
500 000 ч, МИЛ-ХДБК-217Ф (25 ℃) |
| Устойчивость к вибрации |
10~500Гц, 5G 12мин/1цикл, период 72мин. Каждый вдоль осей X,Y,Z |
| Акустический шум |
<25 дБ (расстояние 30 см, нормальный режим работы) |
| Гарантия |
5 лет |
Сертификаты
| Глобальный сертификат |
ЭНЕК | CE | РоХС | D-марка | Листинг KEMA-KEUR, SAA | C-тик | РКМ | КБ | ETL/CETL | DLC Премиум |
| Директивы безопасности |
ЕН 60598-1 | ЕН 60598-2-3 | ЕН 62493 | МЭК 62471 |
| Директивы по ЭМС |
EN 55015 | ЕН 61547 | ЕН 61000-3-2 | ЕН 61000-3-3 | ЕН 61347-2-13 | ЕН 61347-1 | ЕН 62384 |
| Другие директивы |
МЭК 62262 | ЕН 13032-4 | ЕН 62717 | ЕН 6272-1 | EN6272-2-1 | ЕН 61643-11 |
* Допуск светового потока, допуск мощности и допуск цветовой температуры ± 5%, 5000K и CRI>80.
* Световой луч, распределение силы света и светоотдача проверены в соответствии с нормами EN ISO 17025:2005 для серии норм EN13032 и нормы LM-79.
* Актуальную информацию о продукте и общие условия гарантии можно найти на нашем веб-сайте www.DUALRAYS.com.
* Подробная информация о световых потоках и мощности для отдельных показателей указана в паспорте изделия.
* Значения могут быть изменены в связи с объединением светодиодов.
* Параметры в паспорте указаны для Ta=25°C, на основе 4000K/80Ra, эффективность на 10 % выше при использовании 70Ra.
Способы установки
Потолочный монтаж
Просверлите отверстие для шурупа в потолке. Закрепите зажим на потолке с помощью шурупа. Плотно защелкните светильник вручную.
Приостановка
Просверлите отверстие для шурупа в потолке. Плотно защелкните светильник вручную. Установите и закрепите монтажный крюк на потолке и зажим, затем отрегулируйте длину подвесных комплектов.

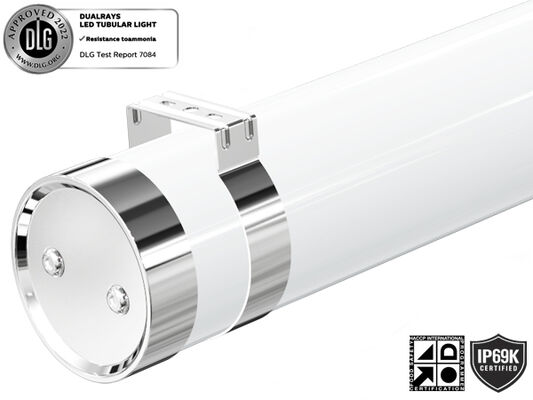

Поворотный потолочный монтаж
Просверлите отверстие для шурупа в потолке. Зафиксируйте светильник зажимами. Поверните угол по требованию.
Магнитное крепление
Выньте 2 шт. зажимов с магнитными кольцами из упаковки компонентов. Плотно защелкните рукой светильник с помощью магнитных зажимов. При необходимости закрепите светильник на поверхности металлических (Fe, Ni, Co) или предметов из их сплавов.

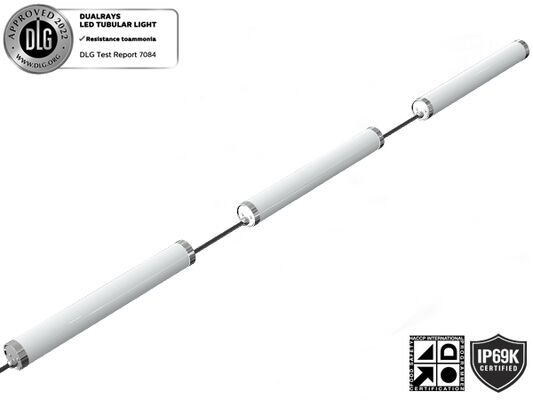

Связуемое соединение

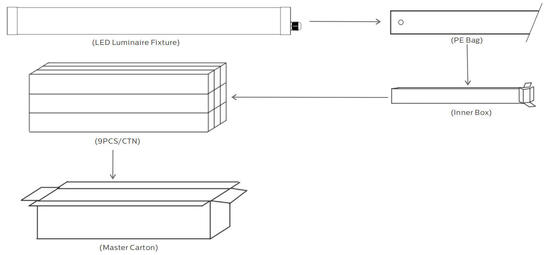

Характеристики упаковки
| Длина/мм |
Внутренняя коробка |
Внешняя коробка |
КОЛ-ВО/КТН |
Блок СЗ |
ГВ/коробка |
| 600 |
733х93х93мм |
748x294x304 мм |
9 шт. |
1,4 кг |
13,2 кг |
| 1200 |
1333x93x93 мм |
1348x294x304 мм |
9 шт. |
2,1 кг |
19,8 кг |
| 1500 |
1633x93x93 мм |
1648x294x304 мм |
9 шт. |
2,8 кг |
26,4 кг |
Инструкции по установке и безопасности
- Во избежание поражения электрическим током перед установкой убедитесь, что источник питания отключен.
- Лампу должен устанавливать и эксплуатировать квалифицированный электрик или техник в соответствии с национальными электротехническими нормами и соответствующими местными правилами.
- Внимательно распакуйте и осмотрите лампу, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть была повреждена во время транспортировки.
- Если лампа повреждена, не используйте ее!
Заявление производителя
В соответствии с Международным стандартом светодиодных светильников, DUALRAYS официально заявляет, что продукты серии DUALRAYS LED Highbay Light (UFO Highbay) разрешено применять только в нейтральной среде внутри или полунаружно. DUALRAYS обещает полную гарантию на свою продукцию. Любое применение в суровых условиях окружающей среды, включая высокие/низкие температуры, высокую влажность, высокую соленость, высокое содержание аммиака и т. д., не допускается без официального подтверждения производителя. В случае любого неправильного применения гарантия больше не распространяется.
Возможности компании
- Профессиональная команда:>15 лет опыта, собственная фабрика, >10 инженеров, мощные производственные мощности и система управления контролем качества.
- Надежный бренд:Установлено стабильное долгосрочное сотрудничество с европейскими клиентами, склад в Нидерландах для лучшего обслуживания.
- Моделирование DIALux:Наша команда инженеров предоставляет услуги моделирования на основе параметров вашего приложения.
- Стандарты качества:Все светодиодные светильники соответствуют стандартам CE, RoHS и имеют сертификаты TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80.
Информация о доставке
Для небольших заказов рекомендуется экспресс-доставка. Для оптовых заказов морская или железнодорожная доставка (пункт назначения в Европе) является наиболее экономически эффективной, но занимает больше времени. Для срочных заказов мы предлагаем авиаперевозку в аэропорт, а также доставку до вашей двери от нашего партнера по доставке.
Часто задаваемые вопросы
В1: Какова гарантия на светодиодный трубчатый светильник TB7?
РЕ: Гарантия 5 лет. Если в течение этого периода возникнут какие-либо проблемы с качеством с нашей стороны, мы покроем расходы на доставку и замену.
В2: Какие способы оплаты вы принимаете?
О: Мы принимаем несколько способов оплаты, включая Western Union, PayPal, T/T, L/C. Стандартная оплата оптовых заказов осуществляется банковским переводом: 30% предоплата, 70% остаток перед отправкой. Банковская информация указана в PI.
Вопрос 3: Что такое CRI?
RE: CRI (индекс цветопередачи) показывает, насколько точно цвета выглядят под светом. Более высокий индекс цветопередачи обеспечивает лучшую точность цветопередачи при более высоких затратах. Стандартный индекс цветопередачи >80Ra, 90Ra доступен по более высокой цене.
В4: Могу ли я купить жилье только отдельно?
RE: Мы поставляем только комплектные светильники, но доступны варианты SKD/CKD (полуразборный/полностью разобранный).
В5: есть ли дешевая стоимость доставки для импорта в нашу страну?
RE: Для небольших заказов рекомендуется экспресс-доставка. Для оптовых заказов наиболее экономически выгодна морская или железнодорожная доставка (пункт назначения в Европе). Для срочных заказов предлагается авиаперевозка в аэропорт плюс служба доставки.
В6: Можем ли мы получить поддержку, если у нас есть собственная позиция на рынке?
RE: Пожалуйста, сообщите нам ваши подробные рыночные требования. Мы обсудим и предложим полезные предложения, чтобы найти лучшее решение для вас.
В7: Какие функции затемнения доступны?
RE: DALI, PIR, доступно затемнение 1-10 В. Доступен встроенный датчик дневного света для интеллектуальных опций управления.
В8: Каковы применения вашего светодиодного трубчатого светильника TB7?
RE: Применения включают: Замена флуоресцентного NCF; Пищевые предприятия; Химические объекты; Склады для содержания животных; Места для мойки автомобилей; Открытые и закрытые локации.
