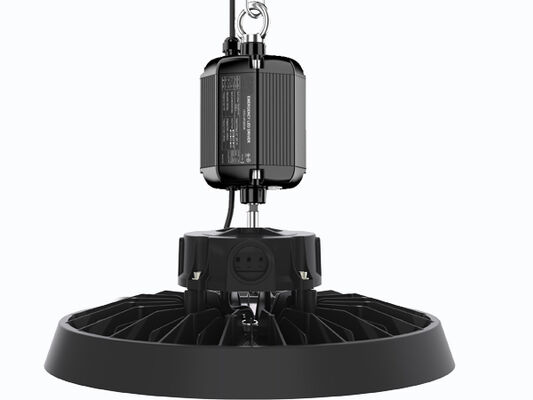

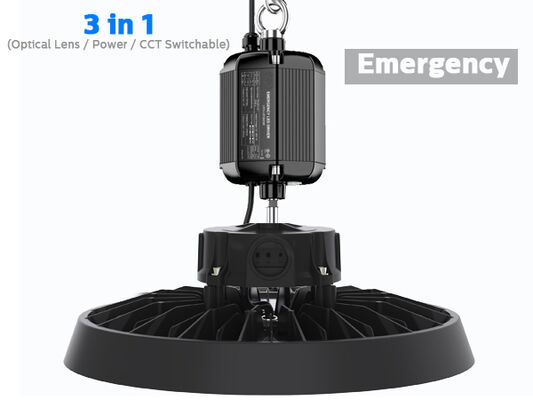

* Литье под давлением ADC12 Al, цельное литье, отличная теплопроводность;
* Светодиоды SAN'AN / LUMILEDS High Brightness SMD2835, разработанный DUALRAYS драйвер или драйвер SOSEN / опционально;
* Защита IP65 / IK08;
* Опциональный угол луча 60°/90°/120°;
* Коррозионностойкое порошковое покрытие;
* Множество вариантов установки: подвес на петле, потолочное крепление, настенное крепление;
* Различные интеллектуальные системы управления: 1-10V, датчик движения, датчик дневного света, Zigbee и аварийное освещение;
* 3 варианта цветовой температуры (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Стандартная регулировка мощности DIP-переключателем (100%-80%-60%);
* Опциональная регулировка оптической линзы DIP-переключателем (60°/90°/110°) (версия PROLine 200 Вт);
* Без УФ или ИК и полностью без ртути;
* L80/B10 @ 65 000 часов;
* Поддержка индивидуальных решений для специальных проектов;
Варианты:
> Драйвер: Meanwell//SOSEN.
> 3 варианта цветовой температуры;
> Регулировка мощности DIP-переключателем (100%-80%-60%);
> Опциональная регулировка оптической линзы DIP-переключателем (60°/90°/110°) (версия PROLine 200 Вт)
> Системы управления и диммирования: 1-10V, датчик движения, датчик дневного света, Zigbee и аварийное освещение;
> Отражатель: ПК-отражатель с крышкой / без крышки. Крепление на трубу.
> Установка: подвес на петле, потолочное крепление, настенное крепление;
> Замена традиционных источников света HID или MH;
> Заводские цеха и производственные помещения;
> Склады и логистические центры;
> Строительные магазины и гипермаркеты;
> Стадионы и другие спортивные сооружения;
> Замена традиционных ламп,

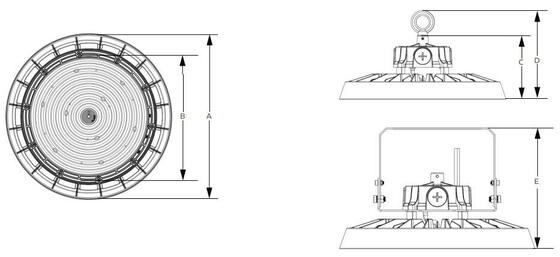

| Мощность/Вт Размер A / мм Размер B / мм Размер C / мм Размер D / мм Размер E / мм |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| Общая система |
Материал корпуса: Алюминий литой под высоким давлением ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 согласно стандарту UNE EN 1706, с порошковым покрытием |
| Материал рассеивателя: Впрыскиваемый ПК согласно стандарту UNE-EN ISO 294-2:2019, УФ-фильтр опционально (IK08) |
| Цвет корпуса: Металлический черный (RAL9017), другие цвета опционально |
| Уплотнительные прокладки: Силиконовая пена |
Теплоотвод светодиодов: Через безреберный корпус светильника ADC12 AL, без проводящих жидкостей. Пассивное конвективное рассеивание
обеспечивающее тепловой контакт со светодиодными модулями с помощью высокопроводящей бессвинцовой паяльной пасты |
| Оптическая система: Линзовая оптика, ПК/алюминиевый отражатель опционально |
| Отделка: Полиэфирное порошковое покрытие, электростатически распыленное и сублимированное в печи, устойчивое к коррозии |
| Рекомендуемая высота установки: 5 - 15 метров |
| Обслуживание: Светодиод не подлежит замене, драйвер подлежит замене |
| Драйвер: Постоянный ток с регулируемой мощностью через DIP-переключатель, встроенный в светильник, предварительно подключенный |
| Управление диммированием: ВКЛ-ВЫКЛ | Диммирование 1-10V | DALI-2 | Zigbee |
| IP (Степень защиты от проникновения): IP65 |
| IK (Ударопрочность): IK08 |
| Класс защиты: Класс I |
| Термостойкость: 750°C (менее 30 с) |
| Кабельный ввод: Пластиковый M20x1.5 – IP68 | Пластиковый M25x1.5 – IP68 (опционально) |
| Установка: Подвес на петле | Крепление на кронштейне |
| Интеллектуальные функции: Датчик PIR с порогом дневного света | Микроволновый датчик с порогом дневного света или сбором дневного света | Аварийное освещение |
| Коэффициент выходного света вверх: ULOR 0 |
| Коэффициент выходного света вниз: DLOR 100% |
| Электрическая система |
| Электрическое подключение: 0,3 м 3*1,0 мм² в стандартной комплектации, макс. 3x2,5 мм² + 2x1,5 мм² провод диммирования, свободные концы проводов, длина провода по заказу с вилкой EU/AU/US опционально |
| Основное напряжение: 100~277 В переменного тока / 50/60 Гц, 140-280 В постоянного тока |
| Коэффициент мощности (PF): ≥0,97 |
| Общее гармоническое искажение (THD): <20% |
| Защита от перенапряжения: DM: 6 кВ, CM: 6 кВ, Критерий B |
SPD (опционально): Тип 2, 10 кВ и 20 кА устройство защиты от переходных перенапряжений. Последовательное подключение с термопредохранителем
разъединитель для более эффективной защиты в конце срока службы |
| Тип выхода: Не-SELV (неизолированный) |
| Коэффициент пульсации: <1% Воспринимаемость стробоскопических эффектов (Pst) <1 |
| Мера стробоскопической видимости (SVM): <0,4 |
| Воспринимаемость стробоскопических эффектов (Pst): <1 |
| Светильники Мощность B10A B16A C10A C16A |
| 100 Вт 6 10 11 17 |
| Модуль через автоматические выключатели LSS 150 Вт 4 6 6 10 |
| 200 Вт 3 5 6 8 |
| 240 Вт 3 4 5 7 |
| 300 Вт 2 3 4 6 |
| Фотометрическая система |
| Светодиоды: SMD2835 (1 Вт) |
|
Цветовая температура (CCT): Одиночная CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 варианта CCT (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K на выбор)
|
| CRI (индекс цветопередачи): >80Ra для стандартных (>90Ra для более высокого CRI доступно) |
| Фотобиологическая безопасность: RG0 (без риска) |
| Класс энергоэффективности (EEC): A++ |
| SDCM (стандартное отклонение цветового соответствия): <5 (SDCM<3 опционально) |
|
UGR (4H, 8H): 33,9 (поперечное)
33,9 (продольное)
|
| Угол луча: 60° | 90° | 120° опционально |
| Средний срок службы светильника: 65 000 часов (L80B10) |
| Поддержание светового потока в конце срока службы >70% |
| Световая отдача: 150 лм/Вт (PROLine) | 170 лм/Вт (PRIMELine) | 190 лм/Вт (ULTRALine) опционально |
| Номинальная мощность: 100 Вт DIP (60/80 Вт/100 Вт) 150 Вт DIP (100 Вт/120 Вт/150 Вт) 200 Вт DIP (120 Вт/150 Вт/200 Вт) 240 Вт DIP (150 Вт/200 Вт/240 Вт) 300 Вт DIP (180 Вт/240 Вт/300 Вт) |
| (PRO) Макс. 15 000 лм Макс. 22 500 лм Макс. 30 000 лм Макс. 36 000 лм Макс. 45 000 лм |
|
Световой поток
@ 5000K, CRI>80 (PRIME) Макс. 17 000 лм Макс. 25 500 лм Макс. 34 000 лм Макс. 40 800 лм Макс. 51 000 лм
|
| (ULTRA) Макс. 19 000 лм Макс. 28 500 лм Макс. 38 000 лм Макс. 45 600 лм Макс. 57 000 лм |
| Условия эксплуатации |
| Рабочая температура / влажность: -30~ +60°C (-22°F ~ 140°F) / 5~85% относительной влажности, без конденсации |
| Температура / влажность хранения: -30~ +80°C (-22°F ~ 176°F) / 5~85% относительной влажности, без конденсации |
| Среднее время службы светодиодов L80B10: ≥100 000 часов |
| Номинальный срок службы (Tp <70°C): до 100 000 часов |
| Среднее время безотказной работы драйвера: 198 000 часов, MIL-HDBK-217F (25°C) |
| Виброустойчивость: 10~500 Гц, 5G 12 мин / 1 цикл, период 72 мин. Каждое по осям X, Y, Z |
| Акустический шум: <25 дБ (расстояние 30 см, нормальная работа) |
| Гарантия: 5 лет (с возможностью продления до 7 лет) |
| Сертификаты |
| Глобальный сертификат: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Директивы по безопасности: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Директивы по ЭМС: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Другие директивы: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Допуск светового потока, допуск мощности и допуск цветовой температуры ±5%, 5000K и CRI>80.
* Световой луч, распределение интенсивности света и световая эффективность были исследованы в соответствии с нормой EN ISO 17025:2005 для серии норм EN13032 и нормой LM-79.
* Актуальная информация о продукте и общие условия гарантии доступны на нашем сайте www.DUALRAYS.com
* Подробная информация о световом потоке и мощности для отдельных индексов указана в техническом описании продукта.
* Значения могут быть изменены из-за биннинга светодиодов.
* Параметры в техническом описании приведены для Ta=25°C, на основе 4000K/80Ra, на 10% выше эффективность при 70Ra
1. Сначала отключите питание светильника.
2. Аккуратно снимите крышку IP65 вручную.
3. Отрегулируйте переключатель вручную до нужной настройки - НЕ используйте металлические инструменты.
4. Установите крышку IP65 на место.
5. Включите питание светильника.
Извлеките кронштейн из установочного места. Закрепите кронштейн на светильнике высокого пролета с помощью отвертки. Готово.
стороны кронштейна и подключите 3 провода к драйверу. Подключите микроволновый датчик с другой
упаковки.
Отключите питание, подключите провод переменного тока.
Подключение диммирования (с диммируемым драйвером)
1. Совместимость с диммированием 0-10V.
2. Подключите провода согласно приведенной выше схеме.
| Мощность/Вт Внутренняя коробка Внешний картон Кол-во/CTN Вес нетто Вес брутто/картон |
| 100 270x270x150 мм 790x283x292 мм 5 шт. 2,4 кг 14,2 кг |
| 150 310x310x150 мм 790x323x332 мм 5 шт. 2,6 кг 15,6 кг |
| 200 350x350x150 мм 790x363x372 мм 5 шт. 2,8 кг 16,9 кг |
| 240 380x380x150 мм 790x393x402 мм 5 шт. 3,1 кг 18,2 кг |
| 300 380x380x150 мм 790x393x402 мм 5 шт. 3,2 кг 18,6 кг |
Пожалуйста, прочитайте все инструкции ниже перед установкой:
* Во избежание поражения электрическим током убедитесь, что источник питания отключен перед установкой.
* Светильник должен устанавливаться и эксплуатироваться квалифицированным электриком или техником в соответствии с Национальным электротехническим кодексом и соответствующими местными нормами.
* Распакуйте и внимательно осмотрите светильник, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть продукта была повреждена во время транспортировки.
* Если светильник поврежден, не используйте его!
Заявление:
В соответствии с международным стандартом светодиодных светильников, DUALRAYS официально заявляет, что серия светодиодных светильников высокого пролета DUALRAYS (UFO Highbay) разрешена к применению только во внутренней или полуоткрытой нейтральной среде. В то же время DUALRAYS обещает полную гарантию на продукцию.
Любое применение в суровых условиях, включая высокую/низкую температуру, высокую влажность, высокую соленость, высокую концентрацию аммиака и т. д., не допускается без официального подтверждения от производителя. В случае неправильного применения гарантийная политика не действует.
* Профессиональная команда: >15 лет опыта, собственный завод, >10 инженеров, мощные производственные мощности и система управления качеством, предоставляем как качественный продукт, так и сервис;
* Надежный бренд: Установлено стабильное и долгосрочное сотрудничество с европейскими клиентами, получили высокую оценку и доверие, имеется склад в Нидерландах для лучшего обслуживания;
* Предоставляем DIALux симуляцию: Отправьте нам параметры ваших приложений, такие как расстояние, высота, ширина и т. д., наша команда инженеров проведет симуляцию в соответствии с вашими требованиями и порекомендует вам лучший продукт;
* Все наши светодиодные светильники соответствуют стандартам CE, RoHS. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 для ведущих продуктов.
