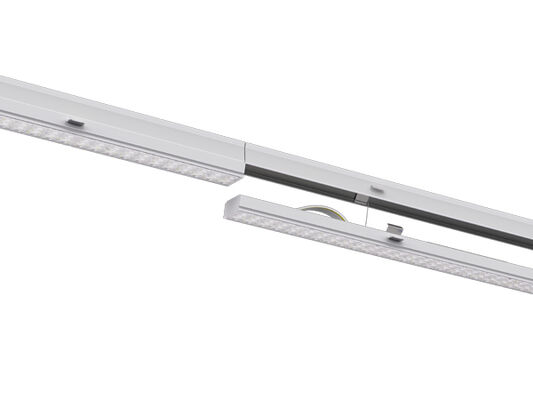

Универсальный светодиодный линейный модернизированный светильник мощностью 75 Вт с мощностью 160 LPW для замены люминесцентных ламп T5/T8. Совместим с багажниками ведущих марок AEG, Philips, Siteco, Regiolux, Trilux, Ridi, Zumtobel, Siemens, Thorn.
Линейный модернизированный модуль RM5 разработан для замены существующих люминесцентных светильников T5/T8 в железнодорожных системах.
Для обычных люминесцентных светильников оригинальные провода в магистральной направляющей можно защелкнуть, а соединительный сквозной кабель спроектирован внутри модуля с помощью WAGO.
разъемы.
Он работает практически со всеми системами магистральных рельсов, установленными за последние 25 лет, и представляет собой идеальное решение для модернизации для замены старых люминесцентных ламп T5/T8 2 x 36 Вт, 1 x 58 Вт и 2 x 58 Вт с отражателями и без них.

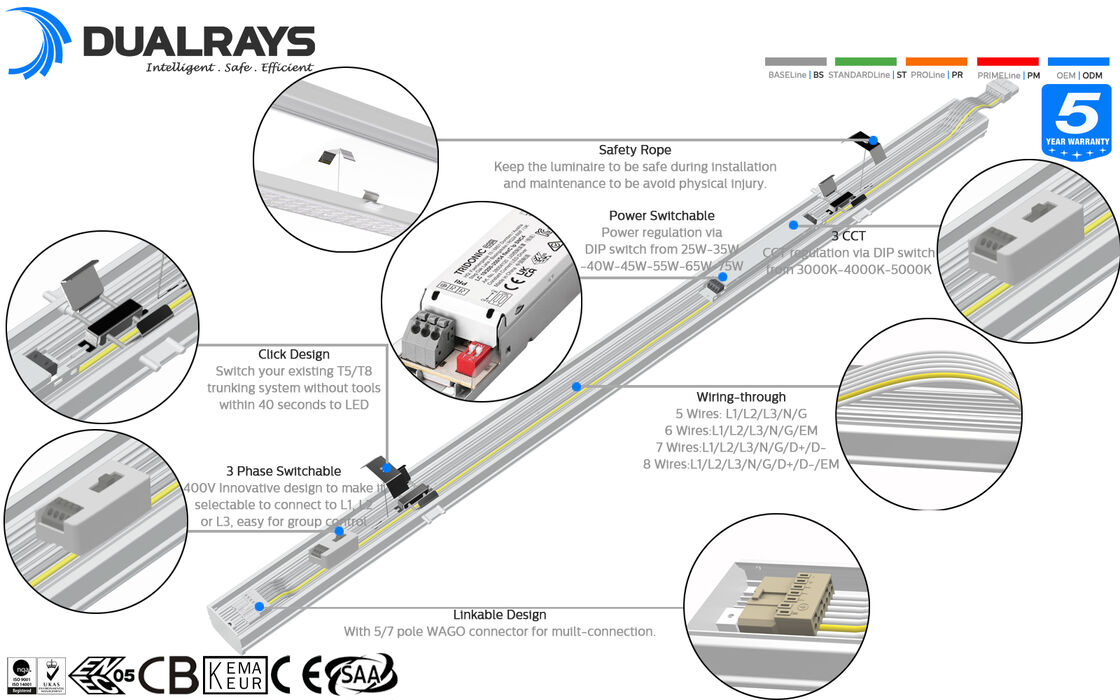

Быстрая установка, легкая замена существующей багажниковой системы без инструментов в течение 40 секунд.
Никаких физических модификаций существующей транкинговой системы не требуется, просто подключи и работай.
Основные характеристики и характеристики
- Светодиоды SMD2835 высокой яркости 0,5 Вт 75LM Драйвер TRIDONIC/PHILIPS/BOKE с DIP-переключателем;
- Совместим с 95% ведущих транкинговых систем, установленных за последние 25 лет;
- Идеальное решение для модернизации для замены существующих люминесцентных ламп T5/T8 или светодиодных ламп мощностью 2x36 Вт, 1x58 Вт и 2x58 Вт с отражателями или без них;
- 30/60/90/110/двойная 25/25L/25R, 120 (с крышкой ПК) Опция Опционально;
- Защита IP40/IK08;
- Никаких физических модификаций существующей транкинговой системы не требуется;
- Цепь безопасности предназначена для экономии трудозатрат и двойной гарантии безопасности;
- Различное интеллектуальное управление: 1–10 В, DALI, датчик движения, датчик дневного света, Zigbee и аварийная ситуация;
- Однофазный (L/N/E) или трехфазный (L1/L2/L3/N/FG) опционально;
- L80/B10 при сроке службы 58 000 часов;
- Доступна настройка для специальных проектов;
Доступные опции
- Драйвер: TRIDONIC / PHILIPS / BOKE, драйвер без SELV
- Управление и регулировка яркости: 1–10 В, DALI, датчик движения, датчик дневного света, Zigbee и аварийный режим.
- Углы луча: 30/60/90/110/двойной 25/25L/25R, 120 (с крышкой ПК) Опция Опционально
- Однофазный (L/N/E) или трехфазный (L1/L2/L3/N/FG) опционально;

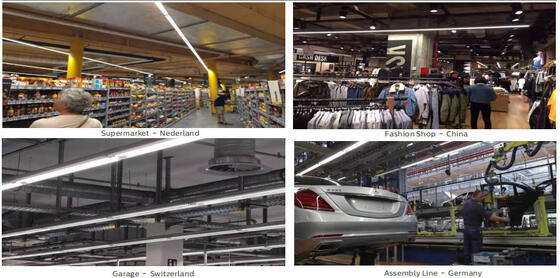

Рекомендуемые приложения
- Крупные торговые точки;
- Промышленные цеха;
- Складские помещения;
- Заводские цеха;
- Другие полупромышленные приложения;
Технические характеристики
Общая система
| Материал корпуса |
Прессованный алюминий по стандарту EN755. |

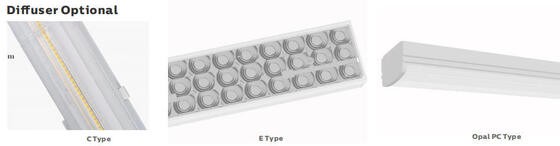

| Материал диффузора |
Экструдированный ПК/ПММА согласно стандарту UNE-EN ISO 21305-1:2020, условно УФ-фильтр (IK10) |
| Цвет корпуса |
Белый (RAL9016), другие цвета по запросу. |
| Групповой контроль |
3-фазное переключение Опционально, L1/L2/L3 можно изменить с помощью DIP-переключателя |
| Рассеяние тепла светодиодами |
Сквозной корпус светильника 6063 AL без ребер, без проводящих жидкостей. Пассивное рассеивание конвекции, обеспечивающее тепловой контакт со светодиодными модулями благодаря высокой проводимости. Паяльная паста, не содержащая свинца. |
| Тип лампы |
Сменный светодиод |
| Световая розетка |
Прямой |
| Рекомендуемая высота установки |
2–12 метров |
| Обслуживание |
Драйвер/линза открывается/закрывается с помощью винта |
| Водитель |
Постоянный ток с регулировкой мощности с помощью DIP-переключателя, встроенного в светильник, с предварительной проводкой |
| Управление затемнением |
ВКЛ-ВЫКЛ | затемнение 1-10 В | ДАЛИ-2 | сетка | Зигби | Касамби |
| IP-рейтинг |
IP40 |
| ИК Рейтинг |
ИК08 |
| Защитный класс |
Класс I |
| Светящаяся проволока |
850°C (до 30 с) |
| Кабельный ввод |
Х05РН-Ф 3*2,5мм2 | H05RN-F 5*2,5 мм2 (макс. сечение 4,0 мм2) |
| Установка |
Прямая замена |
| Умная функция |
Чрезвычайная ситуация |
Электрическая система

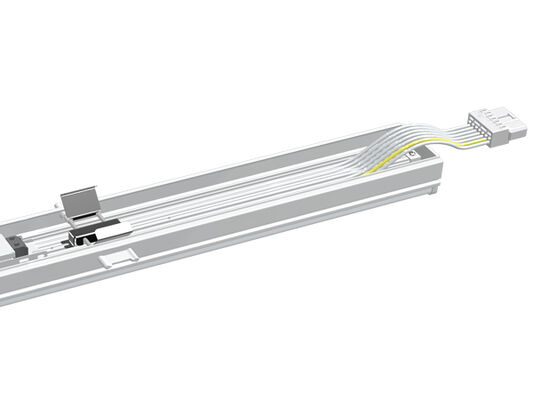

| Сквозная проводка |
3x2,5 мм2/5x2,5 мм2 + 2x1,5 мм2 провод диммирования в качестве подставки |
| Основное напряжение |
220~240В переменного тока/50/60Гц, 180-264В постоянного тока |
| Коэффициент мощности (PF) |
≥0,93 |
| Суммарные гармонические искажения (THD) |
<10% |
| Тип выхода |
Не-SELV (неизолированный) |
| Фактор мерцания |
<1% |
| Стробоскопическая мера видимости (SVM) |
<0,4 |
| Восприятие стробоскопических эффектов (Pst) |
<1 |
| Терминальное соединение |
В комплект входит проходная проводка, 5/7-полюсный разъем WAGO. |
| Мощность светильников |
Б10А |
Б16А |
С10А |
С16А |
| 75 Вт |
18 |
29 |
26 |
42 |
Фотометрическая система
| светодиоды |
СМД2835 (0,5 Вт) |
| CCT (коррелированная цветовая температура) |
Одиночный ЦКТ (3000К | 4000К | 5000К | 5700К | 6500К)
3 CCT опционально (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K на выбор)
|
| CRI (индекс цветопередачи) |
>80Ra для стандартного варианта (доступен >90Ra для более высокого индекса цветопередачи) |
| Фотобиологическая безопасность |
RG0 (освобождено от риска) |
| EEC (Класс энергоэффективности) |
А++ |
| SDCM (стандартное отклонение соответствия цветов) |
<5 (SDCM<3 опционально) |
| УГР (4Ч, 8Ч) |
24,9 (поперечное) 23,4 (продольное) |

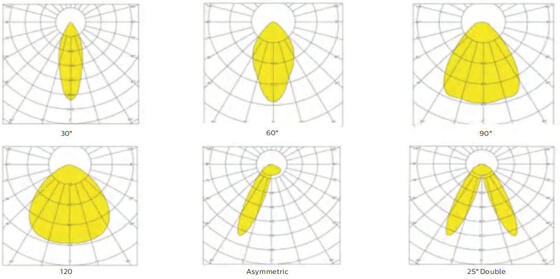

| Угол луча |
30° | 60° | 90° | 120° | Асимметричный 25° л | Асимметричный угол 25° R | 25° двойной |
| Средний срок службы светильника |
100 000 часов (L80B10) |
| Обслуживание люмена в eol |
>70% |
| Световая эффективность |
160LPW (PROLine) Опционально |
| Продукт |
Модуль модернизации линейного светодиода RM |
| Номинальная мощность |
75 Вт DIP (25~75 Вт) |
| Люмены при 5000K, CRI>80 (PRO) |
Макс. 12 000 лм |
Условия эксплуатации
| Рабочая температура/влажность |
-20~+50℃ (-4°F ~ 122°F) / относительная влажность 5~85%, без конденсации |
| Температура хранения/влажность |
-40~+60℃ (-40°F ~ 140°F) / 5~85% относительной влажности, без конденсации |
| Среднее время полезного использования светодиодов L90B10 |
≥0,96 |
| Номинальный срок службы (Tp <70℃) |
До 100 000 ч |
| Драйвер наработки на отказ |
500 000 ч, МИЛ-ХДБК-217Ф (25 ℃) |
| Устойчивость к вибрации |
10~500Гц, 5G 12мин/1цикл, период 72мин. Каждый вдоль осей X,Y,Z |
| Акустический шум |
<25 дБ (расстояние 30 см, нормальный режим работы) |
| Гарантия |
5 лет (с возможностью продления до 7 лет) |
Сертификаты
| Глобальный сертификат |
ЭНЕК | CE | РоХС | D-марка | Листинг KEMA-KEUR, SAA | C-тик | РКМ | КБ | ETL/CETL | DLC Премиум |
| Директивы безопасности |
ЕН 60598-1 | ЕН 60598-2-3 | ЕН 62493 | МЭК 62471 |
| Директивы по ЭМС |
EN 55015 | ЕН 61547 | ЕН 61000-3-2 | ЕН 61000-3-3 | ЕН 61347-2-13 | ЕН 61347-1 | ЕН 62384 |
| Другие директивы |
МЭК 62262 | ЕН 13032-4 | ЕН 62717 | ЕН 6272-1 | EN6272-2-1 | ЕН 61643-11 |
* Допуск светового потока, допуск мощности и допуск цветовой температуры ± 5%, 5000K и CRI>80.
* Световой луч, распределение силы света и светоотдача проверены в соответствии с нормами EN ISO 17025:2005 для серии норм EN13032 и нормы LM-79.
* Актуальную информацию о продукте и общие условия гарантии можно найти на нашем веб-сайте www.DUALRAYS.com.
* Подробная информация о световых потоках и мощности для отдельных показателей указана в паспорте изделия.
* Значения могут быть изменены в связи с объединением светодиодов.
* Параметры в паспорте указаны для Ta=25°C, на основе 4000K/80Ra, эффективность на 10 % выше при использовании 70Ra.

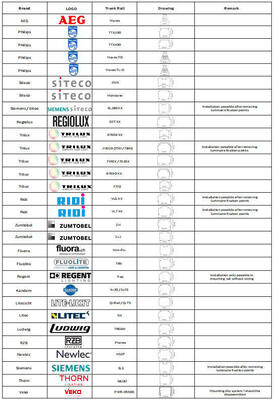

Список совместимых систем
Инструкции по установке и безопасности
- Во избежание поражения электрическим током перед установкой убедитесь, что источник питания отключен.
- Лампу должен устанавливать и эксплуатировать квалифицированный электрик или техник в соответствии с национальными электротехническими нормами и соответствующими местными правилами.
- Внимательно распакуйте и осмотрите лампу, сообщите о любых повреждениях и сохраните все упаковочные материалы, если какая-либо часть была повреждена во время транспортировки.
- Если лампа повреждена, не используйте ее!
Заявление производителя
В соответствии с Международным стандартом светодиодных светильников, DUALRAYS официально заявляет, что продукты серии DUALRAYS LED Linear Light (Linear Retrofit Module) разрешено применять только в нейтральной среде внутри или полунаружно. DUALRAYS обещает полную гарантию на свою продукцию. Любое применение в суровых условиях окружающей среды, включая высокие/низкие температуры, высокую влажность, высокую соленость, высокое содержание аммиака и т. д., не допускается без официального подтверждения производителя. В случае любого неправильного применения гарантия больше не распространяется.
Возможности компании
- Профессиональная команда:>15 лет опыта, собственная фабрика, >10 инженеров, мощные производственные мощности и система управления контролем качества.
- Надежный бренд:Установлено стабильное долгосрочное сотрудничество с европейскими клиентами, склад в Нидерландах для лучшего обслуживания.
- Моделирование DIALux:Наша команда инженеров предоставляет услуги моделирования на основе параметров вашего приложения.
- Стандарты качества:Все светодиодные светильники соответствуют стандартам CE, RoHS и имеют сертификаты TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80.

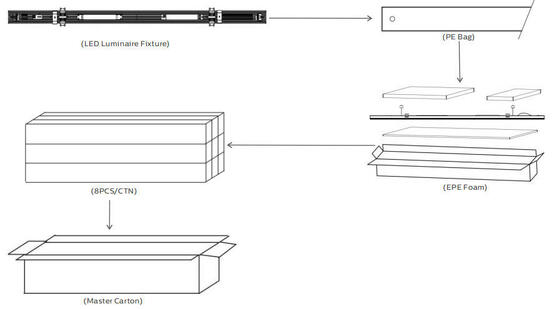

Информация о доставке
Для небольших заказов рекомендуется экспресс-доставка. Для оптовых заказов морская или железнодорожная доставка (пункт назначения в Европе) является наиболее экономически эффективной, но занимает больше времени. Для срочных заказов мы предлагаем авиаперевозку в аэропорт, а также доставку до вашей двери от нашего партнера по доставке.
Часто задаваемые вопросы
В1: Какова гарантия на светодиодный трубчатый светильник TB7?
РЕ: Гарантия 5 лет. Если в течение этого периода возникнут какие-либо проблемы с качеством с нашей стороны, мы покроем расходы на доставку и замену.
В2: Какие способы оплаты вы принимаете?
О: Мы принимаем несколько способов оплаты, включая Western Union, PayPal, T/T, L/C. Стандартная оплата оптовых заказов осуществляется банковским переводом: 30% предоплата, 70% остаток перед отправкой. Банковская информация указана в PI.
Вопрос 3: Что такое CRI?
RE: CRI (индекс цветопередачи) показывает, насколько точно цвета выглядят под светом. Более высокий индекс цветопередачи обеспечивает лучшую точность цветопередачи при более высоких затратах. Стандартный индекс цветопередачи >80Ra, 90Ra доступен по более высокой цене.
В4: Могу ли я купить жилье только отдельно?
RE: Мы поставляем только комплектные светильники, но доступны варианты SKD/CKD (полуразборный/полностью разобранный).
В5: есть ли дешевая стоимость доставки для импорта в нашу страну?
RE: Для небольших заказов рекомендуется экспресс-доставка. Для оптовых заказов наиболее экономически выгодна морская или железнодорожная доставка (пункт назначения в Европе). Для срочных заказов предлагается авиаперевозка в аэропорт плюс служба доставки.
В6: Можем ли мы получить поддержку, если у нас есть собственная позиция на рынке?
RE: Пожалуйста, сообщите нам ваши подробные рыночные требования. Мы обсудим и предложим полезные предложения, чтобы найти лучшее решение для вас.
В7: Какие функции затемнения доступны?
RE: DALI, PIR, доступно затемнение 1-10 В. Доступен встроенный датчик дневного света для интеллектуальных опций управления.
В8: Каковы применения вашего светодиодного трубчатого светильника TB7?
RE: Применения включают: Замена флуоресцентного NCF; Пищевые предприятия; Химические объекты; Склады для содержания животных; Места для мойки автомобилей; Открытые и закрытые локации.
